Nová stratégia hrubovania Bottom UP umožňuje nastaviť maximálnu vertikálnu hĺbku rezu a zároveň zadať inkrementálnu hĺbku rezu. Maximálna vertikálna hĺbka rezu je použitá pre návrh hrubovacej dráhy a na základe inkrementálnej hĺbky rezu sú vytvorené dráhy pohybom Zdola Nahor. Kombinácia tejto stratégie obrábania s našou patentovanou technológiou vysokorýchlostného obrábania ProfitMilling umožňuje výrazne skrátiť čas opracovania a zvýšiť životnosť nástrojov.

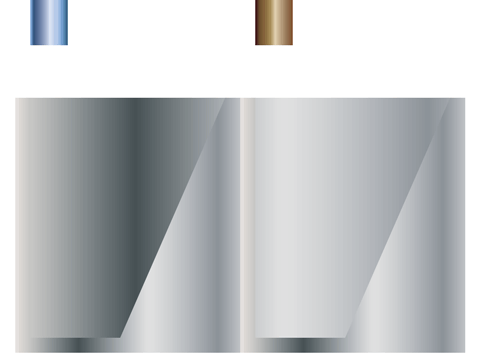

Konvenčné "Zhora Nadol" hrubovanie (vľavo) vs. nové "Zdola Nahor" hrubovanie (pravo).
Kľúčové výhody
Zvýšenie životnosti nástrojov
Skrátenie času opracovania
Cenovo efektívnejšie opracovanie hrubovaním
Ukážka "Botton Up" hrubovania.
Wrap Contouring Kužeľovej súčiastky
Opracovanie s konštantnou Y-Osou
Wrap Contouring bolo vylepšené aby bolo možné "Radial Wall" ,alebo "Constant Offset" frézovanie na premenlivom priemere súčiastky. Jedna lineárna os zostáva konštantná zaťiaľ čo prebieha nabaľovanie dráhy nástroja na kužeľový tvar obrábanej súčiastky.
Kľúčové výhody
Rýchly spôsob pre frézovanie drážky z paralelnými stenami
Dráha môže byť vytvorená na súčiastke s premenlivým priemerom
Nové nastavenie parallel wall .
Súčiastka rotuje okolo koňštantnej osi a nástroj sa pohybuje pozdĺž nabaľovanej dráhy.
Extra Pohyby Concentric Finishing
Nové pohyby pre lepšie opracovanie
Do Concentric Finishing opracovania je pridaná nová možnosť pre výpočet dráhy nástroja tak aby ostré rohy na dráhe nástroja boli nahradené zaoblenou dráhou nástroja čim dôjde k odfrézovaniu aj posledných zvyškou zbytkového materiálu na obrábanej ploche.
Pred aplikáciou. Po aplikácii.
Kľúčové výhody
Zostáva menej zvyškového materiálu
Zaoblená dráha je lepšia pre nástroj
Eliminácia malých neopracovaných plôch
Jednoduché pridanie pohybov.
Podtvar
Neviditeľný ale dostupný
Opracovanie podtvaru predtým dostupné len pre štandardné 3-Axis Z-Level Finishing je teraz dostupné aj pre 3-Axis Z-Level Finishing. Pomocou ESPRIT 2015 je možné opracovanie aj plôch súčiastky , ktoré nie sú viditeľné pri pohľade na model zhora. Po zvolení vhodného nástroja je opracovaný aj podtvar a k prerušeniu opracovania dôjde jedine ak nie je možné vytvoriť dotykový bod medzi plochou a nástrojom.
