IPM Start Tools NC pre Obrábanie časť 1.
Čo to IPM Start Tools vlastne je ? Základnou úlohou IPM Start Tools NC je ponúknuť vám štandardizované prostredie a nastavenie pre NC obrábanie v Creo Elements/Pro (predtým Pro/ENGINEER)i WF2.
IPM Start Tools má už väčšina z Vás nainštalovaný na Vašom počitači. Jeho súčasťou je niekoľko adresárov s nastaveniami, ktorých hlavnou úlohou je zaviesť a udržiavať firemný štandard pri tvorbe nových dát a zároveň uľahčiť rutinné činnosti pri práci so softvérom Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 2. IPM Start Tools, doteraz určený hlavne pre konštruktérov, je doplnený o nový adresár mfg, kde sú nastavenia určené pre programátorov NC strojov. IPM Start Tools NC bude aj nadalej priebežne rozširovaný a dopĺňaný o nové adresáre a nastavenia.

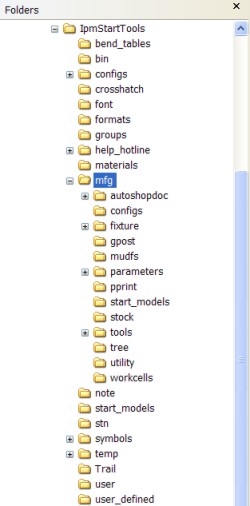

Členenie IPM Start Tools pre obrábanie.
- autoshopdoc - aplikácia pre rýchlu tvorbu technologického postupu obrábania v prostredí prehliadača prepojeného s Creo Elements/Pro (predtým Pro/ENGINEER)-om
- configs - adresár so základnými súbormi potrebnými pre správnu funkcionalitu IPM Start Tools pre obrábanie ( popis makier )
- fixture - zveráky, stôl obrábacieho stroja , svorka
- gpost - postprocesor pre 3-osú frézu s riadiacim systémom / RS / HNC 426 a pre 3-osú frézu HURCO s riadiacim systémom ULTIMAX 3
- mudfs - zatial prázdny, pripravené pre UDF technologické prvky
- parameters - parametre pre High Speed Manufacturing / HSM /, štandardné parametre pre klasické frézovanie a vŕtanie
- pprint - pprint tabuľka, ktorá zabezpečí zobrazenie zvolených údajov v Nc programe. Použiteľné pre 3-osú frézu s RS HNC 426
- start_models - základné šablóny pre obrábanie s navoleným strojom, nastavenými pohľadmi, pprint tabuľkou, postprocesorom, ...
- stock - základné polotovary pre obrábanie
- tools - knižnica 2D a 3D nástrojov od viacerých výrobcov s predvolenými parametrami pre obrábanie 5 základných druhov materiálu
- tree - základné nastavenie stromu pre obrábanie
- utility - drobné free utilitky
- workcels - 3-osá fréza s nastavením postprocesoru pre HNC 426 a 3-osá fréza s nastavením postprocesoru pre ULTIMAX 3
Inštalácia a použivanie Autoshopdoc.
Skontrolujte si nastavenia v config.pro
- protkdat D:\applic\IpmStartTools\autoshopdoc\protk.dat
- web_enable_javascript on
- web_link_file_read yes
- web_link_file_write yes
- web_link_proe_read yes
- web_link_security_autoprompt yes
Skontrolujte si nastavenia Internet Explorera v Tools, Internet Options, Security, Custom Level
- Download signed ActiveX controls Prompt
- Run ActiveX controls and plug-ins Enable
- Script ActiveX controls marked safe for scripting Enable
Načítajte súbor index.html s adresára D:\applic\IpmStartTools\mfg\autoshopdoc do prehliadača v Creo Elements/Pro (predtým Pro/ENGINEER)-i
Kliknite myškou do okna prehliadača a potvrdte okno ActiveX

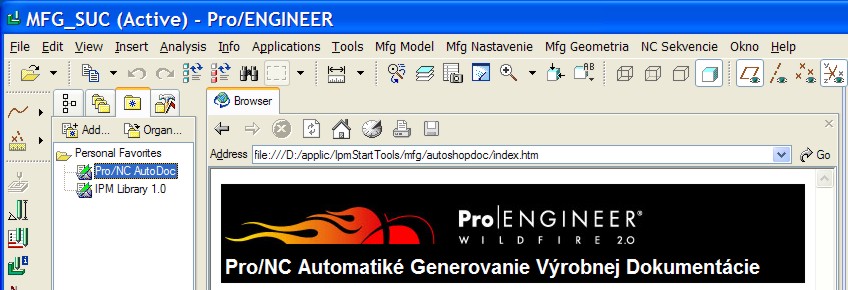

Potom uložte cestu ku stránke v obľúbených položkách. (Obr.1)
 (Obr.1)
Vyplnte políčka
- Vytvoril - zadajte meno
- Poznámka - zadajte poznámky
- Adresár Postupu - vytvorí nový adresár, do ktorého uloží všetky vytvorené dáta
Kliknite na
- Generuj Obrázky - do zvoleného adresára postupu sa vytvoria obrázky jednotlivých NC sekvencií
- Generuj Postup - vytvorí sa tabuľka postupu podľa nastavení v Procesnom Manažéri v Creo Elements/Pro (predtým Pro/ENGINEER)-i

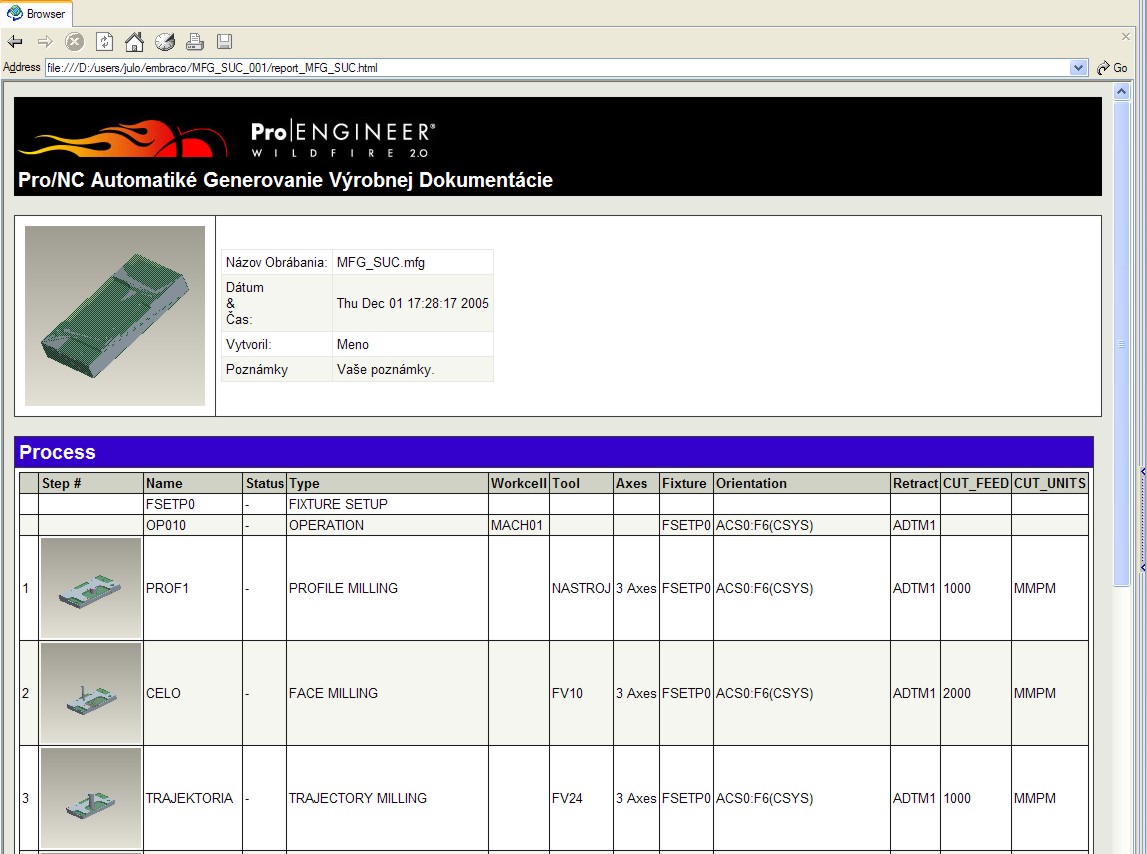

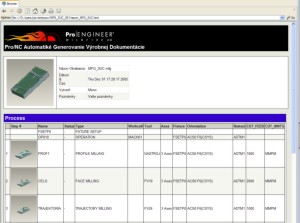

- Zobraz Postup - zobrazí postup obrábania (Obr.2)
 (Obr.2)
V prípade, že máte záujem používať Start Tools NC pre Pro/E WF2,
kontaktujte nás, zašleme vám CD (cca 50MB), vachmansky@ipmsolutions.sk
|
