Hromadná zmena rozmerov v škicári



Každý z nás používa pri svojej každodennej práci škicár. Používame ho na tvorbu základných prvkov v Creu, pre vysunutie škice do priestoru, alebo jej orotovanie okolo osi atd. Škice delíme podľa tvaru a počtu entít na tvarovo jednoduché (malý počet entít) a tvarovo zložité (veľký počet entít). Budeme sa zaoberať tvarovo zložitejšími škicami a ich zmenami. Pretože hlavne tie tvarovo zložité škice nás vedia niekedy pekne potrápiť. Napríklad keď mením niektoré rozmery takejto škice. A o tom ako sa vyhnúť zbytočnému trápeniu si popíšeme v tomto článku.

Popíšeme si to na modely jednoduchej príruby.

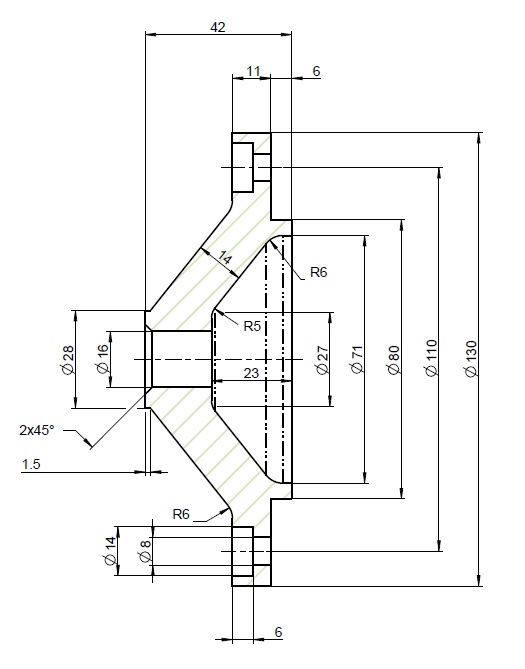

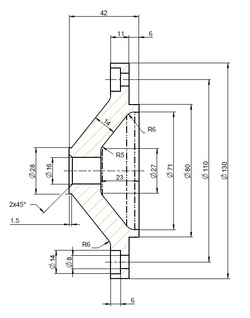

Viď. Obr. 01

Škicu budeme rotovať okolo osi. Použijeme prvok Revolve (Rotovať) a budeme vytvárať škicu. Pri jej tvorbe sa budeme riadiť následujúcim postupom pre tvorbu škice:

1. Vytvorenie tvaru škice

2. Vytvorenie väzieb v škici

3. Vytvorenie potrebných kót

4. Zmena kót v škici

Tento postup nie je predpisom, ale oplatí sa ho dodržiavať. Keď kreslíte zakladný tvar v škici, určite ste sa stretli s tým, že pri vytvárani prvej čiari v škicári vám Creo vytvorí slabé kóty, ktorých hodnoty môžu byť úplne iné ako potrebujete vytvárať. Napr. Potrebujem kótu hodnoty 11 a Creo vytvára kótu hodnoty 157. Upozorňujem na tento detail pretože sa k nemu ešte vrátime. Zatiaľ to budeme ignorovať a vytvoríme si kompletný tvar škice.

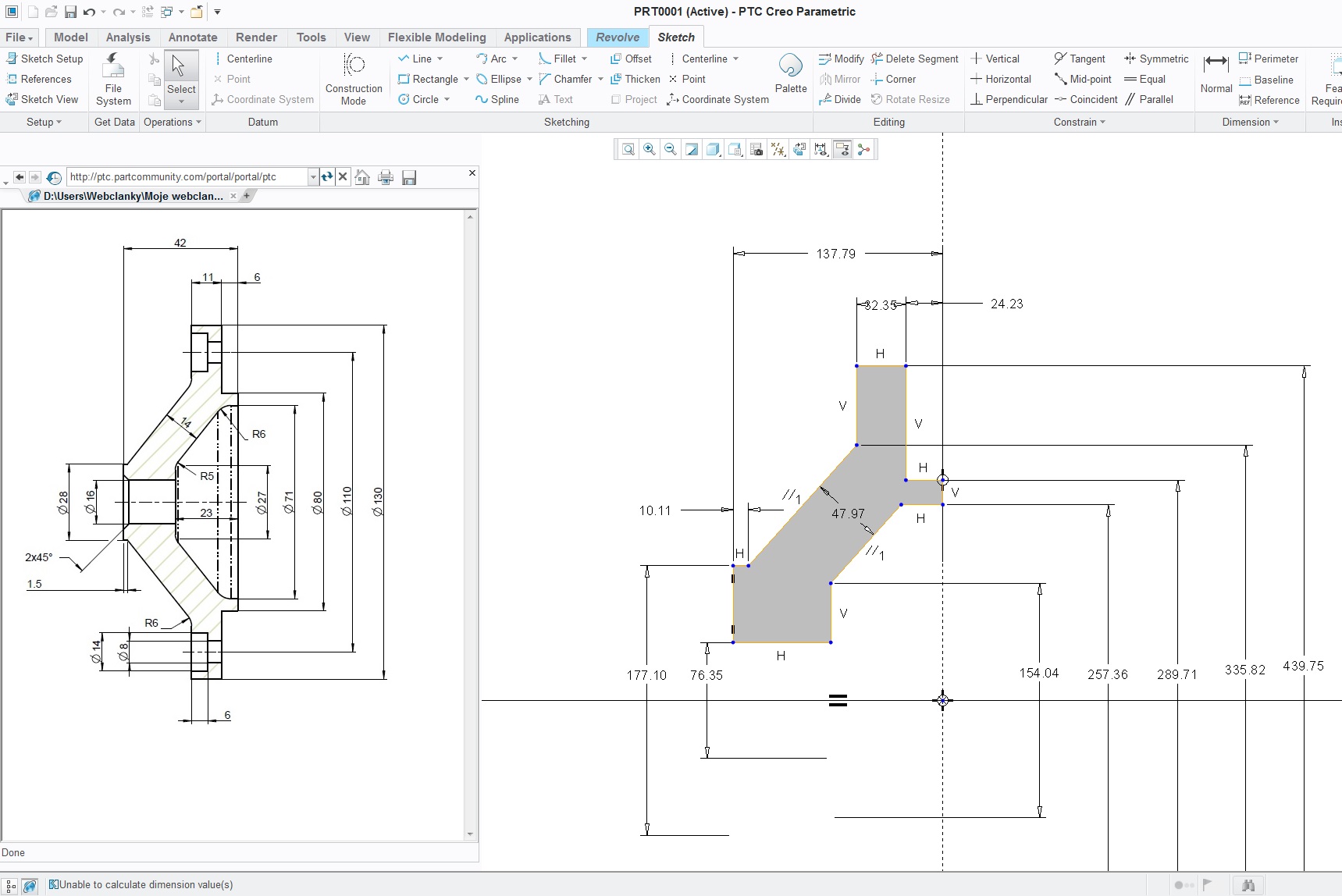

Viď. Obr. 02

Zadáme potrebné väzby a kóty podľa priloženého výkresu príruby. A pristúpime k zmene rozmerov jednotlivých kót. Ak budeme meniť kóty po jednej tak si úplne zničíme potrebný tvar príruby. A začne sa naše trápenie.

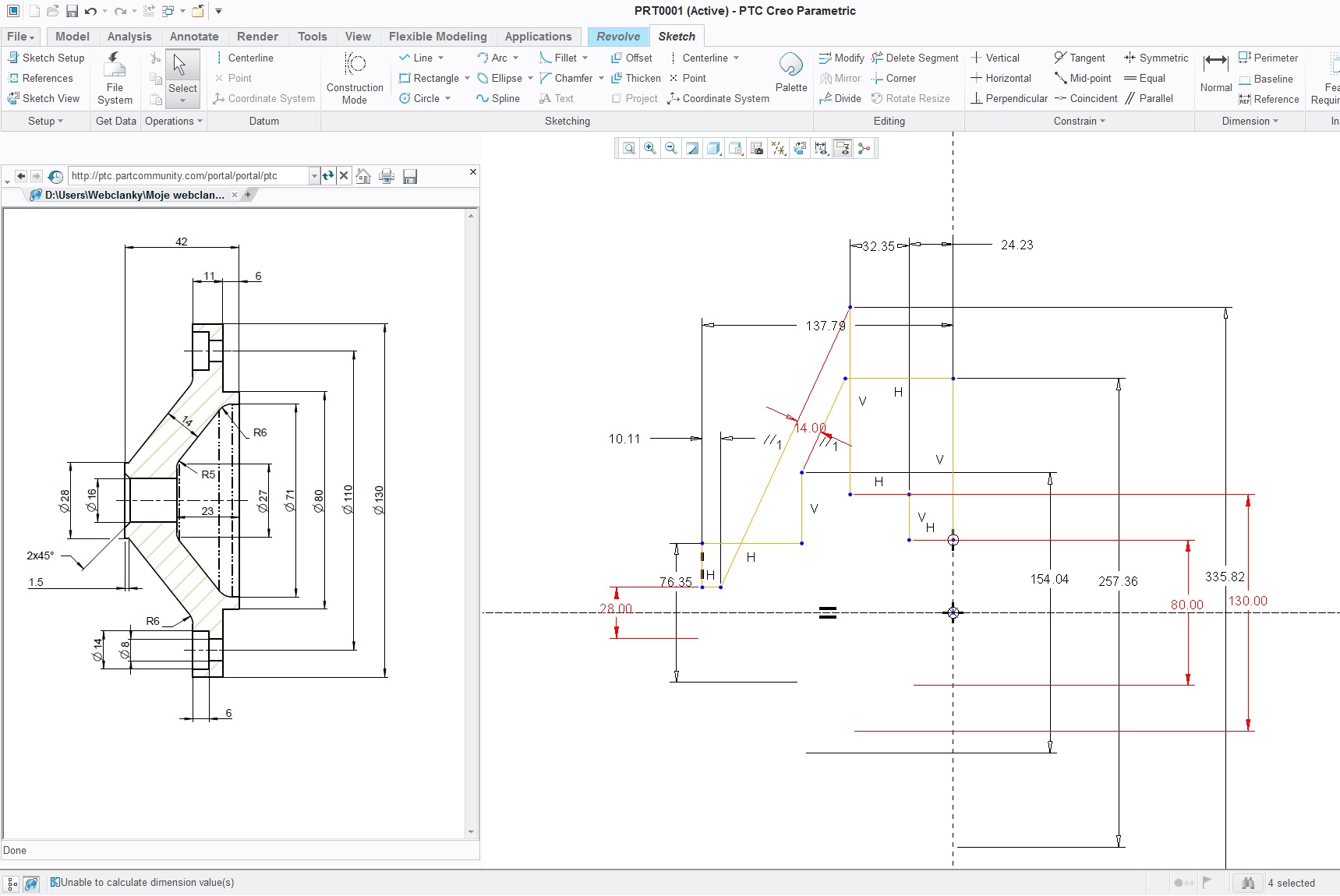

Viď. Obr. 03

Ale vieme sa tomu vyhnúť. Použijeme na to príkaz modify (upraviť). Vyberieme všetky kóty a klikneme na ikonku modify (upraviť) v Ribbon menu v záložke Editing (Úprava), alebo použijeme pravé tlačítko na myši a vyberieme príkaz modify (upraviť). Zobrazí sa nám dialógové okno, ktorého funkčnosť si teraz popíšeme na obrázku 04 a 05.

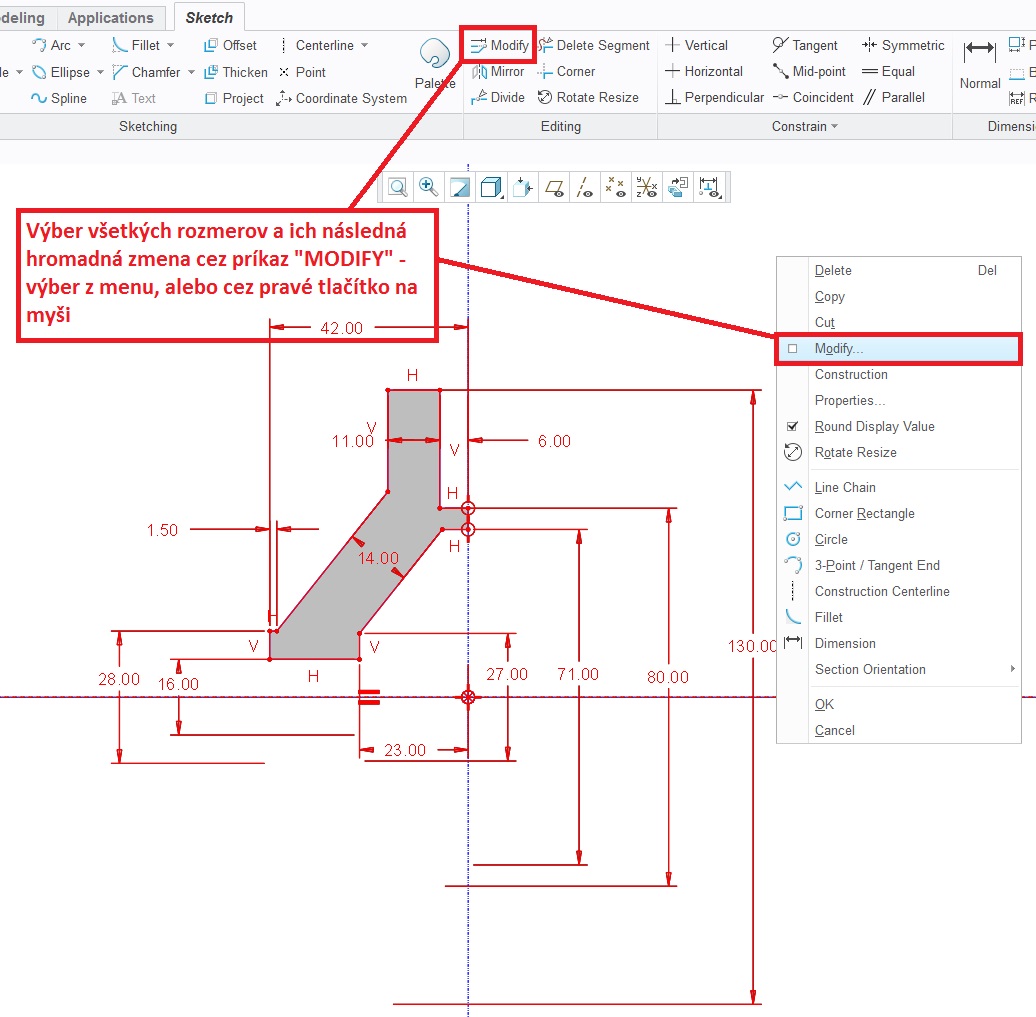

Viď. Obr. 04

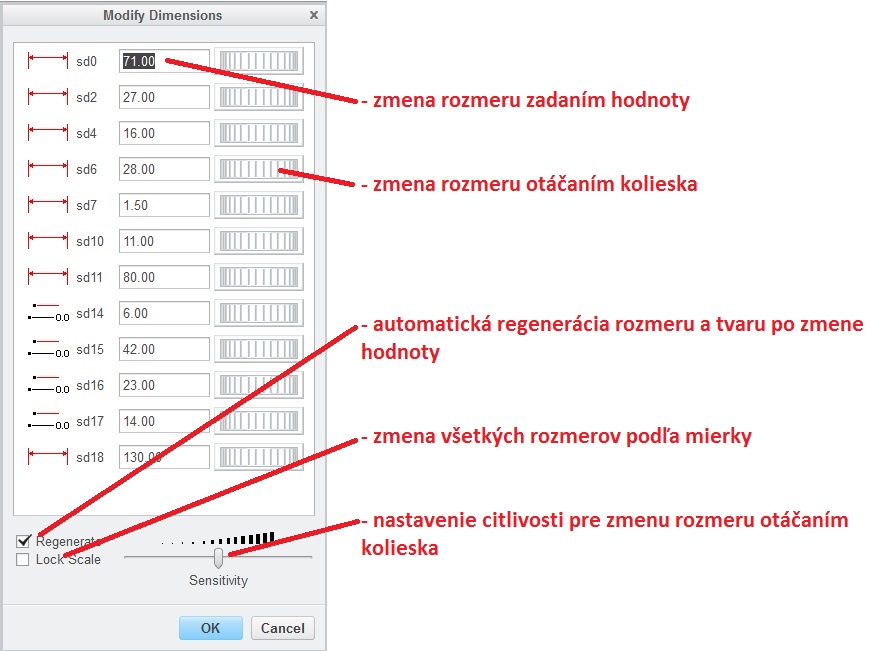

Viď. Obr. 05

Zaklikneme položku Lock scale (Uzamknúť mierku) a zmeníme rozmer prvej kóty. Creo automaticky zmení rozmer všetkých zvyšných vybraných kót podľa mierky, ktorá bola definovaná pomerom pôvodnej hodnoty kóty k novej hodnote kóty. Creo nám automaticky upraví tvar našej škice, čo zabezpečuje zaškrtnutá položka Regenerate (Regenerovať). Tým sa vyhneme problémom, že zmenou jednej kóty si zničíme celý tvar našej zložitejšej škice. Následne odškrtneme položku Lock scale (Uzamknúť mierku) a možeme v tomto dialógovom okne meniť rozmery zvyšných kót. Buď budeme zadávať nové hodnoty príslušných kót, alebo ich môžeme meniť otáčaním kolieska, ktorého citlivosť si vieme nastaviť v dolnej časti dialógového okna. Potom ukončíme zmenu rozmerov zatvorením dialógového okna.

Okno redefine (Upraviť kóty) možme zatvoriť aj po zmene prvej kóty a potom budeme postupne vyberať jednotlivé kóty v grafickom okne a meniť ich hodnoty. Už to nebude mať veľký dosah na zmenu tvaru škice.

Iný postup ako robiť zmeny rozmerov bez toho, aby som si zničil tvar škice je takýto:

1. Vytvorenie prvej čiary škice

2. Zmena rozmerov prvej čiari v škici (úprava 2 – 3 kót)

3. Vytvorenie tvaru škice

4. Vytvorenie väzieb v škici

5. Vytvorenie potrebných kót

6. Zmena kót v škici

Jednotlivé postupy si môžete pozrieť aj na krátkych video ukážkach.

Video postup č. 1

Video postup č. 2
