Nastavenie tlače v PTC Creo Parametric 3.0

Každý užívateľ si vie nastaviť rôzne konfigurácie pre tlač. Napríklad potrebujem nastavenie pre konkrétnu tlačiareň, kde je potrebné zadať formát výkresu A4, mierku tlače, odsadenie fomrátu výkresu pre tlačiareň atd.. Všetky tieto nastavenia vrátane iných nastavení si vieme nastaviť a uložiť do súboru *.pcf. Pre rôzne tlačiarne, alebo rôzne výkresové formáty vieme používať rôzne nastavenia, ktoré si raz vytvoríme a následne používame. Ako sa to celé definuje a aké máme možnosti nastavenia týchto súborov pre tlač si popíšeme v tomto článku.

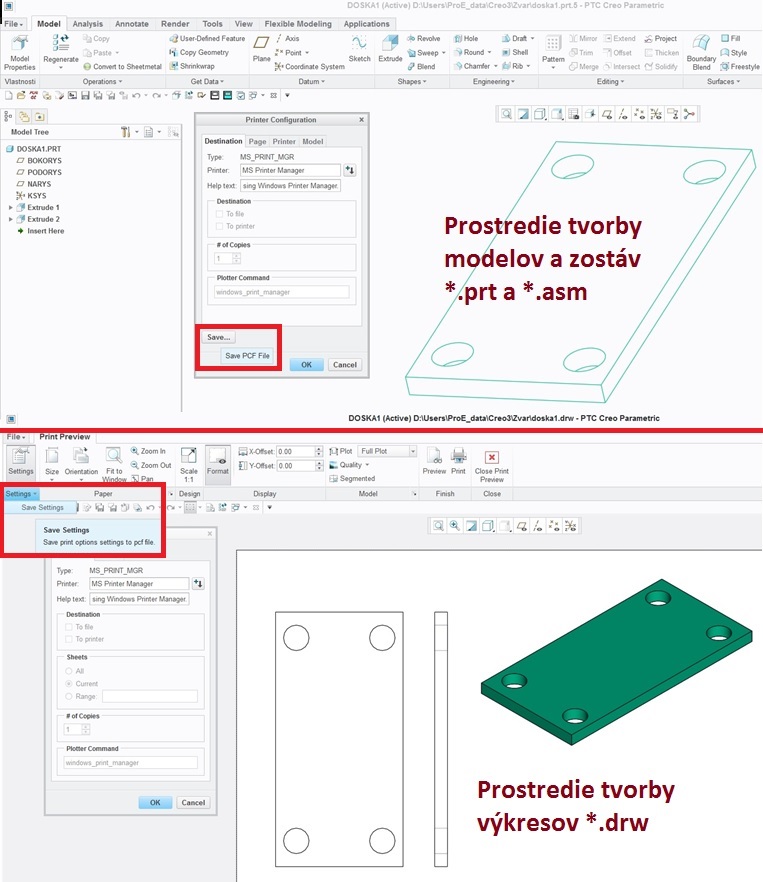

Konfiguračný súbor *.pcf si viete vytvoriť, alebo uložiť:

- v menu File/ Print/ v skupine Settings/ Save Settings v PTC Creo Parametric 3.0 vo výkresovom móde,

- v menu File/ Print/ v dialógovom okne Printer Configuration/ Save v móde tvorby modelu, alebo zostavy

- vytvorením kópie existujúceho *.pcf súboru v adresári a následne jeho editáciou v textovom editore.

Viď. Obr. 1.

Obr. 1

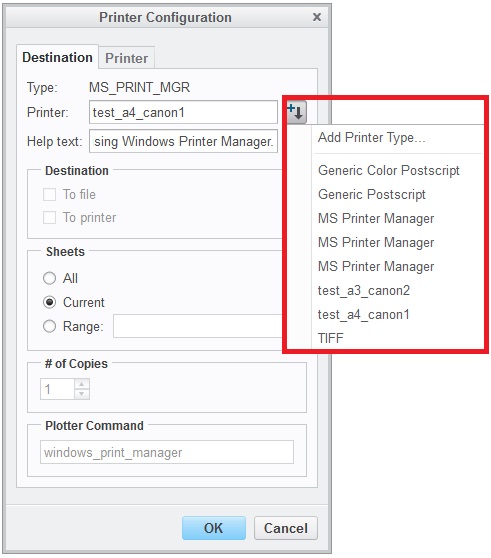

V tomto článku sa budeme venovať vytvoreniu konfiguračného súboru pre tlač vo výkresovom móde. Konfiguračný súbor (názov súboru.pcf) vieme použiť pre tlač jedného výkresu, alebo aj pre hromadnú tlač. Vieme si v ňom nastaviť jednotlivé možnosti nastavenia tlače, alebo všetky možné nastavenia tlače. PTC Creo Parametric zobrazuje názov uloženého *.pcf súboru bez prípony súboru “pcf” v zozname prístupnom v dialógovom okne Printer Configuration viď. Obr. 2.

Obr. 2

Zobrazený názov je textová hodnota parametra “button_name”, ktorý je v súbore *.pcf. (je možné zmeniť tento názov cez textový editor).
Pri vytváraní konfiguračného súboru pre tlač, majte na pamäti následujúce požiadavky:
• Konfiguračné súbory si môžete umiestniť na jednom centrálnom mieste v PC, ale musíte si nastaviť cestu k danému adresáru konfiguračnou voľbou pro_plot_config_dir v súbore config.pro. (pro_plot_config_dir D:\Applic\StartTools\configs\Creo3\pcf_files)
• Musíte zadať obsah a názov konfiguračného súboru malými znakmi.
• Voľba “plotter” je povinná.
• Všetky číselné argumenty sú pre konfiguráciu tlače povinné.

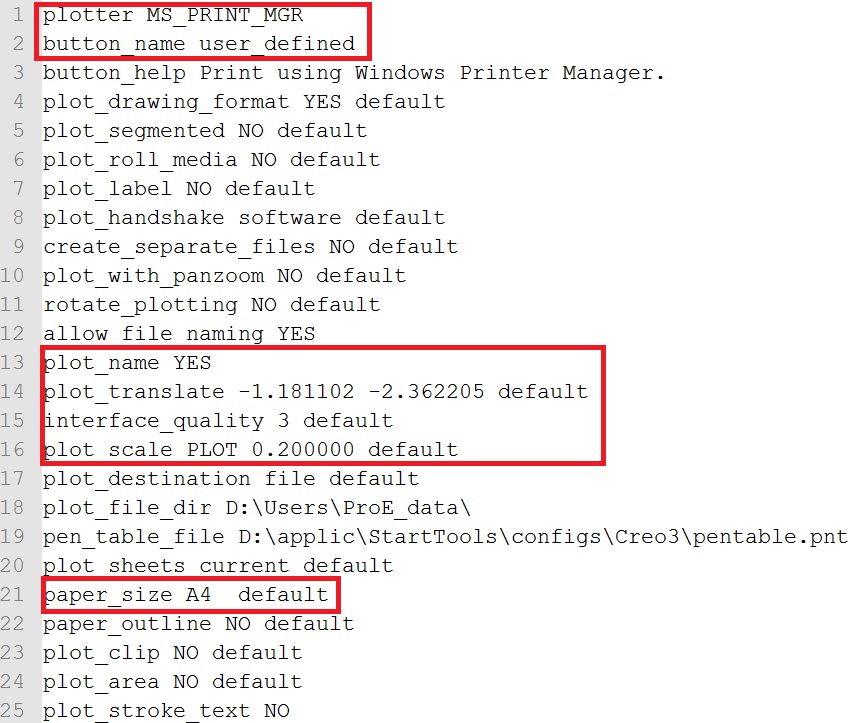

Viď. Príklad konfiguračného súboru pre tlač na Obr. 3.

Obr. 3 Príklad konfiguračného súboru, ktorý definuje tlač na tlačiareň windowsu, formát tlače A4, mierku 1:5,

Ako sa vytvára konfiguračný súbor pre tlač a jeho nastavenia si môžete pozrieť vo videu Vid. 01.
