Modul Flexible Modeling Extension

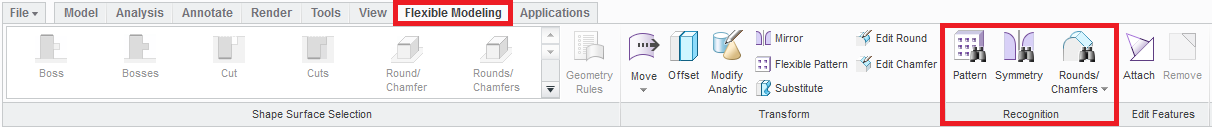

Vo Flexibilnom modelovaní (FMX) existujú na rozpoznávanie geometrie týkajúcej sa zrazení, zaoblení, roznásobenia a symetrie bez ohľadu na to či je geometria natívna alebo importovaná z iného CAD softvéru.

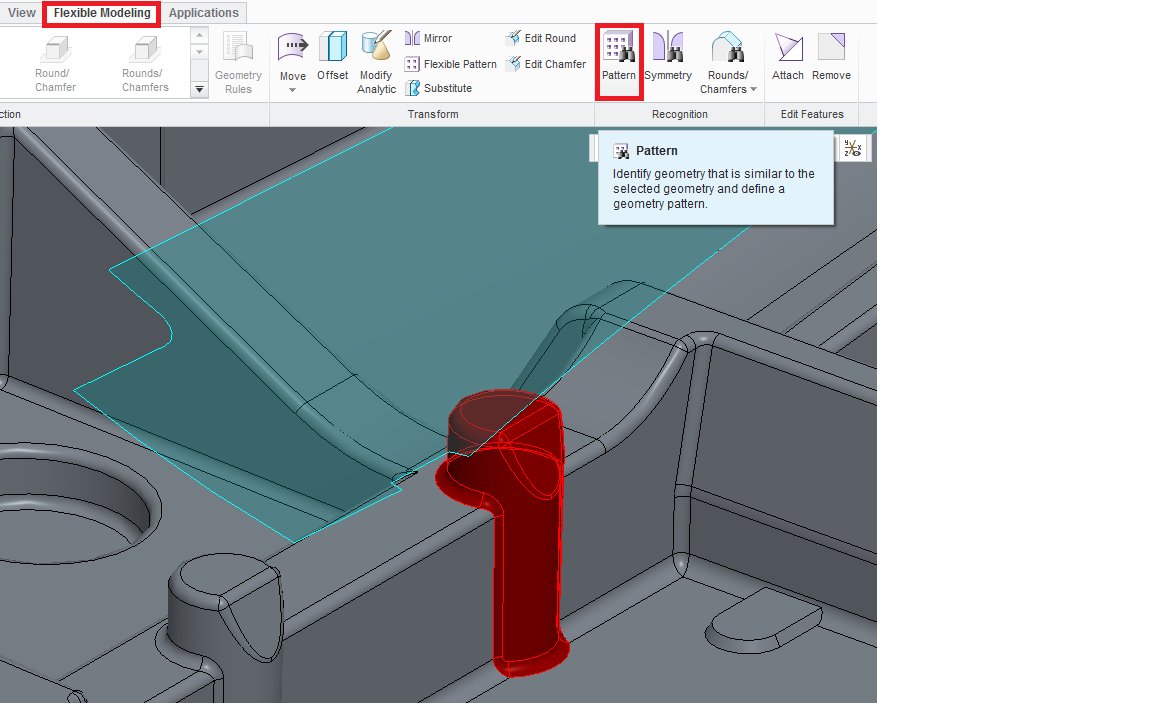

1. Rozpoznanie roznásobenia - Pattern Recognition

- identifikuje geometriu, ktorá je podobná vybranej geometrií a následne ju definuje ako geometrické roznásobenie

- výhodou tohto roznásobenia pri ďalšej úprave v PTC Creo Parametric 3.0 oproti predošlým verziám Creo Parametric a ProE/Wildfire je to, že je možné upravovať ktoréhokoľvek člena roznásobenia, nie iba vodcu daného roznásobenia

- parametre pre rozpoznanie geometrie: A. Identical (rovnaký) - rovnaká geometria

                                                                         B. Similar (podobný) - podobná geometria

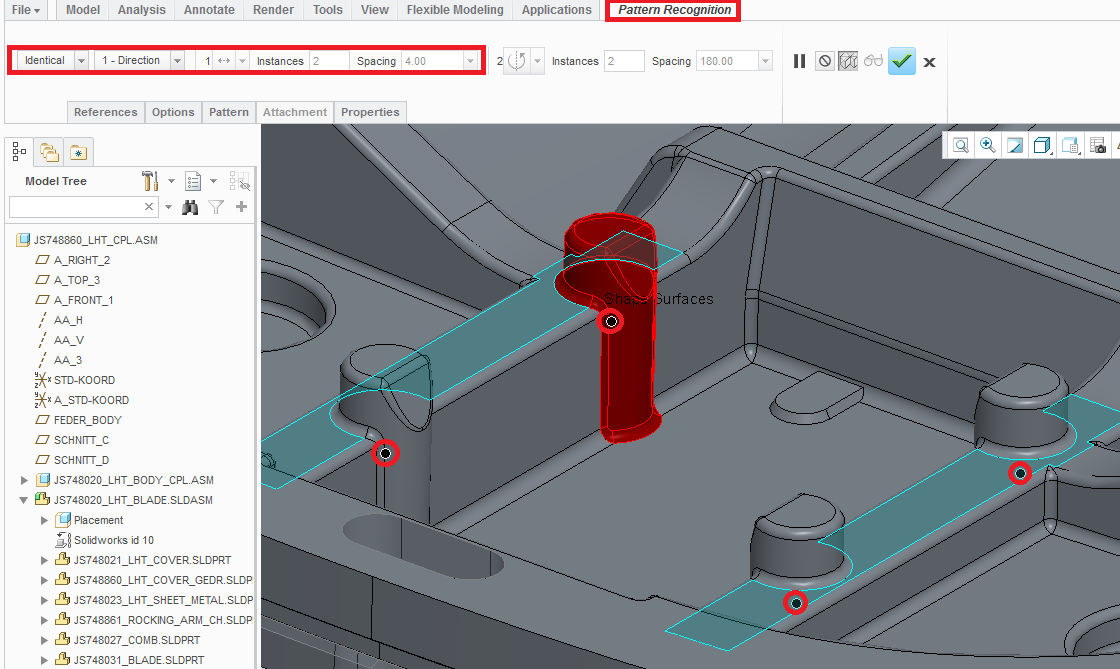

- typy roznásobenia: A. Direction (v smere)

                                     B. Axis (v osi)

                                     C. Spatial (v priestore)

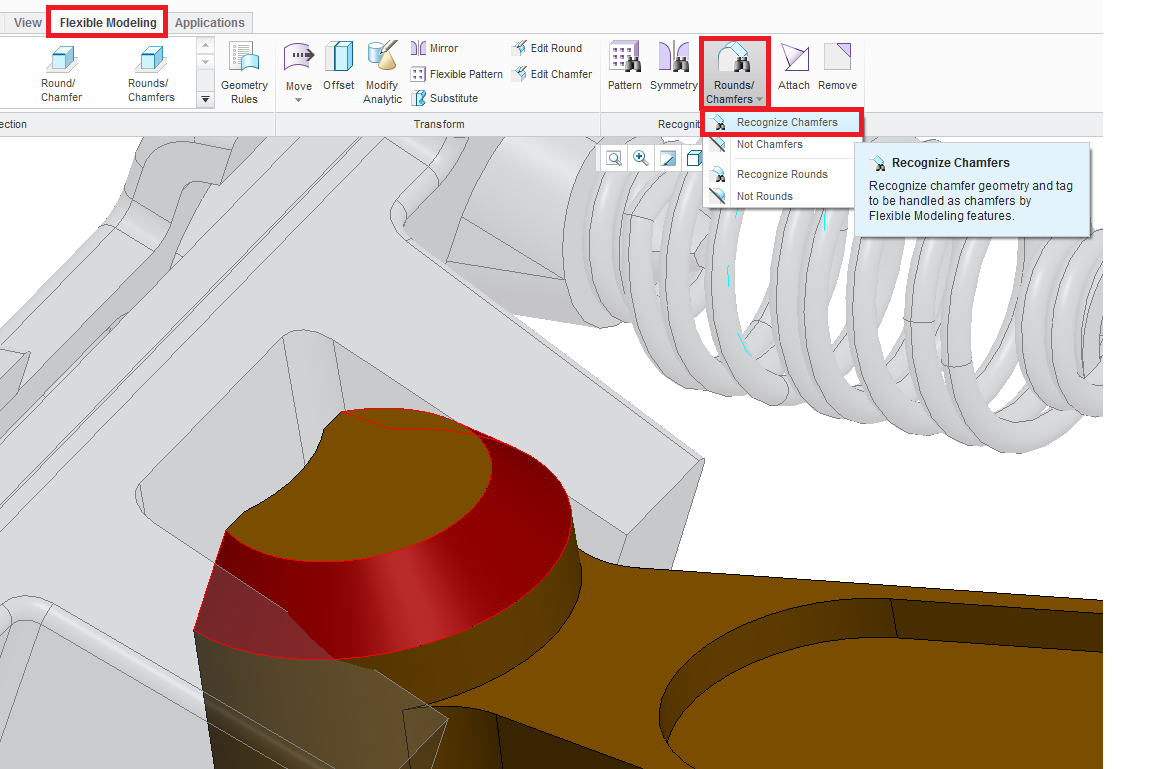

2. Rozpoznanie zrazenia a zaoblenia - Chamfer/Round Recognition

- niektorá geometria v Creo Parametric nemusí byť vytvorená cez príkazy zrazenia (Chamfer) alebo zaoblenia (Round), preto sa pri úprave vo Flexible Modeling Extension správa tak ako bola pôvodne daná geometria vytvorená (napr.: oblúk v skicári reprezentuje zaoblenie...)

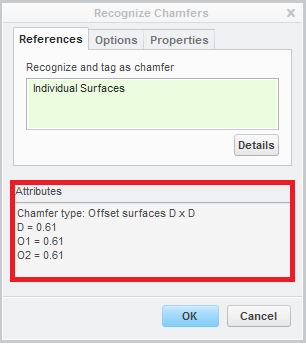

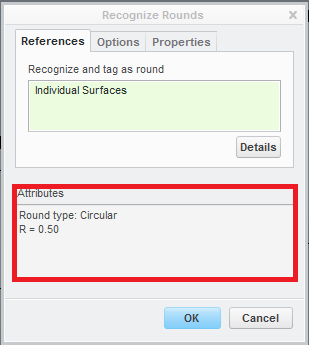

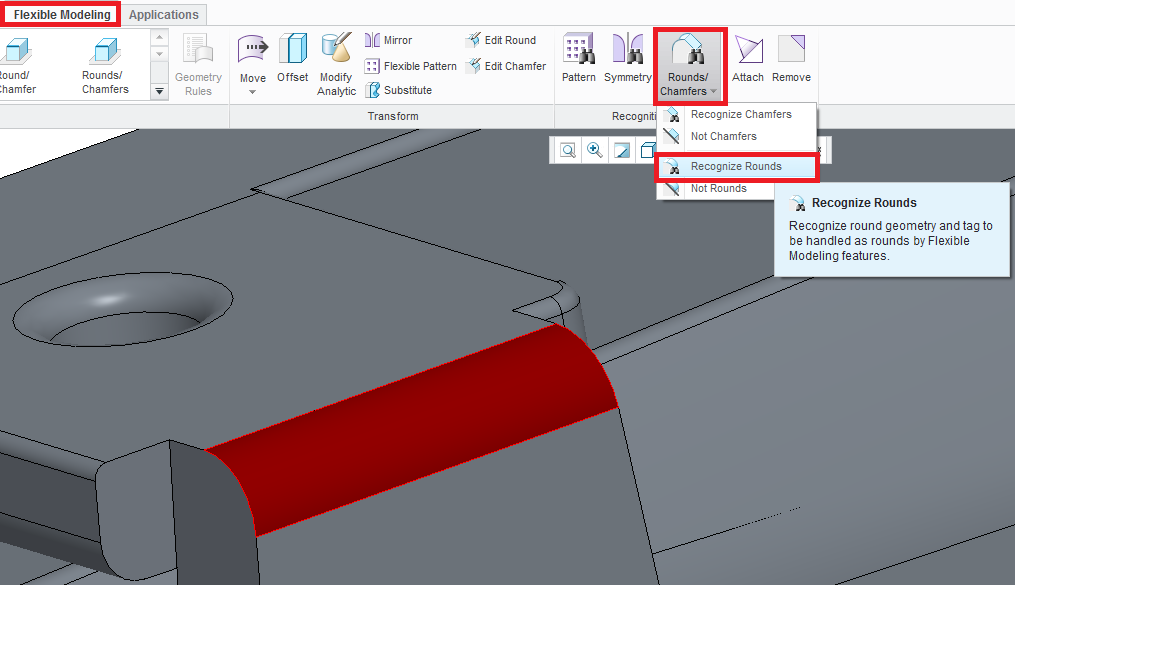

- preto existujú príkazy na rozpoznanie danej geometrie, kde systém automatický rozpozná veľkosť zrazenie alebo zaoblenia, ktoré si užívateľ môže vo Flexible Modeling Extension upravovať podľa vlastných potrieb

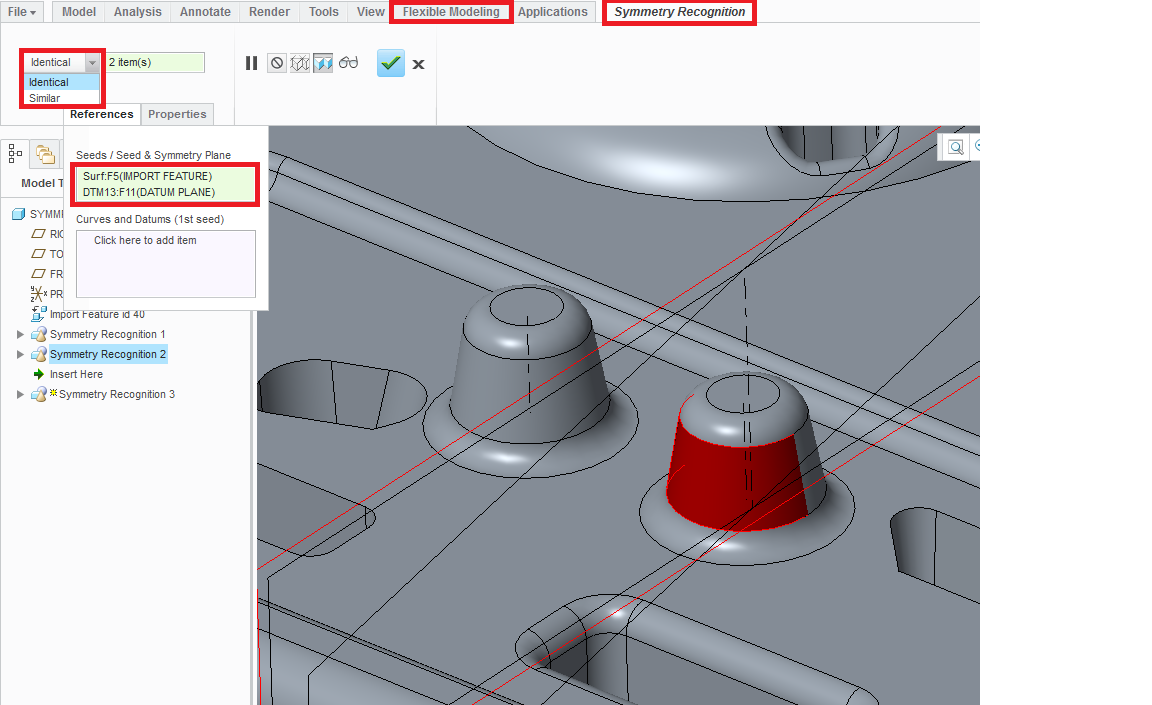

3. Rozpoznanie symetrie - Symmetry Recognition

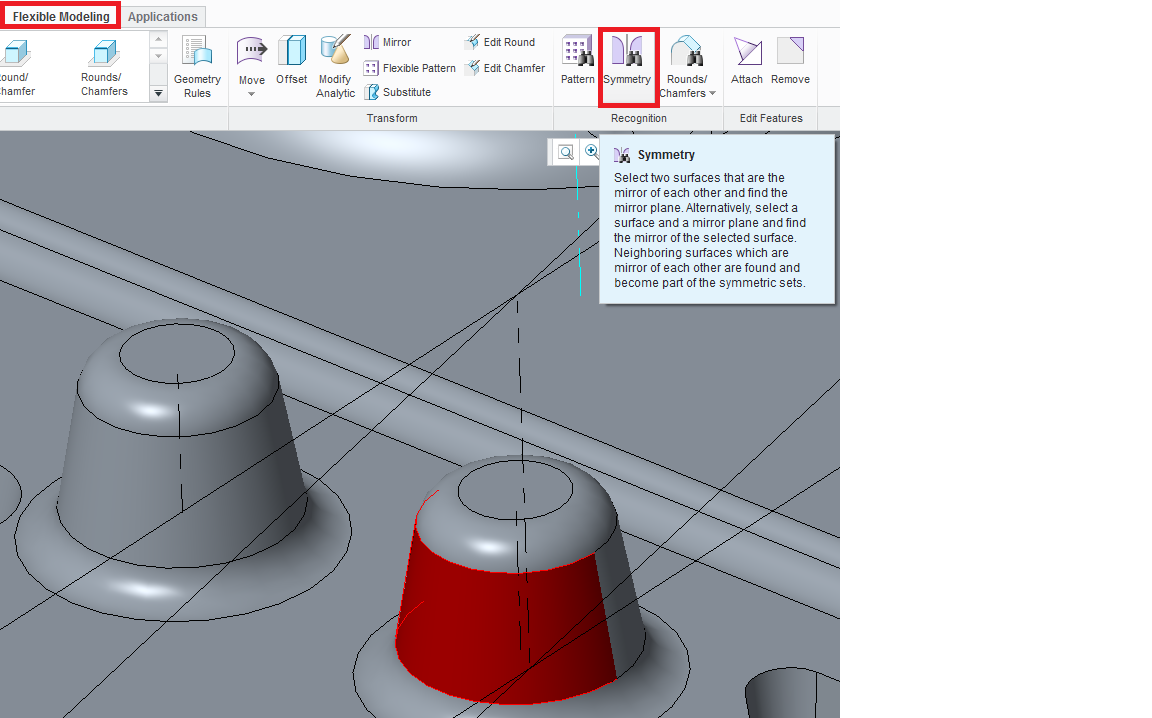

- systém identifikuje (vyhľadá) zrkadlovo symetrickú geometriu a definuje novú geometriu založenú na kombinácií výberu plôch, rovín alebo dvoch plôch

- parametre pre rozpoznanie geometrie: A. Identical (rovnaký) - rovnaká geometria

                                                                         B. Similar (podobný) - podobná geometria

Ak chcete vidieť tento postup názornejšie, pozrite si inštruktážne video na PTC Learning Exchange ("New Flexible Pattern Tool in PTC Creo Flexible Modeling"), kde uvidíte detailnejšiu ukážku priamo v akcii.

K prehratiu tohto videa a mnohých ďalších ukážok a postupov práce s PTC Creo Parametric a inými PTC produktmi je potrebné mať vytvorené užívateľské konto na stránkach PTC.com. Ak užívateľské konto ešte vytvorené nemáte, môžete si ho vytvoriť priamo po kliknutí na horeuvedenú linku s inštruktážnym videom a postupovať podľa pokynov.
