Odporúčaná technika využitia akceleračnej súčiastky zjednodušených reprezentácií pre rýchlejšie vytvorenie a načítanie zostavných zjednodušených reprezentácií.

Akceleračný súbor je geometrické zobrazenie, ktoré je možné zakomponovať do zostavnej zjednodušenej reprezentácie pre rýchlejšie načítanie danej zostavy. Namiesto toho, aby sme pre obdržanie zjednodušenej reprezentácie súčiastok regenerovali hlavnú (master) reprezentáciu zostavy, zjednodušená reprezentácia akceleračného súboru je načítaná v jej vnútri automaticky.

názov akceleračného súboru je "part_name.xrp"
jeden akceleračný súbor pre jednu súčiastku
pri použití voľby Uložiť ako (Save As) alebo Záloha (Backup) pre master súčiastku, príslušné akceleračné súbory nebudú skopírované
pri premenovaní (Rename) alebo odstránení (Delete) master súčiastky, sú príslušné akceleračné súbory automaticky premenované alebo odstránené

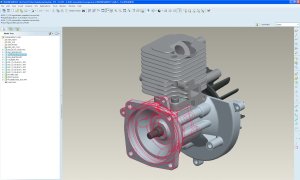

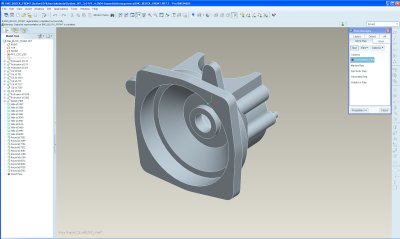

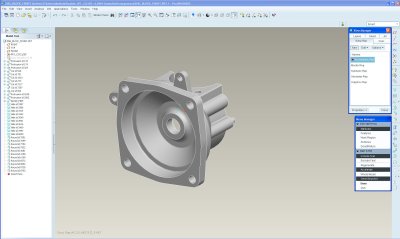

1. Naša zostava (obr. 1) obsahuje komponent ENGINE_BLOCK_FRONT, na ktorej je potrebné vylúčiť diery pomocou zjednodušenej reprezentácie, keďže ich zobrazenie nie je potrebné pre najvyššiu úroveň zostavy. Prvý krok je vytvoriť geometrické zobrazenie (GeomSnpShot) pre danú súčiastku. Postupujeme vytvorením zjednodušenej reprezentácie Accelerated_Part (obr. 2) na úrovni tejto súčiastky pomocou manažéra zobrazenia (View manager). Zvolíme Attributes – Accelerate – GeomSnpshot – Done. Prejdeme do možnosti Feature a vyberieme prvky, ktoré chceme vylúčiť. V našom prípade vylúčime diery Hole id xxxx postupným výberom v strome modelu. Po dokončení je automaticky vytvorený akceleračný súbor, ktorý sa nachádza v pracovnom adresári.


Obr. 1	Obr. 2	Obr. 3

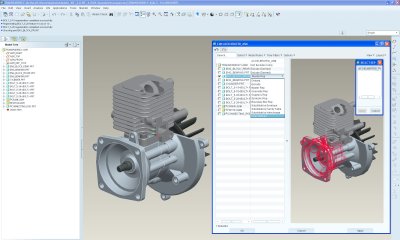

2. Vrátime sa spať na úroveň zostavy, kde vytvoríme zjednodušenú zostavnú reprezentáciu Accelerated_Asm, pričom pre komponent ENGINE_BLOCK_FRONT vyberieme užívateľom definovanú (User defined) reprezentáciu Accalerated_Part (obr. 4).


Obr. 4	Obr. 5

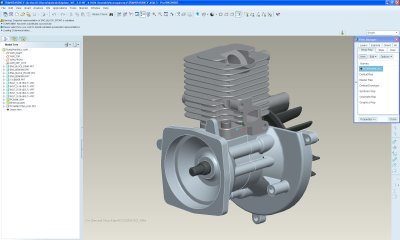

3. Vytvorili sme zjednodušenú zostavnú reprezentáciu (obr. 5) pomocou akceleračnej súčiastky, ktorá nám urýchlila dobu načítania komplexnejšej zostavy.
