Rozvinutie súčiastky cez Flatten Quilt

Pri namodelovaní niektorých súčiastok, nastáva problém z ich následným rozvinutím. Existuje viacero metód ako rozvinúť takúto súčiastku.
Avšak, keď zlyhajú všetky konvenčné metódy, jedným z riešení je rozvin pomocou Flatten Quilt. Táto metóda je posledná možnosť, ako
rozvinúť namodelovanú súčiasktu. Treba si však povedať, že táto metóda nie je úplne korektná, voči klasickému rozvinu v sheetmetali.

Rozvin je približný a neberie do úvahy hrúbku materiálu, keďže pracuje s plochou (quiltou). V nasledujúcom texte si ukážeme riešenie
vytvorenia rozvinu cez možnosť Flatten Quilt a porovnanie rozvinu výpočtom zo strojníckych tabuliek v sheetmetáli a cez Flatten Quilt.

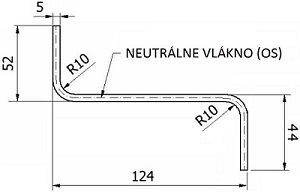

Zadanie a Výpočet:

Výpočet podľa strojníckych tabuliek:

LC = L1 + L2 + L3– (2 x Z1)                         kde:  Lc = celková rozvinutá dĺžka

LC = 52 + 124 + 44 – (2 x 11.7)                            L1 = 52 mm

LC = 220 – 23.4 LC = 196.6 mm                          L2 = 124 mm

                                                                     Z1 = skrátenie podľa tabuľky



Rozvinutá dĺžka súčiastky (pred ohnutím) bude 196,6 mm.



Pre porovnanie výsledkov je v sheetmetáli namodelovaná rozvinuteľná súčiastka, aby ju bolo možné porovnať medzi Flaten Quitl
a sheetmetálovým rozvinom. Takisto, aby sa
používateľ Creo parametric mohol rozhodnúť na základe týchto výsledkov, či použije
rozvin cez  Flatten Quilt, alebo je takáto možnosť pre neho nevyhovujúca!

Ako je možné vidieť na obrázkoch nižšie, rozvinutý tvar v  sheetmetáli sa zhoduje s teoretickým riešením so strojníckych tabuliek,
takže rozvin v sheetmetáli zodpovedá realite. Bude to ale tiež rozvin
cez prvok Fllaten Quilt zodpovedať realite ?

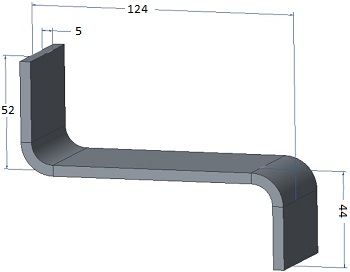

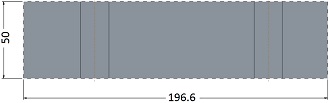

  Obrázok.2: Namodelovaná a zakótovaná súčiastka v sheetmetáli                                Obrázok.3: Rozvinutá a zakótovaná súčiastka v sheetmetáli

Cez rozvin Fllaten Quilt to nebude najpresnejšie riešenie a však v niektorých jednoduchších prípadoch bude zapovedať realite.
Takisto, pre
niektoré úlohy nebude úplná presnosť požadovaná, alebo na základe empirických výsledkov bude dĺžka rozvinu
upravená v Creo parametric.


Samotný prvok Flatten Quilt vytvárame prevodom súčiastky zo sheetmetálu na objemovú súčiastku. Postup ako vytvoriť
Flatten quilt z
nerozvinuteľnej súčiastky zo sheetmetálu je vysvetlené na nasledujúcom videu.

Pre prehrávanie video súborov je potrebné mať aktívny JavaScript a nainštalovaný Adobe Flash

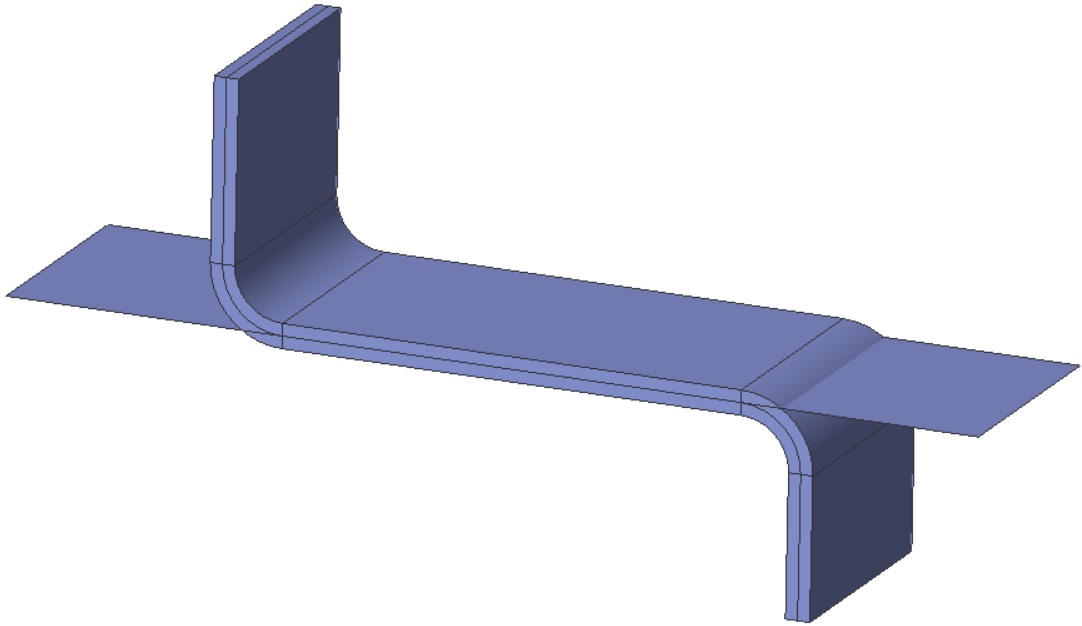

                    Obrázok.4: Rozvin cez Flatten Quilt


Po rozvinutí súčiastky pomocou Flatten Quilt si na nasledujúcom obrázku, môžeme pozrieť porovnanie rozvinutých tvarov
Flatten Quilt (Ružová farba) a sheetmetalová (Čierna farba) súčiastka.


Na rozvinutých tvaroch môžeme sledovať vplyv rozvinu cez Flatten Quilt. Nepresnosť ktorá vznikla
na rozvine cez Flatten quilt je
približne 2.64 mm viac oproti skutočnej hodnote. T
akisto si môžeme všimnúť, že pri tomto rozvinutí nedostaneme čiaru ohybu.
Avšak pre mnoho používateľov to môže byť šikovný nástroj, ako sa dopracovať k rozvinutému tvaru, keď už to inak nejde.

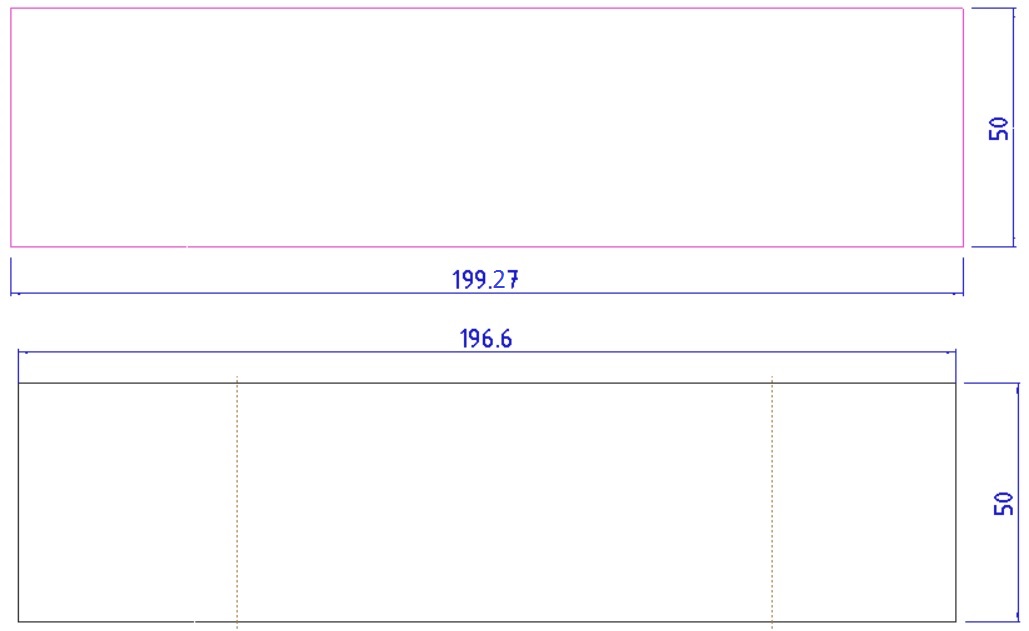

                                                       Obrázok.5: Porovnanie rozvinov zo sheetmetálu a Flatten Quilt

Záver:


Nepresnosť ktorá vznikne pri rozvine cez Flatten quilt je závislá na polohe quilty, ktorú budeme rozvíjať a na zložitosti súčiastky.
Pri jednoduchých súčiastkach, ako je napríklad profil U bude totožný s rozvinom v sheetmetáli, pokiaľ zvolíme odsadenie quilty od
roviny o faktor K pripadne faktor Y a tým ju vlastne odsadíme tak, ako je pomyselné neutrálne vlákno.
