Tvorba zvaru v programe PTC Creo Parametric 3.0

Vytváranie zvarov v program PTC Creo Parametric 3.0 je veľmi rýchle, intuitívne a jednoduché. V nasledujúcom článku Vás prevedieme tvorbou zvaru, taktiež vytvorením jednoduchej elektródy a parametrov zvárania.

Zvary sú vytvárané na najvyššej úrovni zostavy ako zostavné prvky. Prvok zvaru (weld) nezmení geometriu zvarovaných súčiastok. zvar je modelovaný ako quilta. Zvary sú parametrické a asociatívne. Pokiaľ sa zmení referenčná geometria (umiestnenie, dĺžka, objem atď.), zmení sa taktiež aj zvar.

Pomocou modulu welding môžeme vytvárať:

I zvary
U zvary
V zvary
Kútové zvary
Dierové zvary
Lemové zvary
Bodové zvary
Kombinované zvary

Pre vytváranie zvarov musíme mať otvorenú zostavu, musíme prejsť do záložky applications a spustiť modul welding.

Po spustení modulu welding môžeme prejsť priamo k tvorbe zvarov, alebo si môžeme vytvoriť elektródy, resp. prídavný materiál potrebný pri zváraní, môžeme si zadefinovať parametre zvárania alebo proces zvárania. Všetky tieto prvky si vieme uložiť na disk a neskôr načítať, takže si zjednodušme prácu pri definovaní. zvaru.

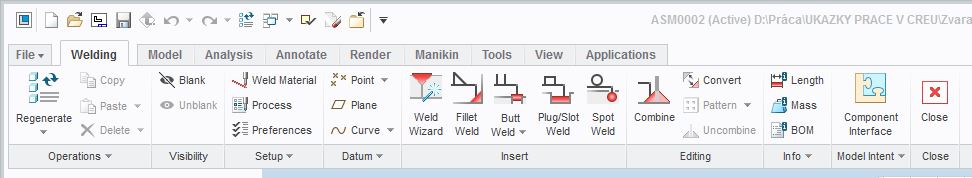

Pri tvorbe zvarov si môžeme vybrať či chceme zvar vytvárať pomocou príkazu weld wizzard alebo si vyberieme príslušný zvar priamo v ribbone.

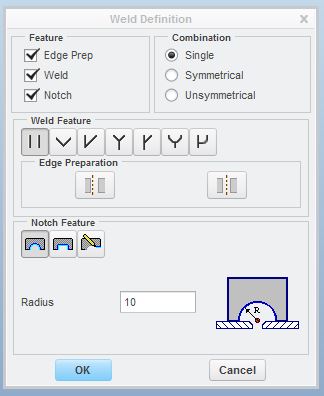

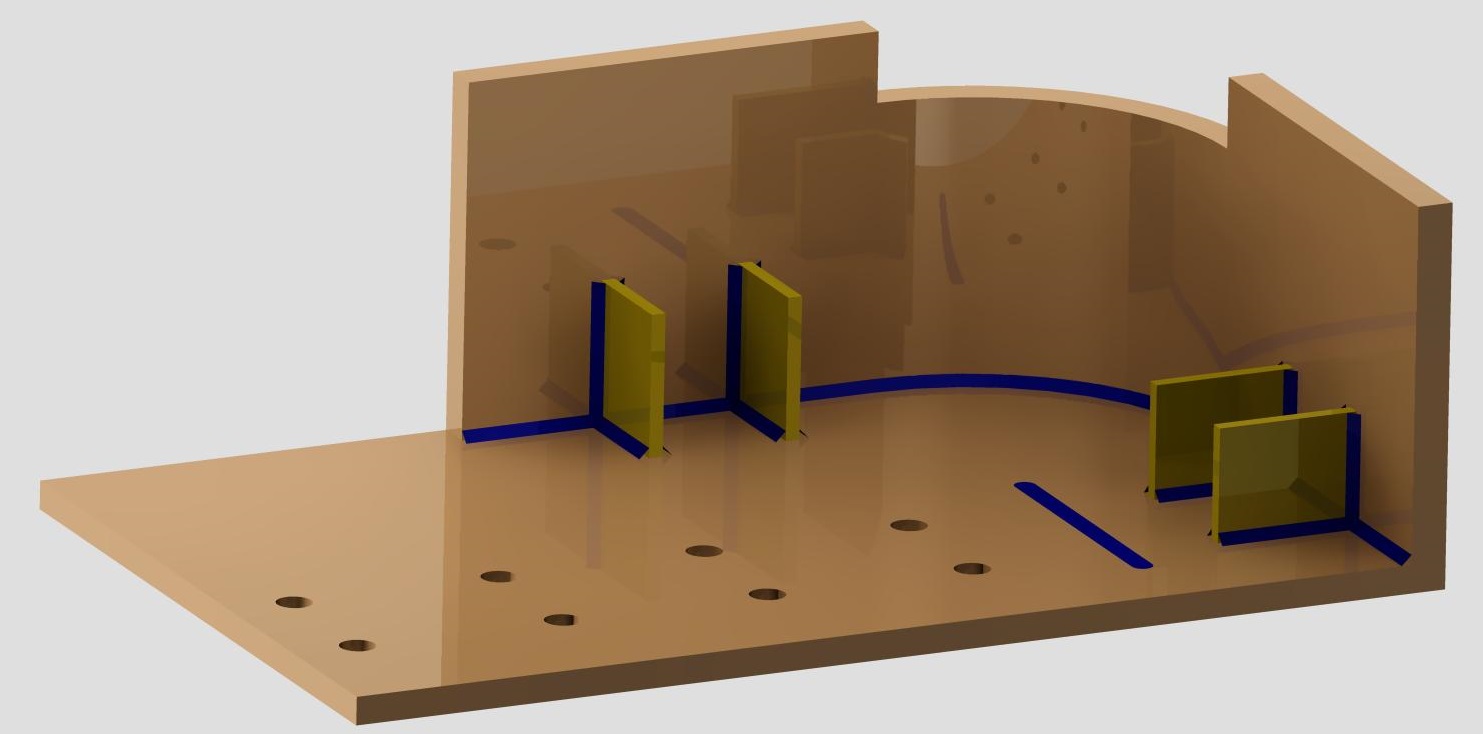

V dialógovom okne si vyberieme typ zvaru, aký chcem vytvárať, (napríklad kútový) môžeme si upraviť hrany alebo vytvoriť prerušenia stien v miestach styku trajektórie zvaru s ďalšími prvkami (ak nechceme zvar prerušiť). Po spustení tvorby zvaru sa otvorí nástrojová lišta. Ako prvú musíme určiť trajektóriu tvorby zvaru. Vyberiem si plochy dvoch súčiastok, medzi ktorými chcem vytvoriť zvar a program nám po zadaní hodnoty veľkosti zvaru vytvorí geometriu. Zvar je zobrazený ako quilta. Poprípade by som si mohol vytvoriť zvar ako zjednodušený tvar, teda ako čiaru prechádzajúcu medzi styčnými hranami vybraných plôch. Na obrázku je znázornená pozváraná zostava (zvary sú vykreslené modrou farbou)

Po vytvorení zvaru si ho môžem naďalej upravovať. V záložke options (možnosti) vieme okrem typu zobrazenia zvaru zadefinovať aj proces zvárania, kontúry zvaru, materiál elektródy alebo prídavného materiálu a v neposlednom rade aj hodnotu prierezu zvaru, potrebnú na vypočítanie celkovej hmotnosti zvaru. Túto hodnotu môžeme napísať, (ak ju máme vypočítanú) alebo môžeme vybrať pomocnú rovinu prechádzajúcu v smere kolmom na zvar a program ju vypočíta automaticky.

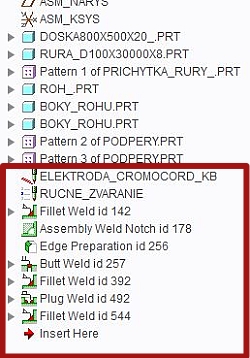

Zvary sa v strome zostavy zobrazujú ako klasické prvky.

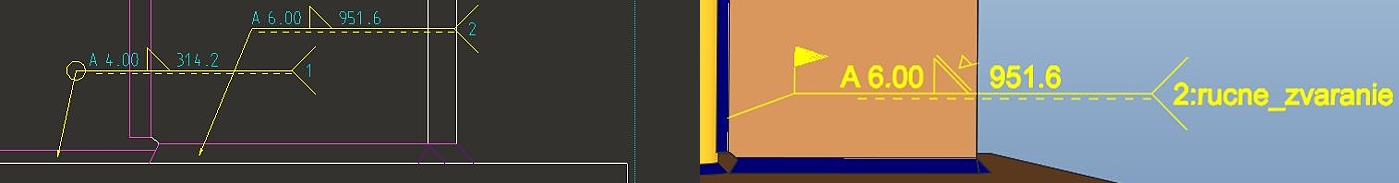

Ku každému zvaru program vytvorí 3D anotáciu, ktorú si vieme zobraziť v zostave, alebo si vieme zvary zobraziť vo výkrese ako anotácie. Poprípade si vieme vložiť do výkresu zvary aj ako symboly. Zvary sú vytvárané s parametrickými informáciami ako sú dĺžka zvaru, hmotnosť, postupnosti zvárania, objemy zvarov, časy zvárania atď. Všetky tieto informácie si užívateľ môže zobraziť v tabuľke reportu zvarov podobne ako v kusovníku.
