Využitie Motion Skeleton modelov k rýchlemu návrhu mechanizmov

V tomto krátkom článku vás chceme v stručnosti oboznámiť o tom ako sa dá využiť Motion Skeleton model k rýchlemu návrhu mechanizmov pomocou modulu Advanced Assembly Extension v PTC Creo Parametric.

Ako príklad použijeme počiatočný návrh kostry pre eliptický rotoped a privedieme ho k životu.

Krok 1:

Ako prvé zadefinujeme pevné (nepohybujúce sa) teleso výberom kriviek, ktoré ho určujú. Vybrané entity sa automaticky skopírujú do tela skeleton modelu ako prvok externej kópie geometrie. Rovnakým postupom môžeme zadefinovať ďalšie telesá kostry, ktoré budú tvoriť na záver náš výsledný skeleton model.

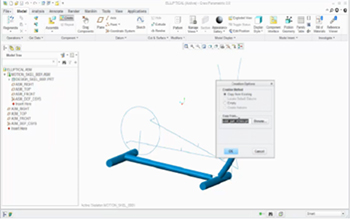

Pridanie ďalších telies kostry po zadefinovaní pevného telesa výberom ich kriviek

Krok 2:

Opäť vyberieme entity, ktoré definujú telo skeleton modelu. Kliknutím na tlačidlo Update (Aktualizovať) systém automaticky vytvorí potenciálne kinematické spojenia podľa zistených priesečníkov kriviek, ktoré definujú telá kostry. Definíciu telesa kostry môžeme kedykoľvek zmeniť prepnutím sa do klasického režimu umiestňovania komponentov. Poďme ďalej a nadefinujme zvyšné telá pre náš skeleton modelu.

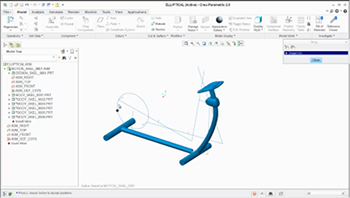

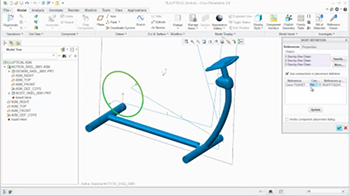

Po kliknutí na tlačidlo Aktualizovať (Update) systém automaticky vytvorí kinematické spojenia

Krok 3:

Keď sme identifikovali všetky telesá a kinematické spojenia medzi nimi, náš mechanizmus je teraz plne funkčný na úrovni skeleton modelu. Dokonca môžeme už v tomto skorom štádiu nášho návrhu, ešte pred navrhovaním finálnej podoby jednotlivých dielov, vykonať kinematickú analýzu celej zostavy.

Funkčný mechanizmus na úrovni skeleton modelu

Krok 4:

V ďalšom kroku môžeme začať s návrhom jednotlivých montážnych dielov. Pri vytváraní nových komponentov vyberieme voľbu Attach component to body (Pripojiť komponent k telesu). To nám umožní umiestniť nový komponent na rovnaký súradnicový systém ako bolo umiestnené zvolené teleso skeleton modelu. V novom komponente bude tiež automaticky vytvorený prvok Merge (Zlúčenie geometrie), ktorý bude obsahovať celú geometriu vybraného telesa skeleton modelu.

Nový komponent si môžeme otvoriť v samostatnom okne a pridávať prvky, ktoré definujú jeho detailný tvar. K tomu môžeme využiť geometriu, ktorá bola prenesená z najvyššej úrovne skeleton modelu.

Po krátkej chvíli dostaneme kompletný model, v ktorom je pôvodný zámer nášho konštr. návrhu zhmotnený pomocou inteligentného, rýchleho a automatizovaného „top-down“ dizajnu.

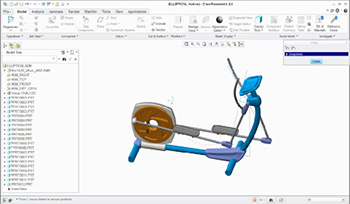

Finálny model: inteligentný, rýchly a automatizovaný „top-down“ dizajn

Ak chcete vidieť tento postup názornejšie, pozrite si inštruktážne video na PTC Learning Exchange ("Motion Skeletons"), kde uvidíte detailnejšiu ukážku priamo v akcii.

K zhliadnutiu tohto videa a mnohých ďalších ukážok a postupov práce s PTC Creo Parametric a inými PTC produktmi je potrebné mať vytvorené užívateľské konto na stránkach PTC.com. Ak užívateľské konto ešte vytvorené nemáte, môžete si ho vytvoriť priamo po kliknutí na horeuvedenú linku s inštruktážnym videom a postupovať podľa pokynov.
