Zámena komponentu použitím voľby Kópiou

Súbory potrebne k dokončeniu tejto techniky. Kliknite sem

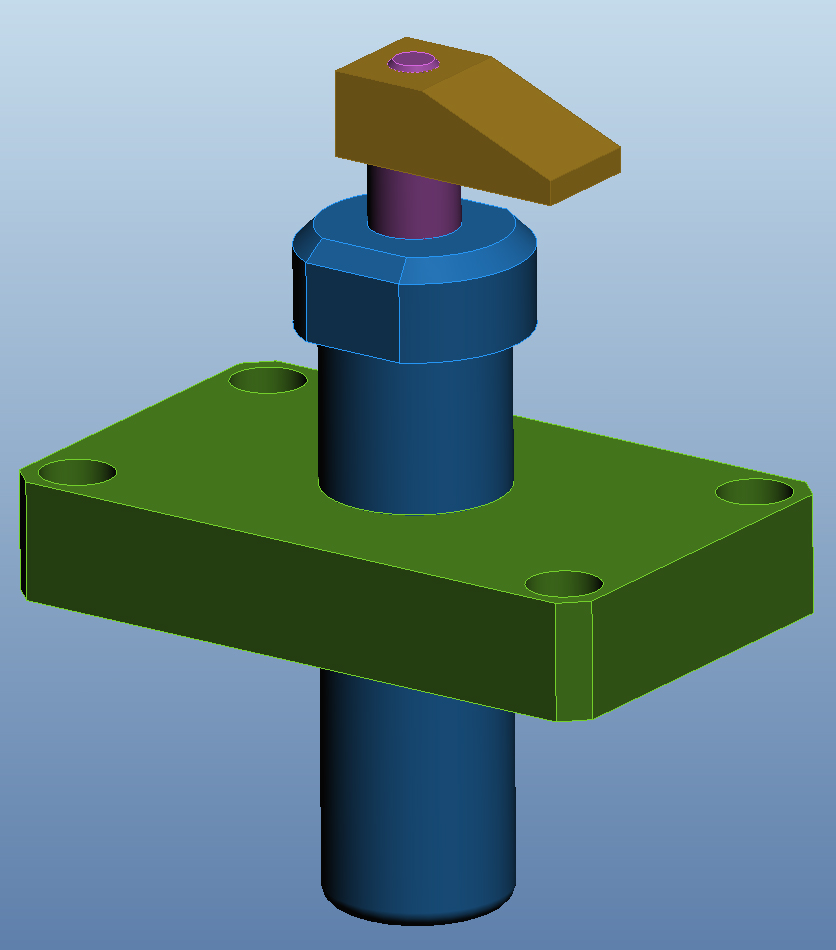

Dnes si ukážeme techniku zámeny komponentu použitím voľby Kopírovanie (By Copy). Na ukážku použijeme zostavu zveráka clamp_base_bycopy.asm, v ktorom zameníme komponent Clamp_base_bycopy.prt

Úloha 1. Nahradenie komponentu clamp_base_bycopy použitím voľby Kópiou (By Copy)

Postupujte:

1. Zo stromu modelu označte CLAMP_BASE_BYCOPY.PRT, pravé tlačidlo na myši a vyberte Nahradiť (Replace).

2. V dialógovom okne Nahradiť, vyberte Kópiou (By Copy)

3. Editujte názov na clamp_base_2

4. Kliknite OK pre ukončenie nahradenia komponentu

Úloha 2. Editácia komponentu CLAMP_BASE_2.PRT.

1. V strome modelu vyberte CLAMP_BASE_2.PRT, pravé tlačidlo na myši a vyberte Aktivovať (Activate)

2. V strome modelu vyberte rozbaľte komponent CLAMP_BASE_2.PRT

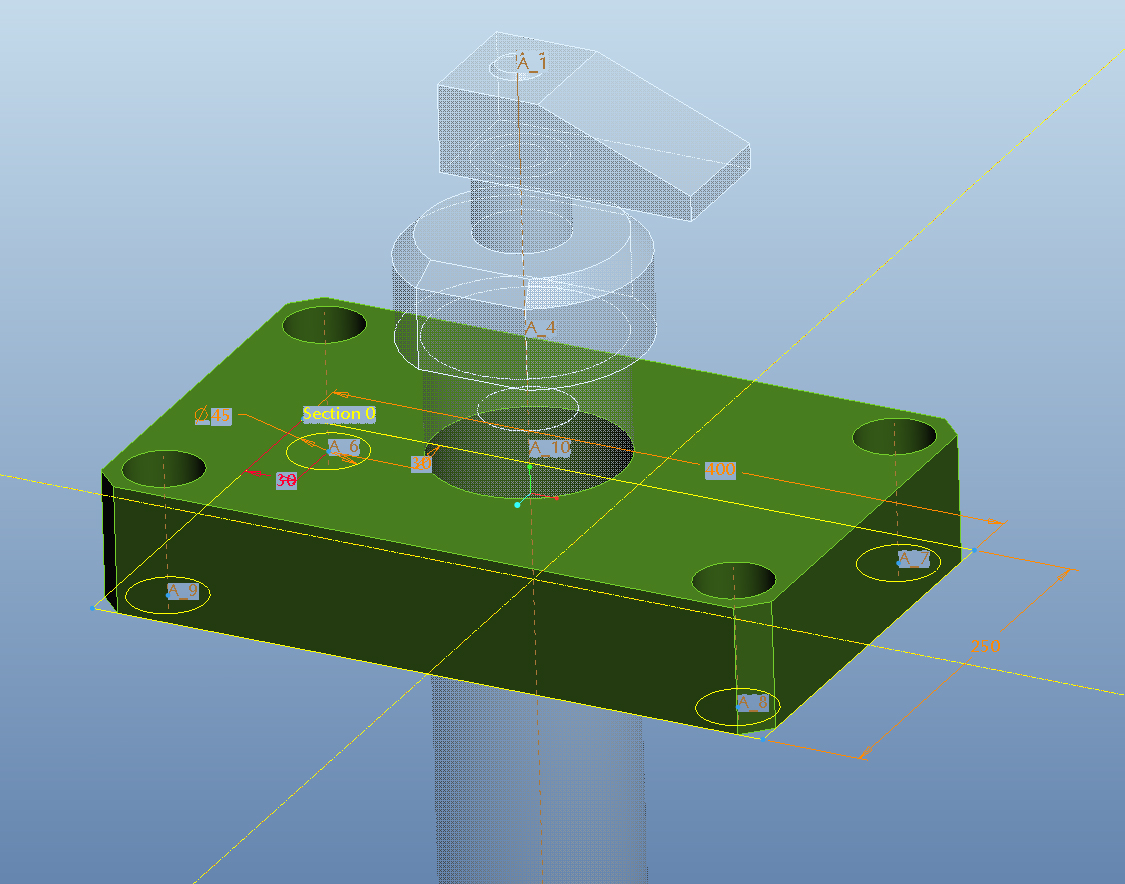

3. Vyberte Sketch 1, pravé tlačidlo na myši a vyberte Upraviť (Edit)

4. Upravte kóty 400 na 500 a obidve odsadenia diery z 30 na 45

5. Kliknite Regenerovať (Regenerate)

6. V strome modelu vyberte CLAMP_BYCOPY.ASM, pravé tlačidlo na myši a vyberte Aktivovať

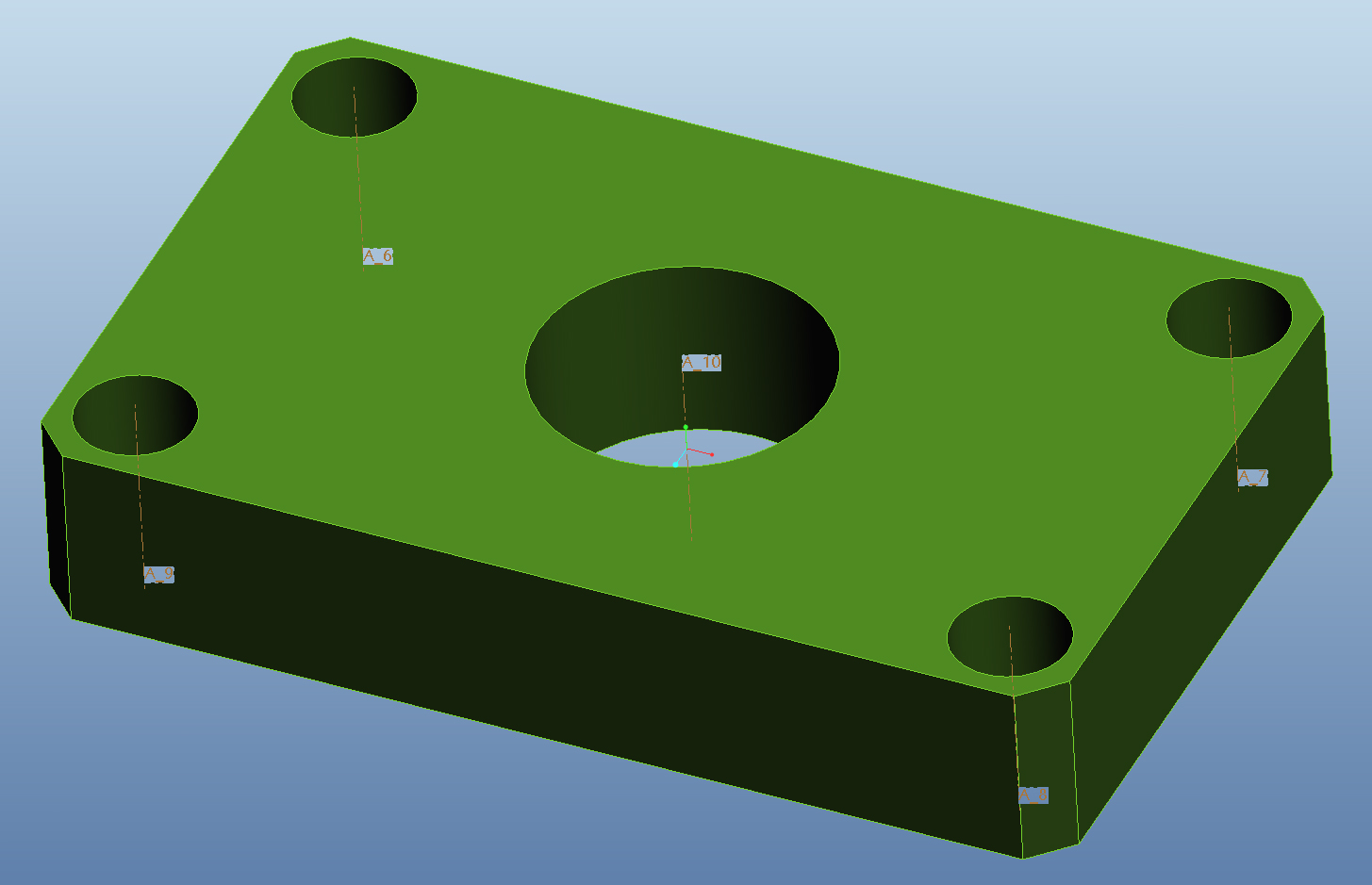

7. Kliknite Otvoriť (Open), vyberte CLAMP_BASE_BYCOPY.PRT a kliknite Otvoriť (Open)

Všimnite si, že veľkosť CLAMP_BASE_BYCOPY.PRT sa nezmenila, ale iba veľkosť nového komponent CLAMP_BASE_2.PRT.
