Zobrazenie viacerých polôh mechanizmu v jednom pohľade výkresu.

Pri vytváraní Vašich zostáv a využití tvorby mechaizmov je niekedy potrebné zobraziť výkresový pohľad s určitou polohou mechanizmu tak, aby sa navzájom tieto pohľady prekrývali v jednom výkresovom pohľade.V tomto článku návtete postup ako na to.

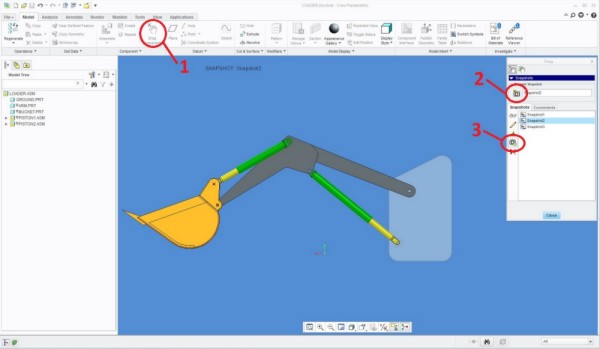

Ak chcete vložiť do jedného výkresového  pohľadu viac polôh mechanizmu, tak si musíte predovštkým pripraviť v modely zostavy jednotlivé snímky (snapshot) pre jednotlivé polohy mechanizmu  (krok 1 a 2 obr.1).  Uložené snímky umožňujú jednoduchý návrat k uloženej polohe mechanizmu. Následne si z týchto snímkov kliknutím na ikonu snimka pre výkres vytvoríte snimku pre zobrazenie vo výkrese (krok 3 obr.1).

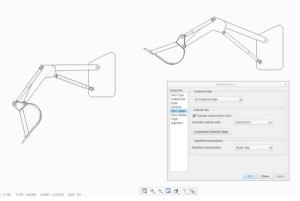

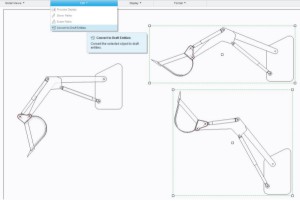

V jednotlivých pohľadoch vo výkrese viete pre každý pohľad určiť v akej polohe sa má v pohľade zobrazovať mechanizmus (Obr.2). Do prvého pohľadu ktorý necháme v štandardnom zobrazení, bez ďalšich úprav budeme pripájať ďalšie dva pohľady. Pred pripojením pohľadu je potrebné pohľad rozložiť na samostatné krivky  (Obr.3). Tento krok má za následok zrušenie asociativity z modelom zostavy, ale zase nám umožňuje ďalšie možnosti ako napríklad pripojenie týchto čiar k inému pohľadu.

Obr.2	Obr.3

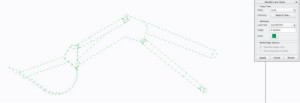

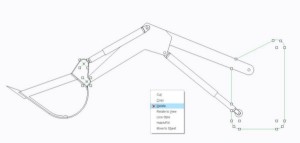

Nepotrebné časti pohľadu môžeme zmazať (Obr.4). Aby sme pohľady od seba odlíšili môžeme nastaviť iný štýl a farbu zobrazovania čiar (Obr.5).

Obr.4	Obr.5

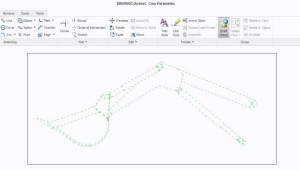

Pre presné umiestnenie pohľadu je potrebné vytvoriť pomocný bod (Obr.6). Následne je vhodné pre lepšiu manupuláciu s krivkami vytvoriť skupinu pre tieto krivky (Obr.7).

Obr.6	Obr.7

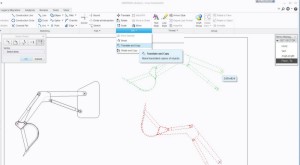

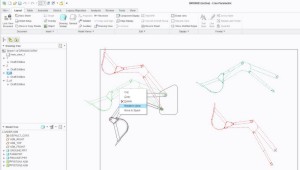

Využitím vytvoreného bodu následne pohľady presne umiestnime cez seba pomocou funkcie posunutie a kopírovanie pohľadov (Obr.8). Po premiestnení pohľadu je potrebné pripojiť krivky k vybranému pohľadu, aby pri phybe s pohľadom došlo aj k posúvaniu pripojenej skupiny kriviek (Obr.9).

Obr.8	Obr.9

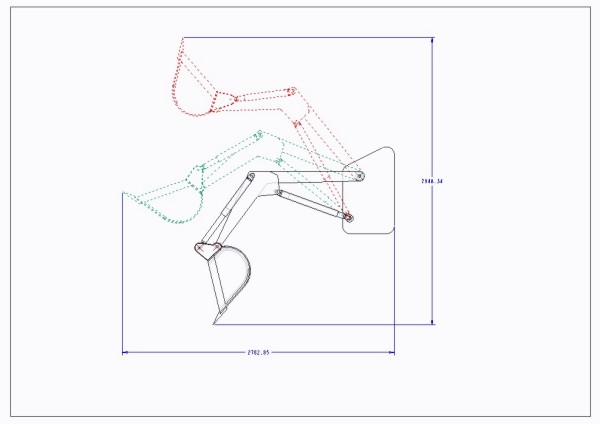

Nakoniec vymažte zvyšné a už nepotrebné pohľady a doplnte výkresové informácie ako sú napríklad kóty (Obr.10). Ak budete meniť Vašu zostavu nezabudnite, že takto vytvorené čiary zlúčené v jednom pohľade stratili asociativitu na zostavu a model a je potrebné vytvoriť ich rovnakým postupom znovu.

Obr.10

Celý postup si môžete pozrieť v nasledujúcom videu.
