Využitie nástroja Import DataDoctor v programe Creo Elements/Pro (predtým Pro/ENGINEER)
Po importe súčiastky (alebo súčiastky z importovanej zostavy) do programu Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 4.0, môžete použiť nástroj Import DataDoctor na opravu geometrie, zabezpečenie plošnej konzistencie, pridanie väzieb, uzatvorenie neželaných dier a nastavenie tangentnosti v importovaných súčiastkach.
Nástroj Import DataDoctor je dostupný len vtedy, ak je v programe Creo Elements/Pro (predtým Pro/ENGINEER) v aktívnom modeli načítaná predtým importovaná súčiastka. Aktivovanie nástroja IDD a jeho prostredia:
Zvoľte importovaný prvok v strome modelu a v kontextovej ponuke pod pravým tlačidlom myši zvoľte Edit Definition (Zmeniť definíciu).
Kliknite na >Geometry >Import DataDoctor a aktivujete prostredie IDD.

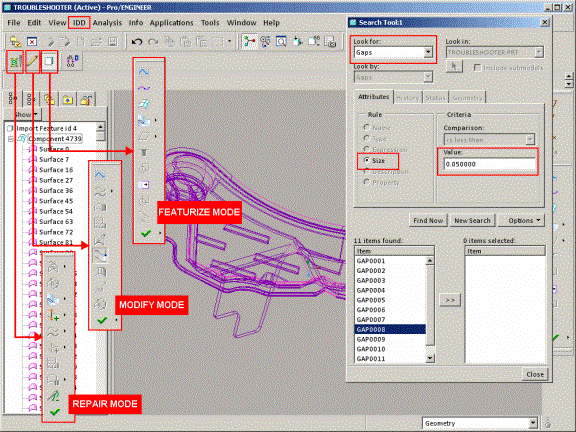

K dispozícii sú tri režimy IDD.
Každý režim ponúka súpravu nástrojov, ktorá dokáže vykonať komplexné analýzy, konverzie a manipulačné procesy na importovaných externých dátach. Režimy:
Repair Mode (Korekčný režim). Vyhľadá a odstráni všetky otvory a zvyškové plochy, pridá UV krivky, umožní editáciu drôtenej štruktúry ako aj automatické opravy založené na užívateľom definovaných drôtených modeloch.
Tip: Pozorne si prezrite drôtený model. Venujte sa hlavne oblastiam s čiernymi drôtenými krivkami s mnohými vrcholmi. Niekedy nie sú otvory správne definované (v otvore sa môže zobraziť len časť jednostrannej hrany, pričom tam má napríklad byť celá hrana). Zvoľte nesprávne krivky drôteného modelu, kliknite >Remove from Wireframe (Odstrániť z drôteného modelu), a potom zvoľte nástroj Define Gaps (Definovať otvory) a nadefinujte nové a korektné otvory.
Modify Mode (Modifikačný režim). Modifikuje individuálne krivky a plochy a zamieňa jednostranné hrany.
Tip: Tak, kde je to možné, systém pri modifikácii hrán zložkovej plochy vytvorí dvojstranné hrany. Ak tomu chcete predísť, odpojte plochu, vykonajte všetky potrebné operácie na jej hranách a pripojte ju späť do komponentu.
Featurize Mode (Režim prvkov). Konvertuje statickú geometriu na explicitné procedurálne geometrie s modifikovateľnými vlastnosťami (pseudo prvky ako Valec, Rovina, Vysunutie alebo Rotácia). Tento nástroj taktiež umožňuje orezávať, spájať a pretínať, zatvárať alebo odstraňovať plochy.
Nástroj Import DataDoctor je súčasťou balíka Pro|ENGINEER XE. Využiť ho môžu všetci majitelia
