Prenos výsledných síl z dynamických analýz do štrukturálnej mechaniky.

V 3D CAD systéme Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 2.0, je teraz možné vybrať výsledné sily získané z dynamickej analýzi mechanizmu a vložiť ich do Mechaniky Structure pre použitie týchto síl na pevnostné výpočty. Tu je postup krokov ako to preniesť a naplno využiť tento silný nástroj.

Zachytenie síl a prenos z dynamickej analýzi mechanizmu.

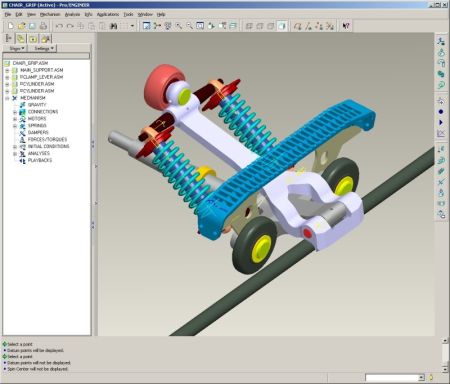

Pre tento príklad sa budeme zameriavať ma otáčavé rameno uchopovacieho mechanizmu sedačkovej lanovky. Otáčavé rameno je uchytené dvoma čapovými väzbami a je tlačené dvoma pružinami pokiaľ nepríde do kontaktu s lanom. Budeme simulovať dráhu, použitím vačkovej väzby, ktorú vykoná rameno, kým sa dostane do kontaktu s prechádzajúcim lanom. Môžte vidieť východziu a konečnú polohu mechanizmu.
Po zbehnutí dynamickej analýzi mechanizmu, poďme do horného rolovacieho menu a vyberme Mechanizmi>Použitie v Štrukturovanej Mech.(MECHANISM>USE IN STRUCTURE).

Kompletné infomácie o tejto problematike ako aj možnosti, ktoré vieme definovať vo výslednom dialógovom okne si prečítate na stránkach portálu IPM Solutions, tu :
