Pro/TOOLMAKER 9.0 – nová verzia, nové 5-osé obrábanie.
Nová verzia Pro/TOOLMAKER 9.0 prináša nové možnosti obrábnia v 5-tich osiach a ďalšie vylepšenia v oblasti
3-osého frézovania.
Hlavnou výhodou 5-osého obrábania je schopnosť naklápať nástroj počas obrábania, čím sa zabezpečí lepšia dostupnosť obrábaných povrchov a kontaktný bod medzi nástrojom a obrábaným povrchom sa presúva na bok nástroja. Výsledkom je jednoznačne lepšia kvalita obrábaného povrchu a zvýšenie životnosti nástrojov.
Nový Pro/TOOLMAKER teraz umožňuje konvertovať existujúce dráhy nástroja vytvorené pomocou guľového nástroja v 3 osiach na 5 osé dráhy nástroja. Je schopný pridať optimalizované prepojovacie pojazdy v 5-tich osiach a tiež využíva nové riadiace prvky Tilt Away ( Naklonenie nástroja ), Tilt Through Point ( Naklonenie nástroja cez bod )a Tilt Through Curve ( Naklonenie nástroja cez krivku ) pre riadenie polohy nástroja.
3-osé obrábanie dlhý nástroj
nulové otáčky na špičke nástroja
5-osé obrábanie kratší nástroj
nenulové otáčky v mieste kontaktu nástroja a povrchu

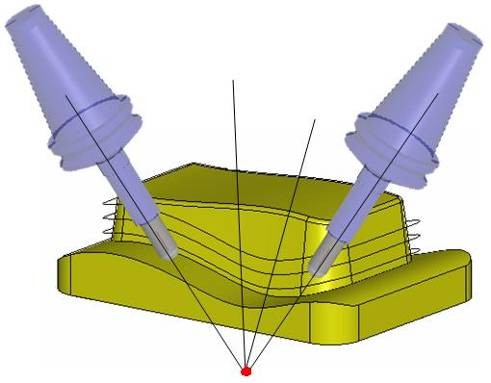

Naklonenie nástroja cez bod.

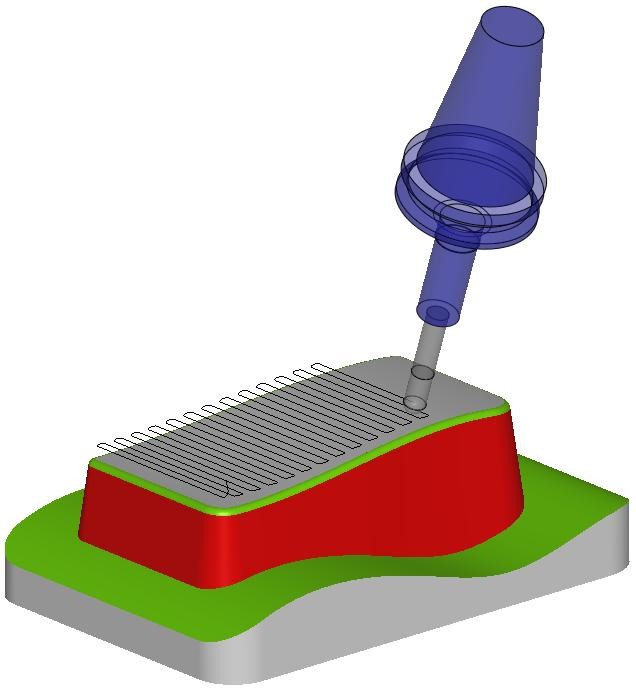

Naklonenie nástroja.

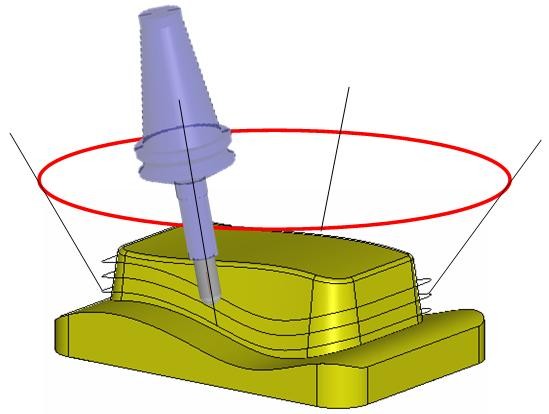

Naklonenie nástroja cez krivku.
Pro/TOOLMAKER 9.0 prináša tieto nové stratégie obrábania v piatich osiach:
Swarf cutting – táto stratégia je často používaná pre obrábanie bočných stien jadier bokom nástroja. Pro/TOOLMAKER umožňuje naklopiť nástroj tak, aby odoberal materiál bokom nástroja a sledoval obrys obrábanej steny.
Morph cutting – obrábanie vybraných povrchov s nastavením limít pre rezný pohyb pomocou riadiacich kriviek alebo plôch.
Parallel cutting – stratégia obrábania, v ktorej sa nástroj pohybuje v rovinách X, Y a Z a naklopenie násroja je riadené pomocou uhla naklopenia.
X,Y,Z cutting.

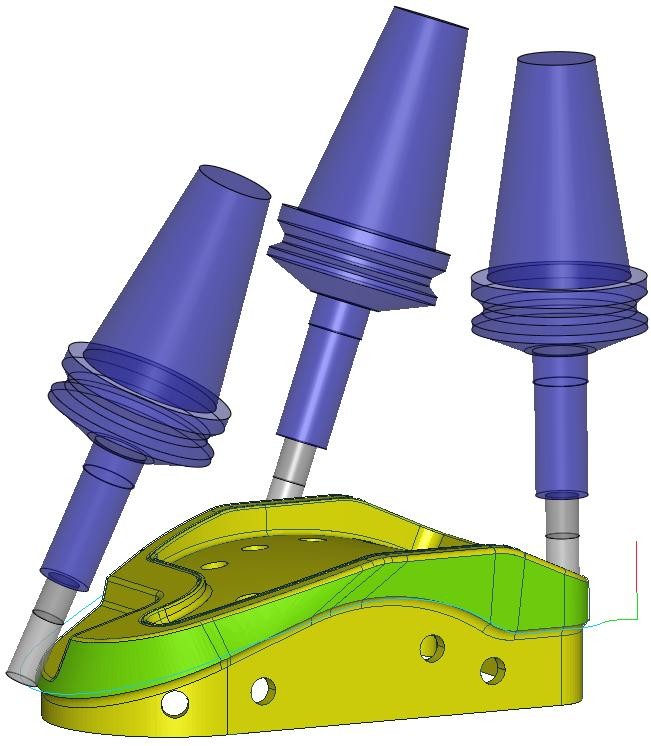

Swarf cutting.

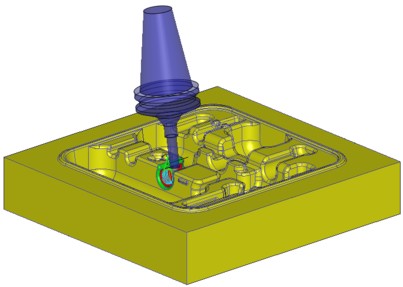

Morph cutting.
Okrem 5-osého obrábania prináša Pro/TOOLMAKER niekoľko ďalších nových vylepšení.
Softvér beží už aj ako plnohodnotná 64 bitová aplikácia. To umožnilo lepšie riadenie pamäti a zrýchlenie výpočtu dráhy nástroja až o 20%.
Nový Pro/TOOLMAKER obsahuje niekoľko nových špeciálnych funkcií, ktoré minimalizujú čas pohybu nástroja vzduchom pri prechode z jednej dráhy do nasledujúcej dráhy nástroja.
Pro/TOOLMAKER obsahuje nové stratégie hrubovania Zigzag a Raster hrubovanie.
Ďalšie nové funkcie umožňujú lepšie nastavenie posuvu pri obrábaní.
Sú pridané korekcie dráhy nástroja pomocou G41 a G42 pri obrábaní Along curve milling.
Pro/TOOLMAKER si aj pri 5-osom obrábaní zachoval jednoduché ovládanie a každý kto používa Pro/TOOLMAKER pre 3-osé frézovanie bude schopný rýchlo a ľahko prejsť na obrábanie v 5-tich osiach.
Pre získanie viac informácií o Pro/TOOLMAKER 5-osí variant navšívte naše internetové stránky tu >>>, alebo nás kontaktujte.
