Ako vyberať len Plochy ?
Často sa stáva, že potrebujeme v zostave, alebo zložitom modeli vyberať konkrétnu gemetriu napríklad rôzne plochy, hrany, alebo vrcholy. PTC Creo Parametric nám ponúka rôzne možnosti výberu. Môžeme použiť výberový filter Geometry (Geometria) avšak tento filter vyberá štandardne aj plochy, aj hrany, aj vrcholy a to nám často komplikuje výber a samotnu prácu. Preto si ukážeme ako si užívateľ dokáže vytvoriť svoj vlastný výberový filter. Ten si uloží a následne používa podľa potreby.

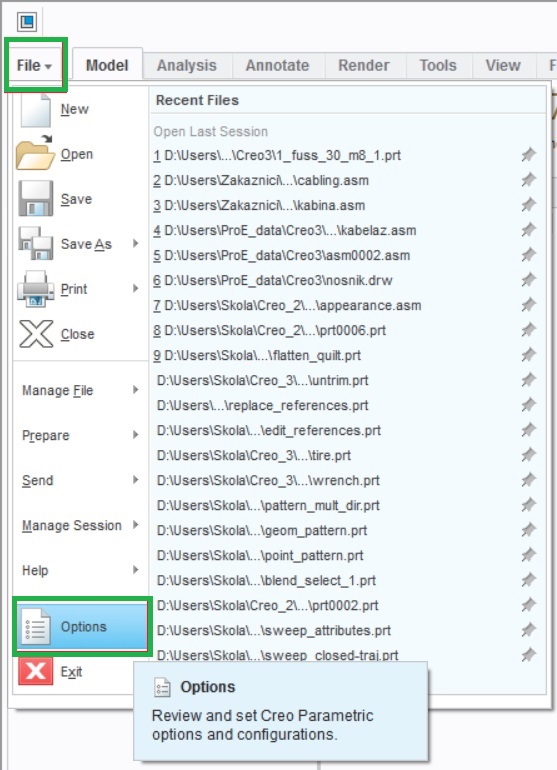

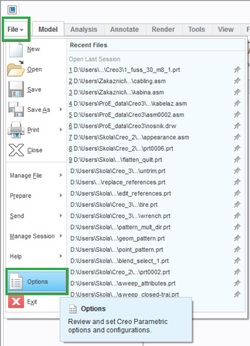

Otvoríme si prázdny, alebo existujúci model. V menu File/Options (Súbor/Možnosti) si klikneme na položku Selection (Výber). Viď. Obr. 1
Obr. 1

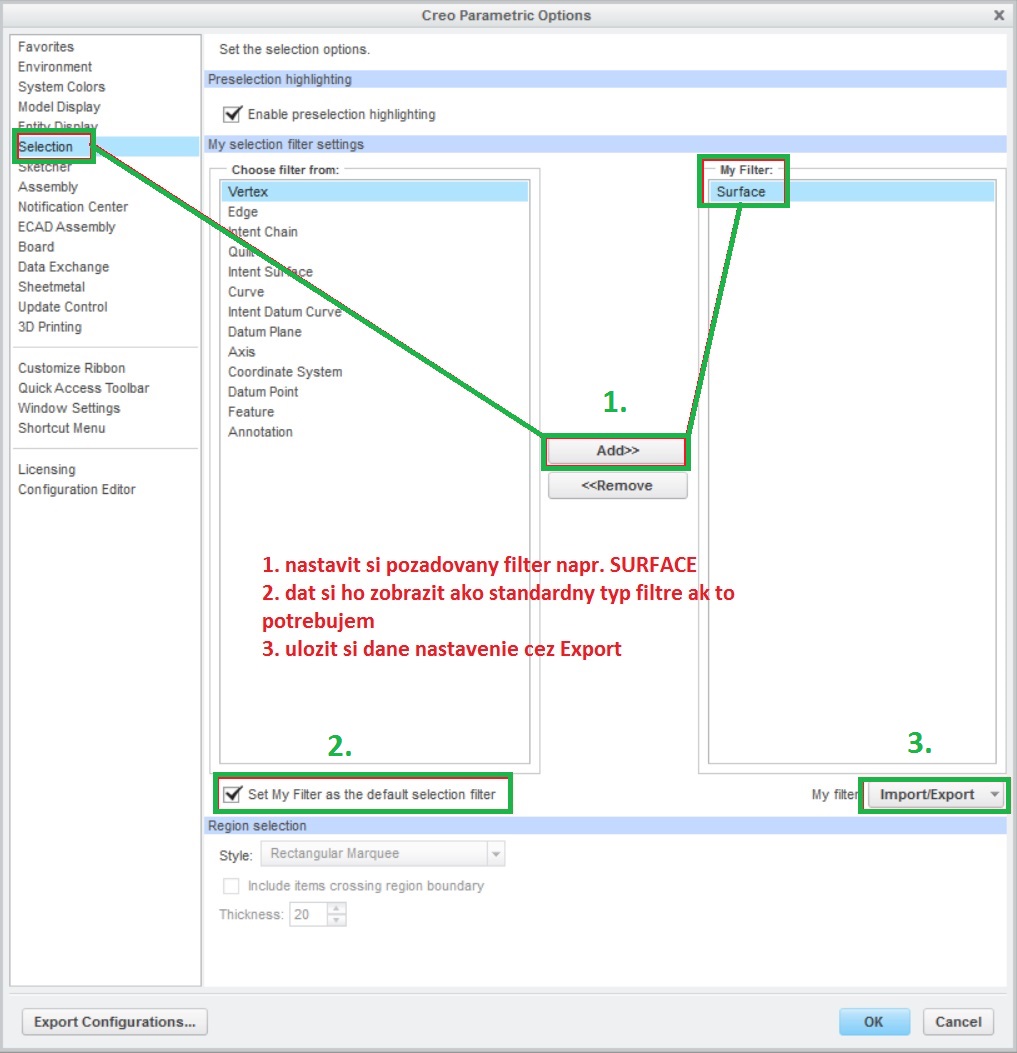

Do dialógového okna My Filter (Môj Filter) si z ľavého okna Choose filter from (Vybrať filter z) vyberieme potrebný objekt, ktorý budeme vyberať napríklad Surface (Plocha). Následne si nastavenie uložíme cez príkaz Import/Export do súboru „creo_parametric_customization.ui“. Viď. Obr. 2
Obr. 2

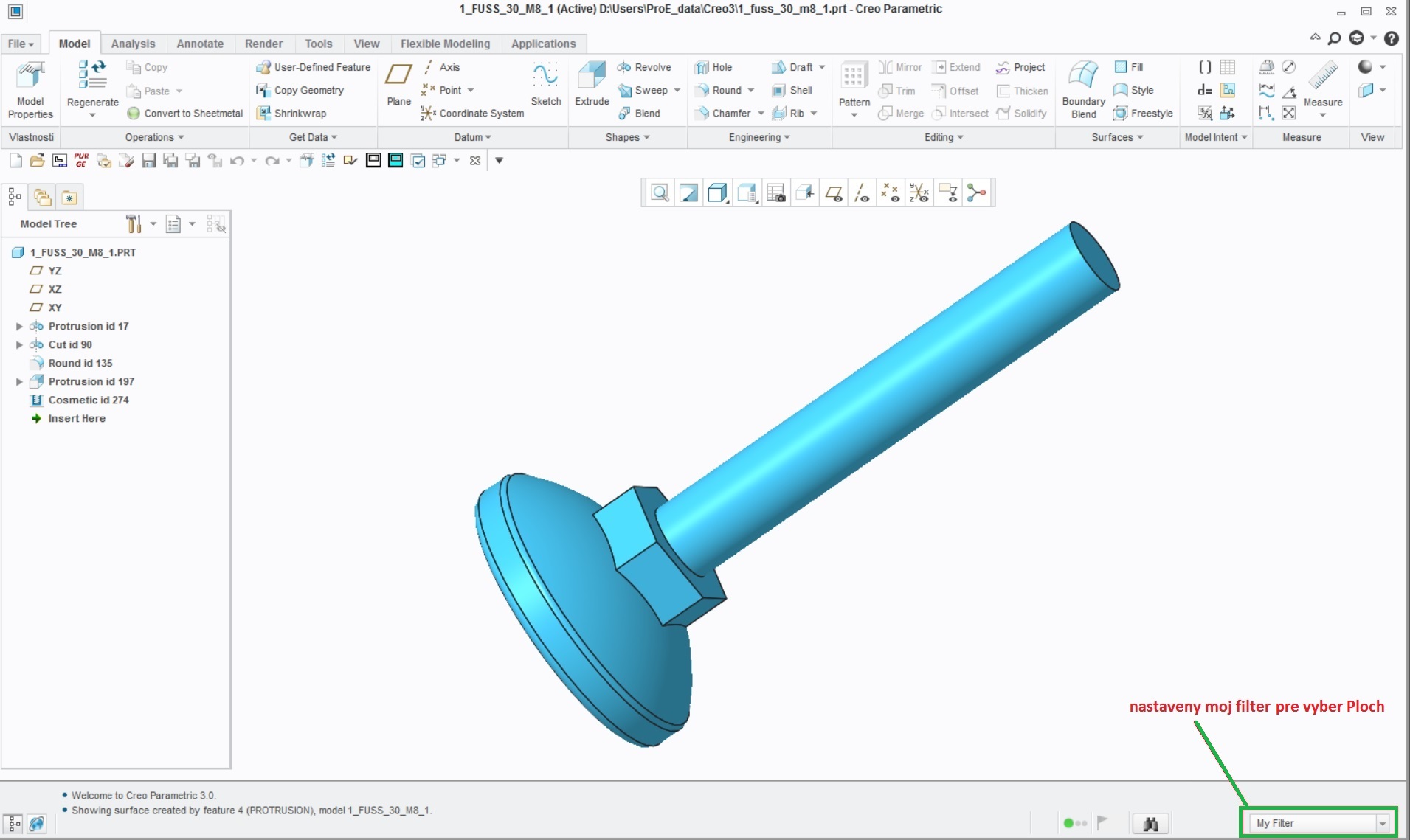

My Filter (Môj filter) sa zobrazí v menu filtrov v PTC Creo Parametric v pravom dolnom rohu. Odtiaľ si ho vieme aktivovať, ak potrebujeme vyberať napríklad, len plochy modelu. Viď. Obr. 3
Obr. 3
Dokonca si vlastny filter vieme nastaviť ako štandardný predefinovaný filter, tým že v predchádzajúcom dialógovom okne zaškrtneme políčko Set My Filter as the default selection filter (Nastaviť môj filter ako štandardný výberový filter) a uložíme si toto nastavenie.
Nastavenie výberového filtra bude platiť len pre rozhranie modelu. Pre rozhranie zostavy si vytvorím nový filter rovnakým spôsobom, len si musim otvoriť prázdnu, alebo existujúcu zostavu. Verím, že Vám táto informácia uľahčí prácu. Celý postup nastavenia si môžete pozrieť aj v krátkej video ukážke, kliknutím na následujúci odkaz.
