SMARTElectrode
SMARTElectrode je modul vytvorený nemeckou firmou B & W Software GmbH. Obsahuje kompletný balík pre automatizáciu konštrukcie elektród pre hĺbenie a prenos dát do EDM v PTC Creo Parametric. Parametrický prístup v PTC Creo a v module SMARTElectrode umožňuje kedykoľvek počas vytvárania elektród prispôsobiť všetky nastavenia, šablóny a geometriu. Sú zaznamenané významné úspory času v porovnaní s bežnou konštrukciou elektród v Creo Parametric. Automatický prenos dát do EDM zabraňuje chybným záznamom a šetrí čas. Organizuje sa tu použitie viacerých elektród.
Chceli by ste...
- Jednoducho určiť pálené plochy
- Rýchlo odvodzovať geometriu elektród
- Pridávať preddefinované polotovary a držiaky
- Vypočítať oblasť erózie a páliace medzery
- Vytvoriť tabuľky nastavení a výkresy elektród
- Generovať výrobné dáta zo šablón
- Prenášať dáta do strojov EDM
- Vykonať zmeny na elektródach
SMARTElectrode ponúka:
- Definovanie pálených plôch s rôznymi výberovými filtrami
- Objemový alebo plošný prístup k definícii elektród
- Prispôsobiteľné a rozšíriteľné katalógy so šablónami a držiakmi
- Intuitívne vstupné masky k určeniu polohy, veľkosti obrobku, držiakov a výkresov
- Rozhrania so všetkými bežnými EDM
- Šablóny pre výrobné údaje a 3D formáty
- Rôzne analytické nástroje

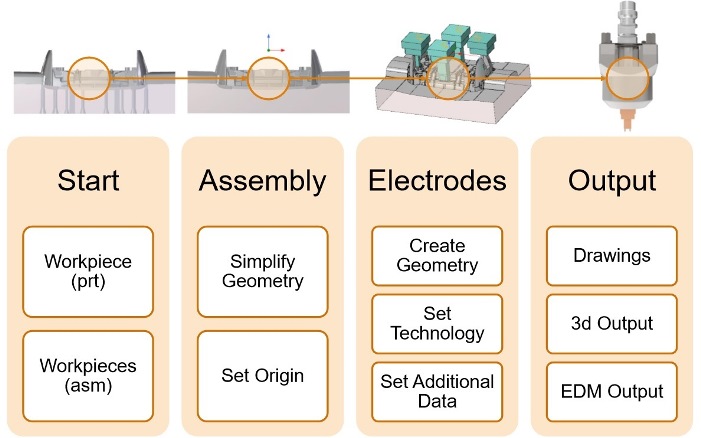

Zjednodušené znázornenie postupu práce v module SMARTElectrode:

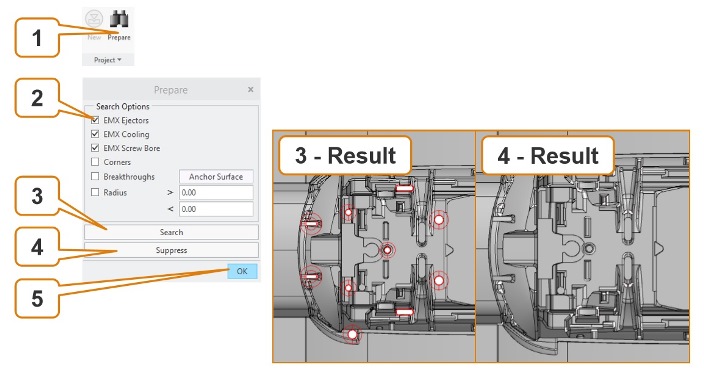

Nástroj Prepare pre rýchlejšiu prípravu obrobku pomôže automaticky vyhľadať otvory pre vyhadzovače, chladenie a skrutky a následne ich skryť:

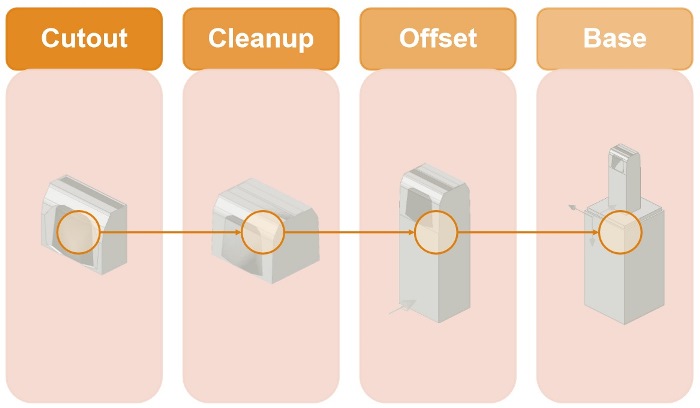

Stručné znázornenie tvorby samotnej geometrie elektródy v module SMARTElectrode:
- Cutout - vytiahnutie základného tvaru elektródy
- Cleanup - odstránenie nepotrebnej geometrie
- Offset - vytiahnutie geometrie

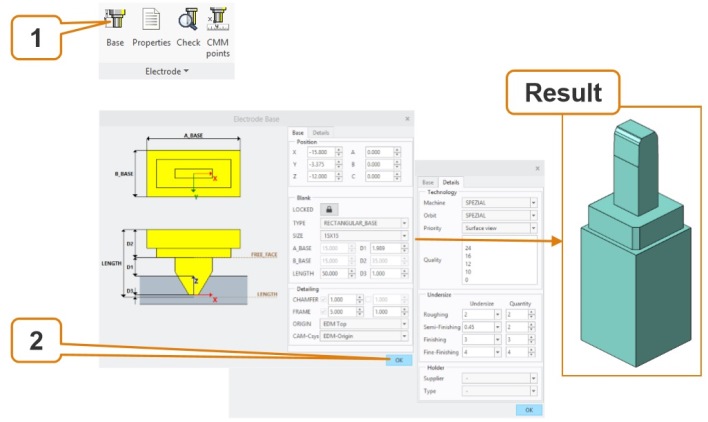

- Base - pridanie základne
- a zadanie technológie pálenia
Nakoniec je možné generovať výstupy vo forme výkresov, 3D dát rôznych formátov pre následné obrábanie elektród a samotný výstup pre elektroerozívne hĺbičky.
