Novinky Creo 5.0 Manufacturing
V Creo 5.0 Manufacturing sú príjemnou novinkou niektoré nástroje, ktoré v predchádzajúcich verziách neboli k dispozícii.

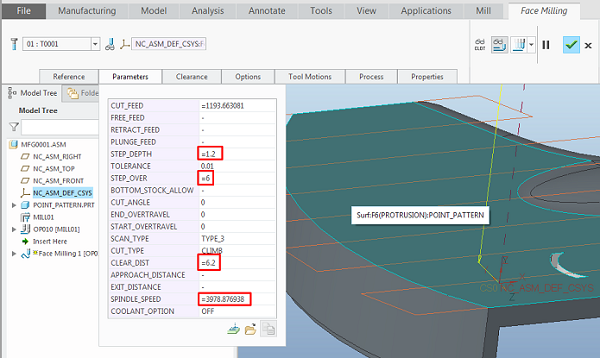

Ako napríklad preddefinované NC parametre:
Po Zadaní rezného nástroja sú hodnoty parametrov prepočítané pomocou vzorcov a relácií:
- automaticky vypočítané a definované parametre pre selektovaný nástroj
- prednastavené hodnoty je možné meniť kedykoľvek

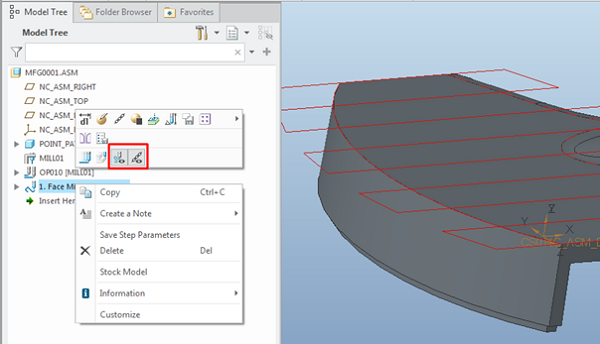

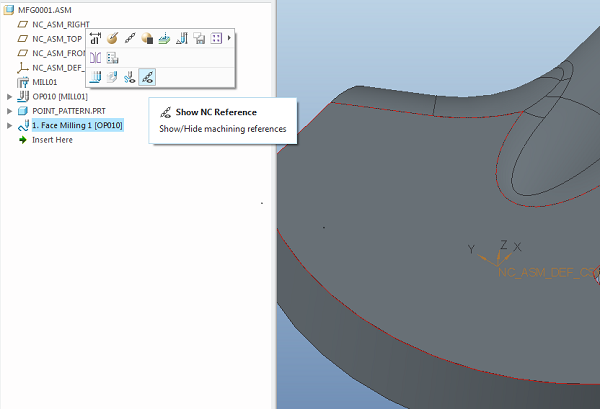

Ďalšou pomôckou pri programovaní sú nástroje Display NC Tool Path a Show NC Reference:
- pre zobrazenie dráh nástroja a referencií použitých v danej stratégii

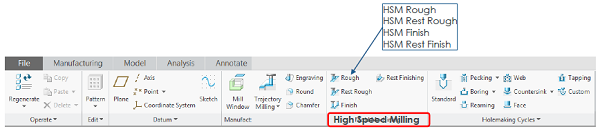

Creo Mold Machining Extension
Špecializované môžnosti NC obrábania optimalizované na obrábanie foriem, lisovacích nástrojov, elektród a prototypov.
- plne integrovaný do PTC Creo, jednoduché nastavenie a používanie
- vysokorýchlostné obrábacie dráhy
- automatické obnovenie dráh nástroja pri zmene modelu
- podporuje polohovanie 3-osé a 3+2
- podpora viacerých procesorov a viacerých jadier procesorov pre vysokú rýchlosť výpočtu
- ľahká dátová štruktúra rezných dráh
- vysoká kapacita spracovania dát
- predĺženie životnosti nástroja a zníženie opotrebenia stroja
- zníženie výrobných nákladov a zvýšenie konkurencieschopnosti
Porovnanie obrábania klasickými sekvenciami a sekvenciami v MMX

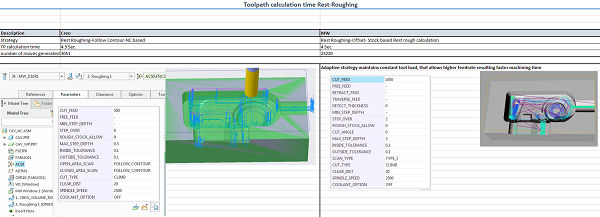

- Rest-Rough používa parametre z predchádzajäcej dráhy nástroja (priemer nástroja, rádius nástroja)
- Rest-Rough je založený na predchádzajúcom polotovare
- Možnosť nastavenia detekcie Thicker than material pre vyhnutie sa malým fragmentovaným dráham nástroja
V stratégii Finishing je možné nastaviť:

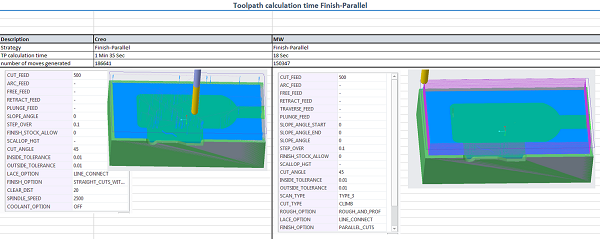

- Parallel cuts- dokončovanie plytkých plôch
- Zlevel - dokončovanie vertikálnych alebo strmých oblastí
- Combined toolpath - obrobenie plytkých aj strmých plôch

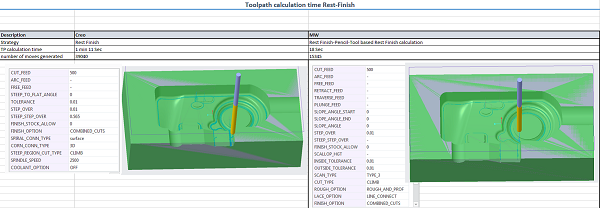

- Všetky Finishing cykly môžu byť využité s Rest-finishing sekvenciou, Rest-finishing detekuje oblasť neobrobenú predchádzajúcim väčším nástrojom
- Zvyšková oblasť môže byť rozšírená o pridanie prekrytia k už obrobeným zónam
