Plný rozvinutý rez (Full unfold)

1. Vytvorte alebo otvorte existujúci výkres.

2. Vložte hlavný pohľad, na ktorom chcete mať zobrazený rez. (Tento rez sa dá vytvoriť na úrovni výkresu aj súčiastky, ale jeho zobrazenie resp. vytvorenie je možné iba na hlavnom (general) pohľade).

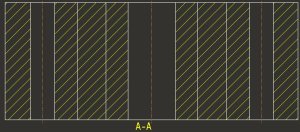

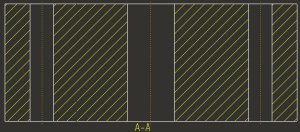

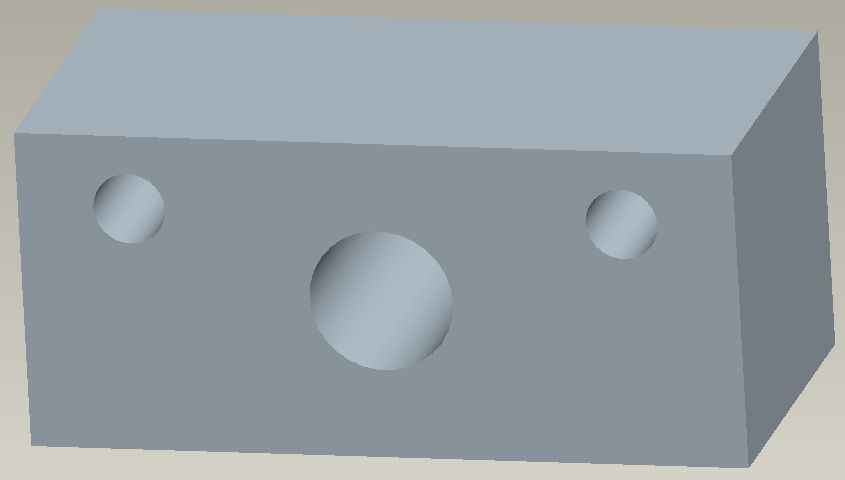

3D model	Hlavný pohľad so skrytými hranami	Plný pohľad	Plný rozvinutý pohľad (Full unfold)

3. Vyberte záložku Sections < 2D cross-section (Rez < 2D rez).

• Vytvorte nový rez. Create New < Offset < Both sides < Single < Done (Vytvoriť Nový < Odsadiť < Obe strany < Jednotlivo < Hotovo), dostanete sa do súčiastky, vyberiete skicovaciu rovinu, kolmú referenciu pre skicovanie a naskicujete tvar rezu. Dokončíte skicu (návrat spät do výkresu).

• Zobrazte existujúci rez.

4. Vyberte Full(Unfold) (Plný(Rozvinutý)).

5. Kliknite Visible Area (Viditeľná plocha) a vo verzii ProE WF4.0 môžete zvoliť všetky typy zobrazenia pohľadu (v nižších verziách je možné zobraziť iba plný pohľad): Full View (Plný), Half View (Polovičný), Partial View (Čiastočný), Broken View (Prerušený). Po vytvorení Broken pohľadu je možné opätovne zobraziť Full view.

Pri zobrazení plného rozvinutého pohľadu (full unfold) je ďalej možné zobraziť, resp. nezobraziť čiary rezovej roviny. Táto funkčnosť je riadená konfiguračnou voľbou show_total_unfold_seam

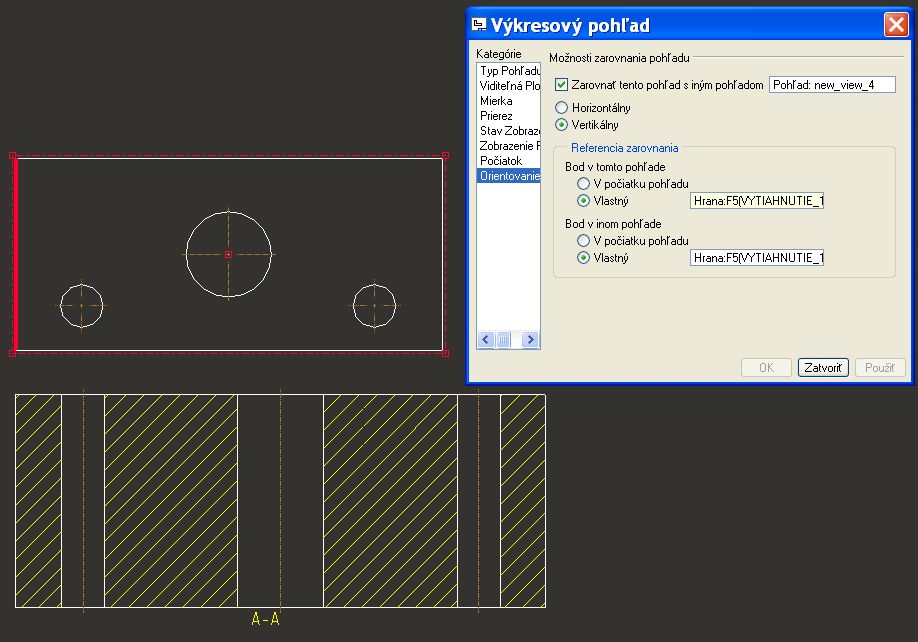

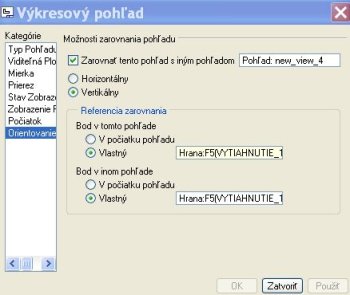

Vložte ďalší hlavný pohľad a zarovnajte ho s predchádzajúcim podľa potreby.
