Čo je nové v Accessories pre Esprit 2019

Accessories Pack čiže balík príslušenstva ESPRIT-u 2019 je skvelým doplnkom pôvodnej funkčnosti produktu ESPRIT. Pre veľký rozsah tohto balíka, si tu spomenieme len niekoľko zaujímavých nástrojov.

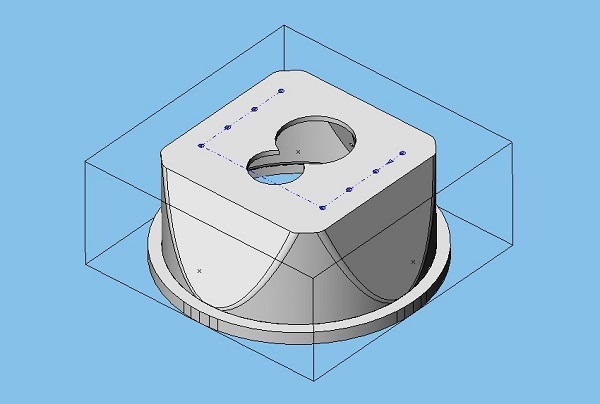

Bounding Box Group:

  • vytvorí ohraničenie okolo skupiny prvkov
  • vytvorí roviny z geometrie
  • pre orientáciu súčiastky použite zarovnávaciu rovinu

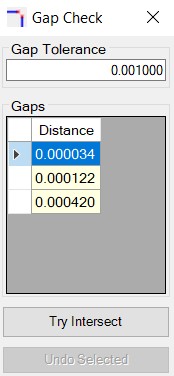

Gab Check (kontrola medzier)

  • skontrolovať medzery v zoskupenej geometrii
  • skúsiť pretnúť

Clone Freeform (vytvorenie kópie originálu Freeform prvku):

  • vytvorí presnú kópiu všetkých Freeform prvkov, ktoré sú vybrané na karte Features (prvky) v projektovom manageri
  • kópie sa vytvárajú v aktívnej hladine
  • zo zoznamu prvkov vyberte Freeform prvok
  • kliknite na tlačidlo Clone Freeform (klon Freeform prvku)

Mirror Freeform (zrkadlenie Freeform prvku):

  • vytvorí zrkadlovú transformáciu Freeform prvkov
  • zrkadlí cez práve aktívnu pracovnú rovinu
  • zrkadlí objemové modely spojené s Freeform prvkami

Reverse Hole Direction (zmena smeru diery):

  • obracia smer PTOP prvkov
  • vyberte PTOP prvky, ktoré chcete upraviť
  • kliknite na príkaz Reverse Hole Direction

Turning Features (prvky pre sústruženie):

  • automaticky generuje prvky pre sústružnícke operácie
  • vytvorí profil obrysu geometrie súčiastky
  • poloha prvku
  • presunutie koordinačného systému na prednú plochu
  • aktualizácia predvolených nastavení Z súradnice koordinačného systému stroja (Machine coordinate)
  • predvolené nastavenia pracovného koordinačného systému (Work coordinate)
  1. vyberte príkaz Turning Features
  2. definujete nastavenia
  3. vyberte Apply (použiť)
  4. vyberte súčiastku, na ktorej sa má príkaz použiť

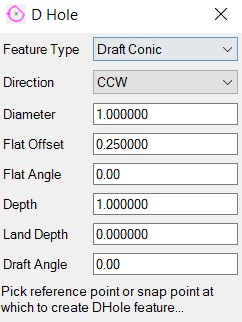

D Hole and DD Hole (D diera a DD diera):

Vytvorí kruhový objekt s jednou plochou alebo dvojitou plochou hranou.

  • priemer
  • ploché odsadenie
  • rovinný uhol

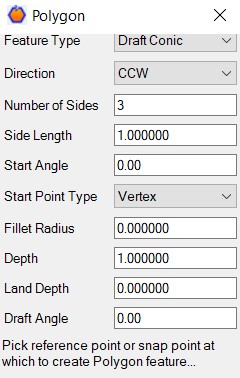

Polygon (mnohouholník):

Vytvorí prvok s tromi stranami až po ľubovoľný počet strán.

Zadávam:

  • počet strán
  • dĺžku strany
  • začiatočný uhol
  • typ začiatočného bodu
  • polomer zaoblenia

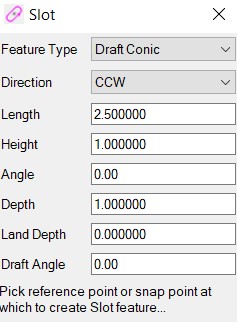

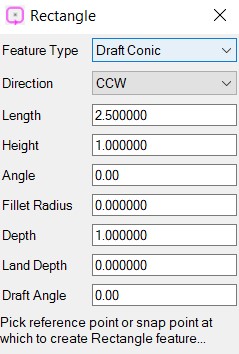

Rectangle/Slot (obdĺžnik/drážka):

Vytvorí obdĺžnikové prvky a prvky v tvare drážky.

Zadávam:

  • dĺžku
  • výšku
  • uhol
  • polomer zaoblenia

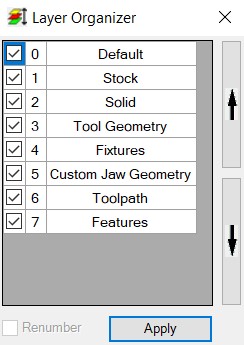

Organize Layers (organizovanie hladín):

  • skvelé na usporiadanie poradia hladín a ich prečíslovanie
  • vyberte bunky hladín, ktoré chcete upraviť
  • šípkami nahor alebo nadol sa posúvajú vybrané riadky
  • použite Apply na uloženie zmien
  • zaškrtnite pole Renumber aby sa prečíslovali hladiny

Flip Plane (prepnutie roviny U na V až na W a naopak):

  • prepne vektory aktívnej pracovnej roviny UVW, ako je opísané
  • môže sa použiť na rýchlu úpravu existujúcej pracovnej roviny
  • kópie sa vytvoria, ak sú aktívne štandardné pracovné roviny

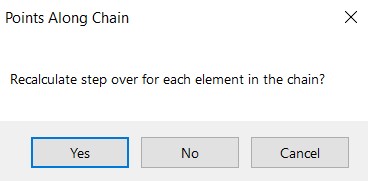

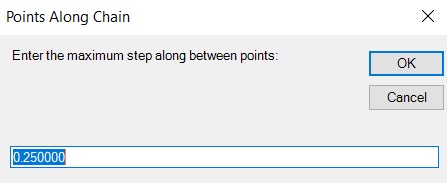

Points Along Chain or Curve (body pozdĺž reťazca alebo krivky):

Vytvorenie prvku PTOP s umiestnením bodov v určenom intervale.

Definujem:

  • maximálny krok
  • prepočítanie kroku pre každý prvok v reťazci

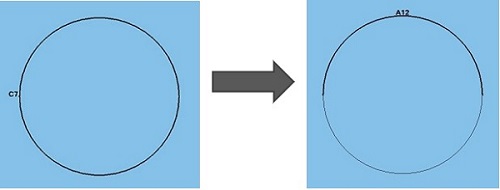

Simple Split (jednoduché rozdelenie):

Rozdelí jeden prvok v určenom bode.

Definujem:

  • element na rozdelenie
  • miesto rozdelenia
