Čo je nové v Esprit TNG R4.1

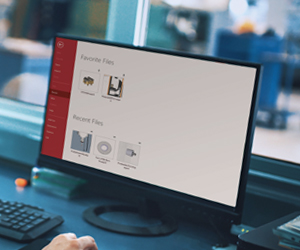

Vylepšené užívateľské rozhranie
ESPRIT má nový vzhľad a vylepšené užívateľské prostredie: ponuka ribonu bola prepracovaná tak, aby sa maximalizoval priestor pre grafickú oblasť, ikony ribonu sú teraz ikonami plnej veľkosti pre každú funkciu a panel nástrojov heads-up teraz poskytuje ďalšie informácie na prvý pohľad, napríklad názvy aktuálnej vrstvy a pracovnej roviny.

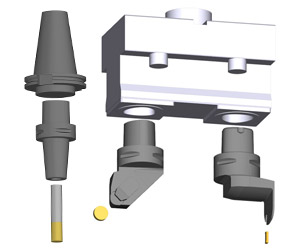

Zostava nástrojov
Vytvorte realistické nástroje z modulárnych častí a uložte ich ako súbory GDML pre ľahké opätovné použitie a lepšiu flexibilitu. Plná podpora rozhrania API funguje s vašimi existujúcimi aplikáciami na správu nástrojov. Pomocou nového nástroja Správca zostáv nástrojov môžete ľahko triediť, prečíslovať a upravovať nástroje.

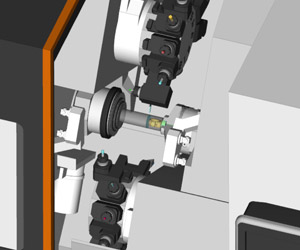

Multikanálový
ESPRIT 4.1 prináša prvé komerčné vydanie programovania pre 2 kanály so zlepšenou stabilitou a výkonom a možnosťami pre pokročilú súbežnosť operácií s prekrývajúcimi sa kinematickými reťazcami. Použite nový kontrolný bod vretena na zjednodušenie operácií snímania súčastí. Vylepšená podpora post procesorov dopĺňa tento výkonný balík funkcií

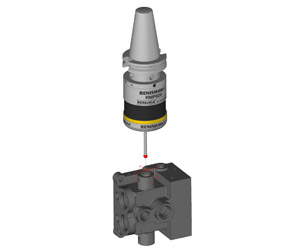

Meranie sondou
Pomocou nových funkcií sondy v ESPRIT-e môžete rýchlo a ľahko definovať cykly pre:
- Poloha obrobku
- Kontrola na stroji
- Detekcia nesprávneho zaťaženia
- Korekcie dynamického nástroja

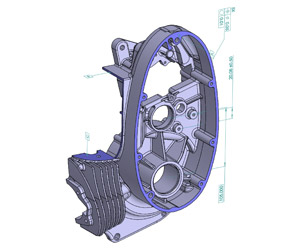

Automatizácia
Aby sa zvýšila podpora automatizácie, prvky vytvorené v ESPRIT-e si teraz zachovávajú údaje PMI importované s modelom súčiastky. Nová podpora KnowledgeBase pre sub-technológie (ako sú odkazy) umožňuje plne automatizovať cykly FreeForm.

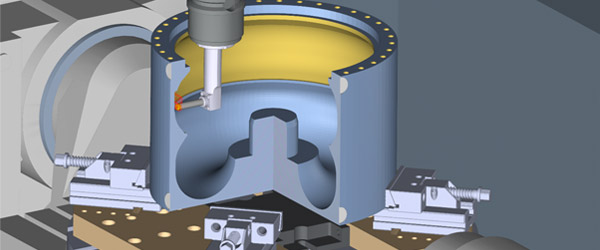

Obrábanie
Vŕtacie cykly s rozpoznaním polotovaru - ušetrite čas a pohyb pomocou vŕtacích cyklov, ktoré teraz môžu pomocou aktuálneho stavu polotovaru určiť počiatočnú hĺbku.
Vylepšenia stratégií Spiraling a Wire frame milling - Teraz môžete naprogramovať jednu špirálovú operáciu na viacerých dierach s rôznymi orientáciami a nové možnosti tangentného predĺženia v stratégii Wire frame milling vám umožňujú rýchlo a ľahko predĺžiť dráhu nástroja.
Prispôsobenie nastavení - Definujte vlastné nastavenia v Machine tool builder-i, vrátane vlastných názvov a popisov nástrojov a tieto nastavenia využite v ESPRIT-e pre mnoho operácií 3 osí, 5 osí, sústruženie, frézovanie a vŕtanie.
Vylepšenia stratégie FreeForm parallel planes finishing - Aby sa dosiahla jednotnejšia povrchová úprava, bol vylepšený krok do boku riadený so scallop-height so zlepšenou reakciou na zmeny sklonu povrchu dielu.
Vylepšenia stratégie FreeForm roughing - Možnosti polotovaru v dutinách vám umožnia rýchlo definovať cykly FreeForm hrubovania vo vnútri dutín, bez potreby delenia alebo úpravy polotovaru.
Vylepšenia stratégie FreeForm 5x swarf - Vytvorte 5-axis swarf cyklus z plôch obrobku, bez toho, aby ste museli vytvárať profily alebo Ruled prvky .
FreeForm 5x Contouring - 5-osé kontúrovacie cykly teraz podporujú vektorové pole orientácie osí nástroja a autotilt (automatické nakláňanie).
Nová databáza AgieVision - AgieVision teraz využíva expertný systém EDM, ktorý poskytuje konzistentnejšiu a flexibilnejšiu používateľskú skúsenosť.
CAD pre vylepšenia obrábania - ESPRIT 4.1 prináša niekoľko nových príkazov a vylepšení pre CAD v ESPRIT-e:
Nové príkazy:
- Edit Chamfer (upraviť zrazenie)
- zmena alebo vymazanie existujúcej zrazenej hrany.
- Split (rozdeliť)
- rozdelte geometriu (vrátane kriviek) v preddefinovanom bode alebo v bode najbližšom k vášmu výberu.
Vylepšené príkazy:
- Grid (mriežka)
- Teraz je možné digitalizovať body s režimom mriežky nastaveným na VYP pre geometrické príkazy.
- Element to Curve (element krivky)
- Tento príkaz teraz podporuje objemové hrany ako elementy, z ktorých sa majú vytvárať krivky.
- Curve from Surface (krivka z plochy)
- Tento príkaz teraz obsahuje možnosť manuálneho premietania krivky na plochu.
- Offset Surface (ofsetnutie plochy)
- Teraz môžete vytvoriť ofsetnutie plochy priamo z objemovej plochy bez toho, aby ste museli rozbíjať geometriu.
