Prečo kompozity?

PTC vo verzii Creo 10 predstavuje nový modul Composite Design. Vzniká otázka: prečo kompozity? Pretože:

• sú veľmi pevné a silné
• odolávajú veľmi dobre voči chemickej korózii
• sú veľmi ľahké, pomer pevnosti vs. váhy je veľmi priaznivý. Pri obdobných pevnostiach sú cca 70% ľahšie ako oceľ.
• majú dlhú životnosť, schopnosť odolávať rôznym typom zaťažení, UV žiareniu a teplotným vplyvom.
• sú flexibilné, môžu byť pomocou nich vytvorené tvary, ktoré by sa ťažko vytvárali klasickými postupmi výroby.

Kompozitné materiály si osvojuje široká škála priemyselných odvetví a tým samozrejme zaujímajú aj PTC.

Zaujímavé sú ich vlastnosti, pretože sú to silné, odolné a ľahké materiály. Creo Composite & Manufacturing je zameraný hlavne na kompozitné produkty FRP (polyméry vystužené vláknami), ktoré sa vyrábajú  manuálnym vrstvením. Modul je k dispozícii od verzie PTC Creo 10.0.1.0.





Dizajn a výroba kompozitov

Ako pracuje tento modul?

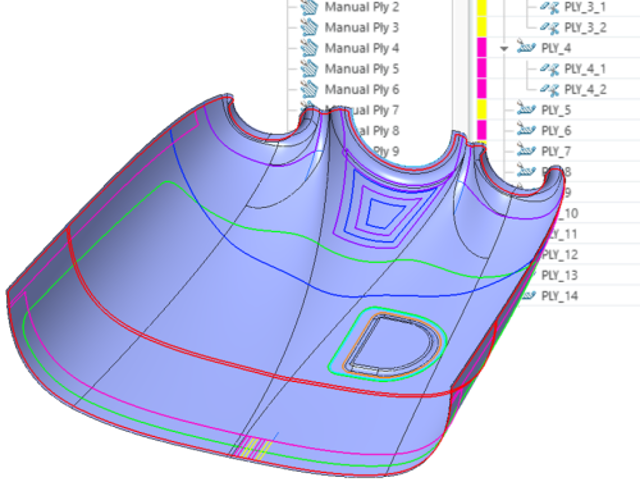

Najskôr je potrebné vytvoriť geometriu, plochu, alebo tvar na ktorý budeme nanášať laminát. Ak súčiastka bude tvorená iba kompozitom, tak si vytvoríme ako prvé ohraničujúce krivky. Takto si zadefinujeme hranice súčiastky. Je potrebné zadefinovať si materiál a orientáciu jednotlivých vrstiev. Vrstvy vytvárame postupne (simulácia nanášania).Vrstvy môžu byť pridávané po celom povrchu, alebo môžu byť vytvárané iba v niektorých miestach s vyššími zaťaženiami alebo v miestach, kde bude potrebná väčšia hrúbka materiálu, tzv. jadrové vrstvy. Jednotlivé vrstvy znázorňujú rôzne farby. Creo vytvorilo tzv. manažér nanášania vrstiev. Je možné vytvoriť zoznamy vrstiev a tiež výkresy.

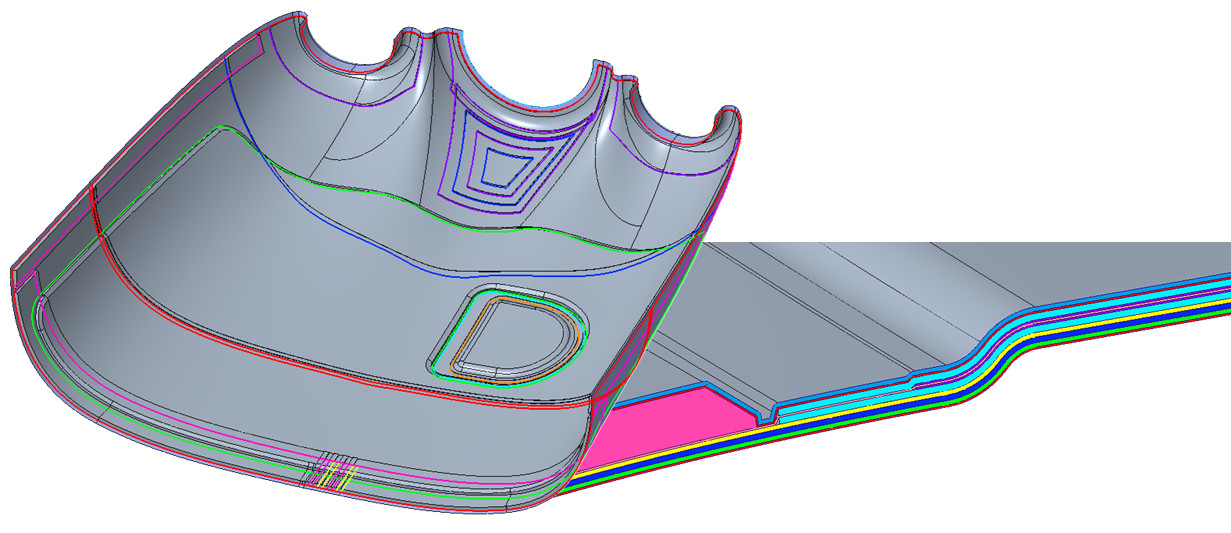

Po nanesení vrstiev je možné vytvoriť rozvin materiálu.

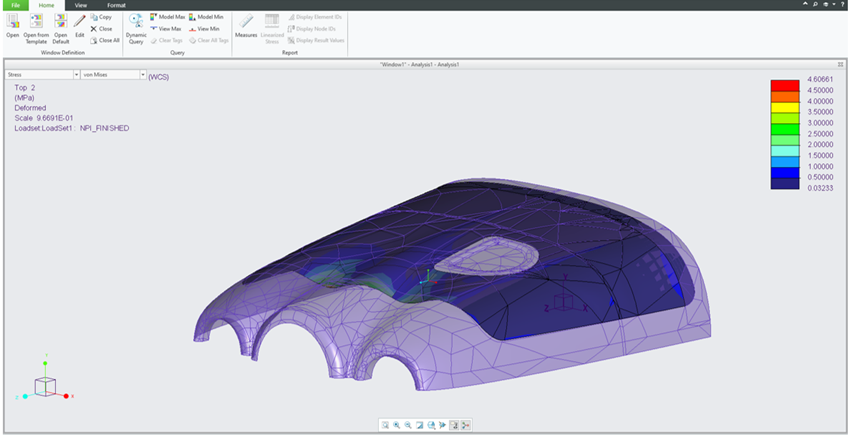

Po vytvorení súčiastky je možné použiť modul Simulate integrovaný do Composite Designu. Keď vytvárame simuláciu tak vlastnosti laminátu ako obrysy materiálov, sekvencie skladania, definované vlastnosti materiálov sú automaticky načítané v Creo Simulate.

Ukážku funkčnosti modulu Composite Design nájdete TU:
