Creo 7.0 Manufacturing
Pozrime sa čo pribudlo v oblasti obrábania v novej verziii Crea:
- Podpora pre Swiss Type turning (sústruženie švajčiarskeho typu)
- Zvýraznenie dráh nástroja v synchronizácii
- Viacnásobné GOHOME
Podpora Swiss turning
Existujú viacúčelové stroje, ktoré môžu obrábať vo „švajčiarskom režime“, kde sa počas sústruženia obrobok posúva v smere Z.
schopnosti:
Do nastavení sústružnícko-frézovacieho obrábacieho centra je pridané Swiss turning (sústruženie švajčiarskeho typu).

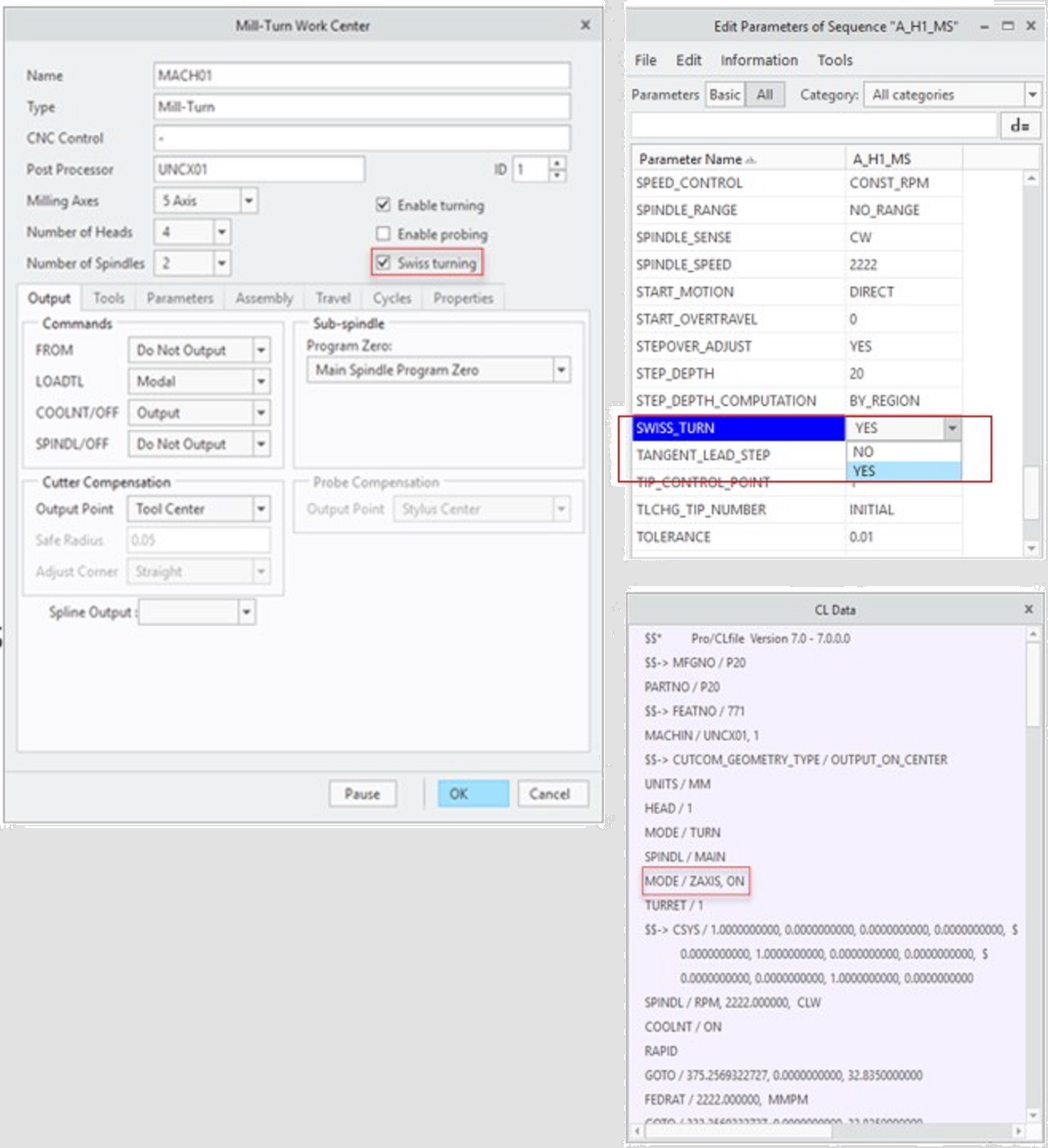

Začiarknite políčko Swiss turning v dialógovom okne nastavenia stroja, čím označíte, že stroj je schopný sústruženia švajčiarskeho typu.
Ak vyberiete toto začiarkavacie políčko a zadefinujete dráhu nástroja, môžete teraz nastaviť parameter SWISS_TURN na YES, aby ste do CL dát pridali riadok, ktorý bude čítať MODE / ZAXIS, ON.
Toto je kľúčový príkaz, ktorý spúšťa postprocesor na spracovanie tejto NC sekvencie pre obrábanie vo švajčiarskom štýle.
Predvolená hodnota je NO, aby sa zachovalo aktuálne správanie.
výhody:
- Nie je potrebné pridávať ďalšie príkazy pre nastavenie sústruženia švajčiarskeho typu.
- Kompletná kontrola pre označenie, ktoré sústružnícke sekvencie sa budú považovať za tradičné a ktoré sa budú považovať za „švajčiarske“
Zvýraznenie dráh nástroja v synchronizácii
V predchádzajúcich verziách musel užívateľ pri vytváraní synchronizačných sekvencií pre multifunkčné stroje pamätať na to, ktoré dráhy nástrojov sa budú synchronizovať. V Creo Parametric 7.0.0.0 je možné vidieť synchronizované dráhy nástroja aj v grafickej oblasti, zatiaľ čo ich vidno v užívateľskom rozhraní synchronizácie.
schopnosti:

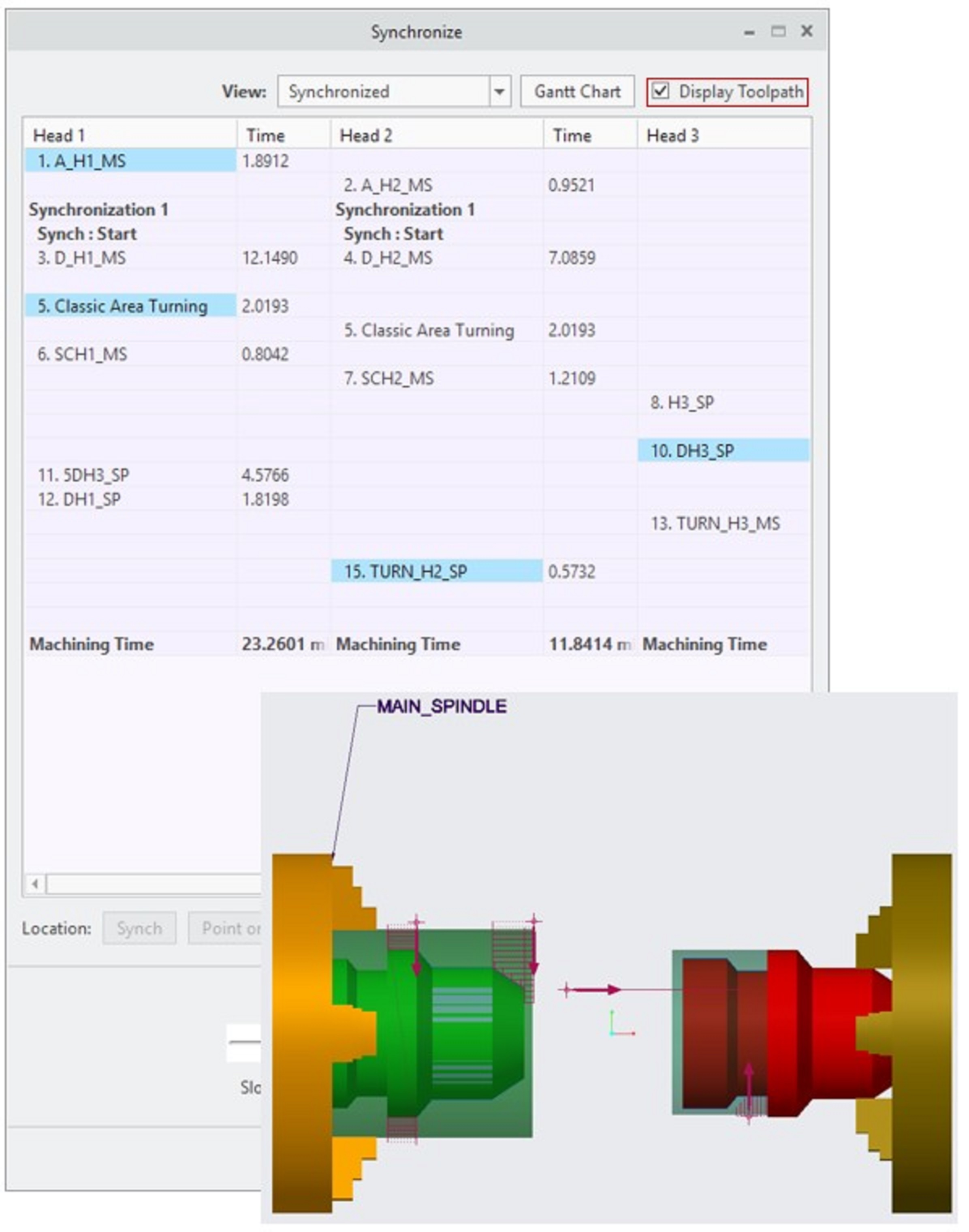

V užívateľskom rozhraní synchronizácie môžete začiarknuť políčko v pravom hornom rohu (Display Toolpath), čím sa aktivuje zvýraznenie dráh nástroja na grafickej obrazovke.
Vyberte jednu alebo viac dráh nástroja, ktoré sa majú zvýrazniť na grafickej obrazovke.
výhody:
- Nie je potrebné pamätať si názov cesty, ktorá sa má synchronizovať
- Veľmi užitočné pri synchronizácii stoviek sekvencií
- Môžete si byť istí, že ste vybrali správnu NC sekvenciu
Viacnásobné GOHOME
Môžete mať viac ako jednu pozíciu GO_HOME. Pri definovaní dráhy nástroja kliknite na položku Parametre. V časti Parameters (Parametre) kliknite na a potom kliknite na All (Všetky), aby ste videli všetky parametre a nastavili Category (kategóriu) na All categories. Ak chcete zobraziť CL dáta, kliknite na . V predchádzajúcich verziách ste museli vložiť užívateľské CL príkazy, aby ste umožnili viac pozícií GO HOME.
schopnosti:
Toto vylepšenie umožňuje multifunkčným strojom viac pozícií GO_HOME týkajúcich sa viacerých revolverov alebo vretien.

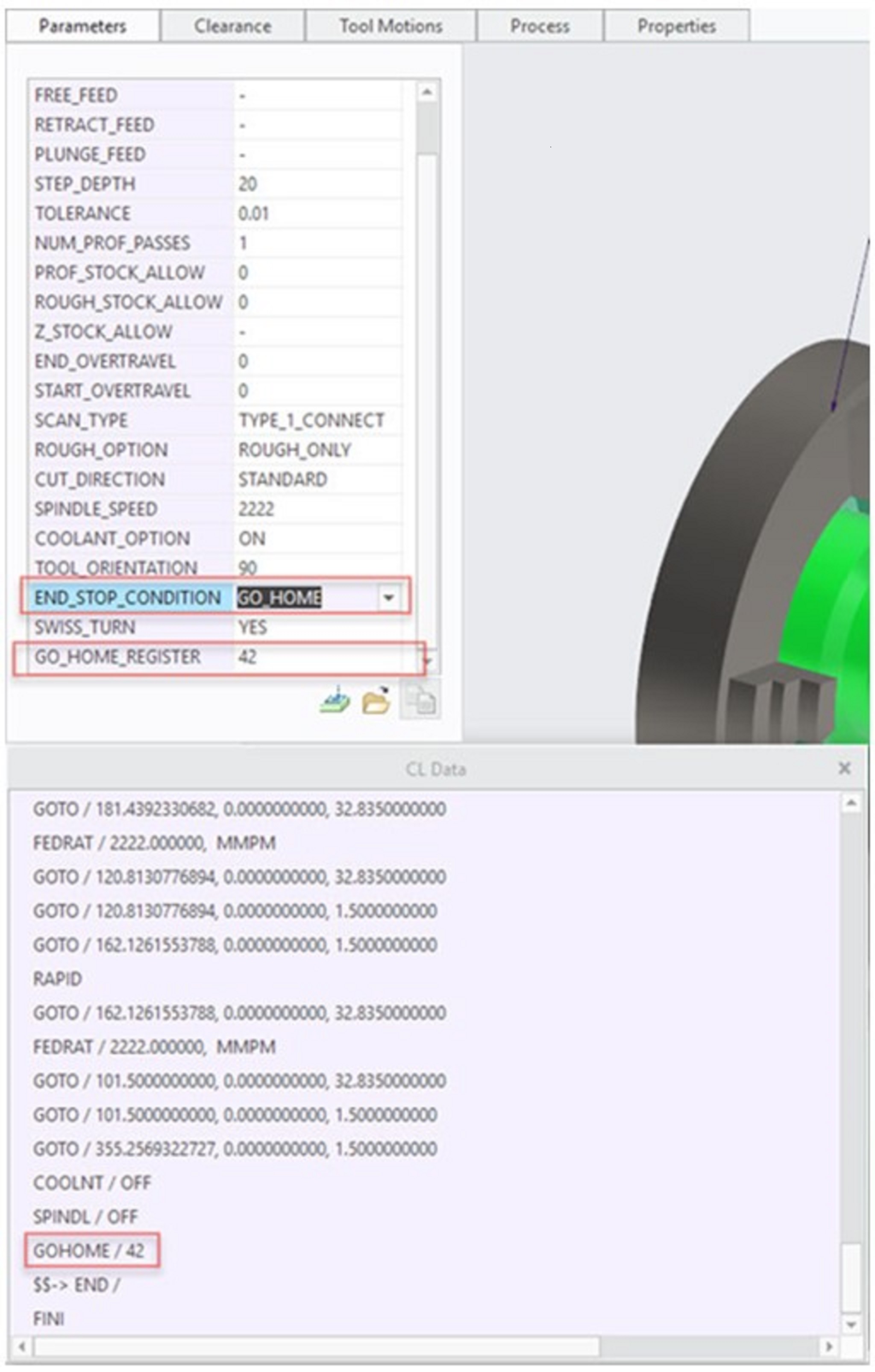

Nastavte parameter END_STOP_CONDITION na GO_HOME. Potom parametru GO_HOME_REGISTER priraďte číselnú hodnotu.
Zmeny sa prejavia v CL dátach.
Ak chcete monitorovať interakciu medzi parametrami a CL dátami, aktivujte PPRINT.
výhody:
- Eliminuje potrebu užívateľských CL príkazov
- Rýchlejšia a čistejšia definícia príkazov GOHOME v súbore CL dát
- Zníži sa počet kliknutí
