IPM Start Tools NC pre Obrábanie časť 2.

Základný popis nájdete v IPM Start Tools NC pre Obrábanie časť 1.

Používanie a tvorba vlastnej knižnice nástrojov.

Pre urýchlenie práce pri definovaní jednotlivých NC sekvencií je vhodné postupne si vytvoriť knižnicu používaných nástrojov a priradiť pre každý nástroj rezné parametre. Ako základ vašej knižnice môžete použiť práve našu knižnicu 2D a 3D nástrojov, kde je zahrnutých niekoľko nástrojov od viacerých výrobcov. Každý z týchto nástrojov má predvolené parametre pre obrábanie 5 základných druhov materiálu umiestnenú v adresári tools.

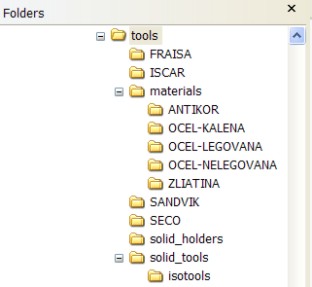

Pre správnu funkcionalitu je potrebné dodržať adresárovú štruktúru (obr 1.)

(Obr.1)

Túto adresárovú štruktúru si môžete dopĺňať o Vaše nástroje.

V adresároch nazvaných podľa výrobcov môžete zadať do súborov *.tpm tieto parametre pre nástroje:

TOOL_ID                        01_R0_5_60_M_FRAISA
TOOL_TYPE                  MILLING
LENGTH_UNITS          MILLIMETER
CUTTER_DIAM            1
CORNER_RADIUS     0.5
SIDE_ANGLE               -
LENGTH                       60
NUM_OF_TEETH       2
TOOL_MATERIAL       -
GAUGE_X_LENGTH  -
GAUGE_Z_LENGTH  -
TOOL_COMMENT      U_5288_100 l2_1

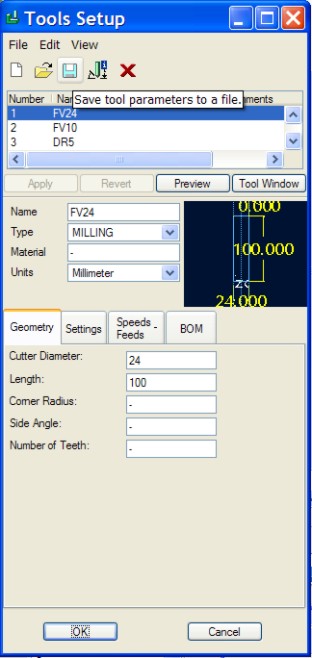

2D nástroj si taktiež môžete zadefinovať v prostredí Creo Elements/Pro (predtým Pro/ENGINEER)-a a uložiť do adresára (obr.2)

 (obr .2)

3D nástroj si namodelujte ako 3D model v prostredí Creo Elements/Pro (predtým Pro/ENGINEER)-a a uložíte do adresára solid_tools.
Tento model musí spĺňať niekoľko podmienok.

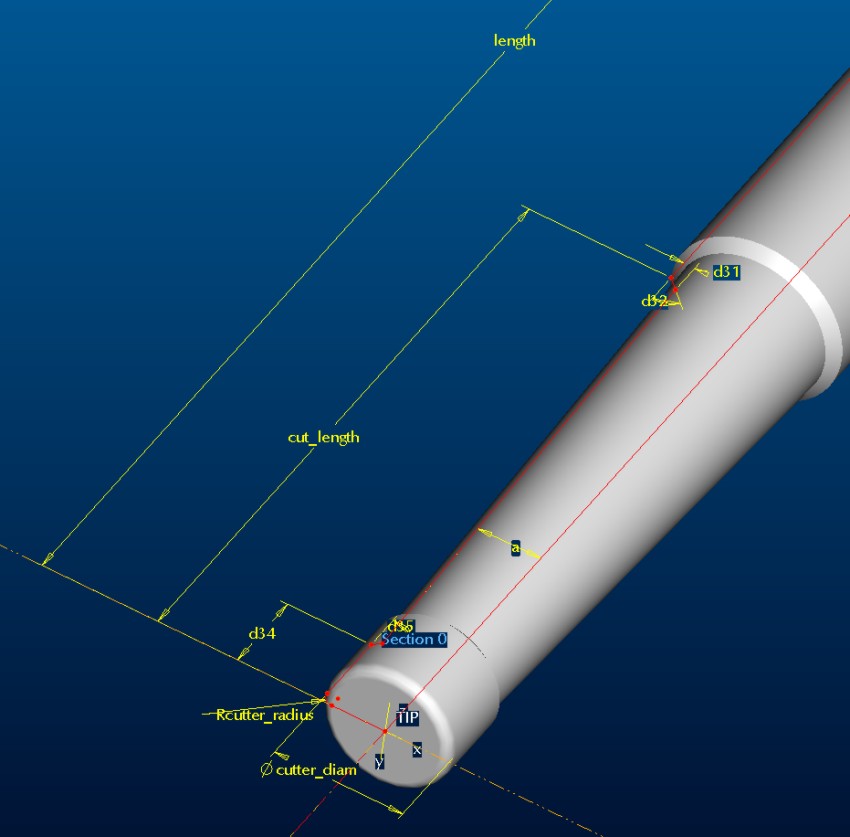

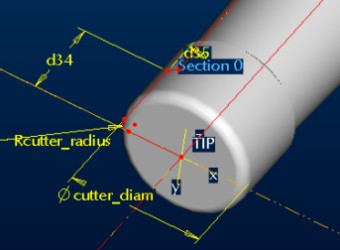

Názov a  súradnicového systému TIP so správnou orientáciou podľa obrázku. (obr .3)

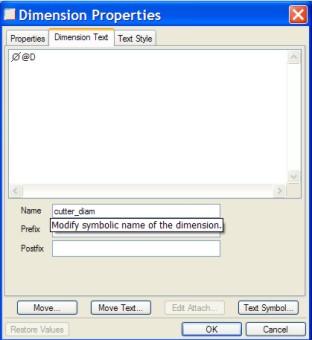

Musí byť zmenený symbolický názov kóty pomocou Dimension Properties (obr .4)

V časti materials sú vytvorené ďalšie adresáre členené podľa obrábaného materiálu.  Do týchto adresárov môžete zadať do súborov *.tpm tieto parametre pre nástroje:

CUT_DATA_UNITS                METRIC
APPLICATION_TYPE             ROUGHING
TOOL_SPINDLE_RPM          8000
TOOL_RADIAL_DEPTH        0.7
TOOL_SURFACE_SPEED   90
TOOL_FEED_RATE               6000
TOOL_FEED_PER_UNIT     0.19
TOOL_AXIAL_DEPTH            1.8
APPLICATION_TYPE              FINISHING
TOOL_SPINDLE_RPM
TOOL_RADIAL_DEPTH
TOOL_SURFACE_SPEED
TOOL_FEED_RATE
TOOL_FEED_PER_UNIT
TOOL_AXIAL_DEPTH

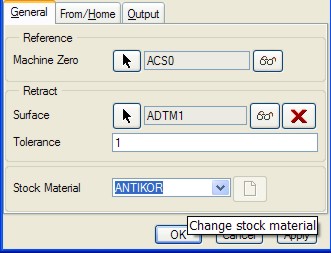

Pre každý nástroj je možné zadefinovať parametre pre hrubovanie a dokončovanie. Pokiaľ je nástroj určený len na hrubovanie tak parametre pre dokončovanie nechajte nevyplnené. Každý z týchto parametrov môžete kedykoľvek upraviť podľa vlastného uváženia po načítaní nástroja do obrábania. Potom je možné po zadaní obrábaného materiálu počas definovania operácie (obr.5)

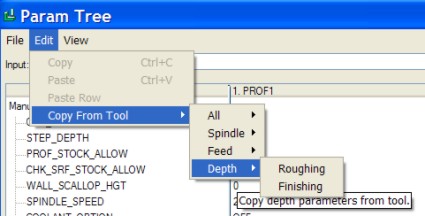

načítať tieto rezné parametre z nástroja pre NC sekvenciu. (obr.6)

Nastavenia v config.pro

pro_mf_tprm_dir D:\applic\IpmStartTools\mfg\tools\  - nastavuje cestu do kniznice nástrojov

search_path_file D:\applic\IpmStartTools\mfg\configs\tools.pro - nastavuje cesty do adresárov pre 3D nástroje
