Nová simulácia zatekania plastov PTC Creo Mold Analysis / CMA / .
CMA je nový produkt, ktorý nahrádza doterajšiu simuláciu zatekania plastu pomocou Plastic Advisor. CMA je určený na simuláciu vstrekovacieho procesu už počas návrhu výrobku, čim umožňuje rýchlo a presne analyzovať a optimalizovať každý návrh výrobku už počas návrhu výrobku . Konštruktér navrhovaného výrobku zároveň získava informáciu o vyrobiteľnosti navrhovaného dizajnu výrobku.
CMA je funkčne rozdelený na dva balíky:
PTC Creo Mold Analysis Foundation.
Volne dostupná verzia pre všetkých Creo 3.0 zákazníkov od verzie Creo 3.0 M010 s limitovanou funkčnosťou.
PTC Creo Mold Analysis.
Produktový balík s plnou funkčnosťou.
Ako sa dostanete k voľne dostupnej verzii ?

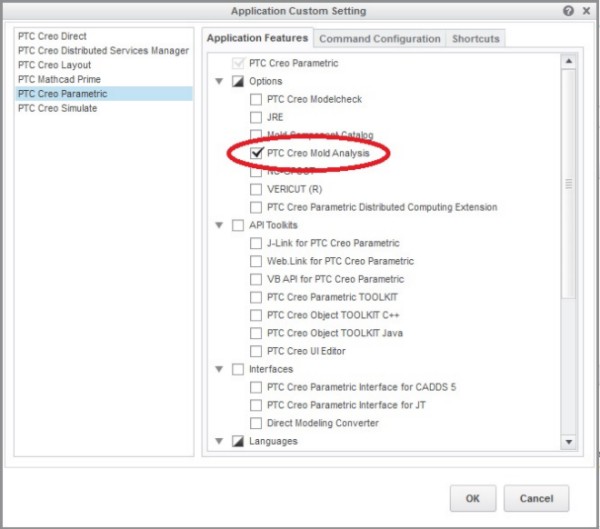

Nainštalujte si Creo 3.0 minimálne vo verzii M010. Počas inštalácie je potrebné zvoliť pri inštaláci PTC Creo Parametric voľbu PTC Creo Mold Analysis / Obr.1 /
Ak nemáte vo vašej licencii túto voľbu: # Optional Modules = Mold Analysis Lite, vyžiadajte is licenciu novú.

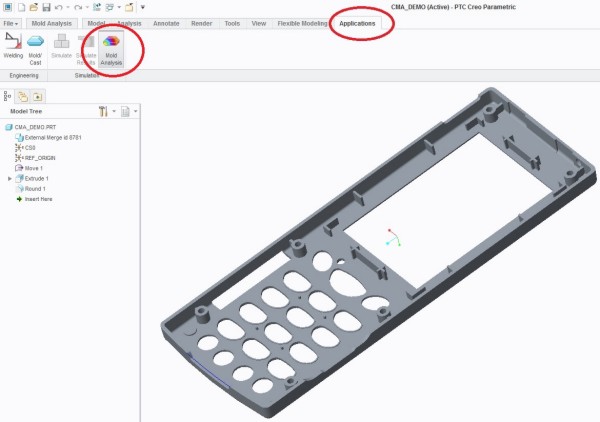

Otvorte model a otestujte si spustenie CMA / Obr.2 /
 |
|
Obr.1 Inštalácia. |
Obr.2 Spustenie Analýz. |

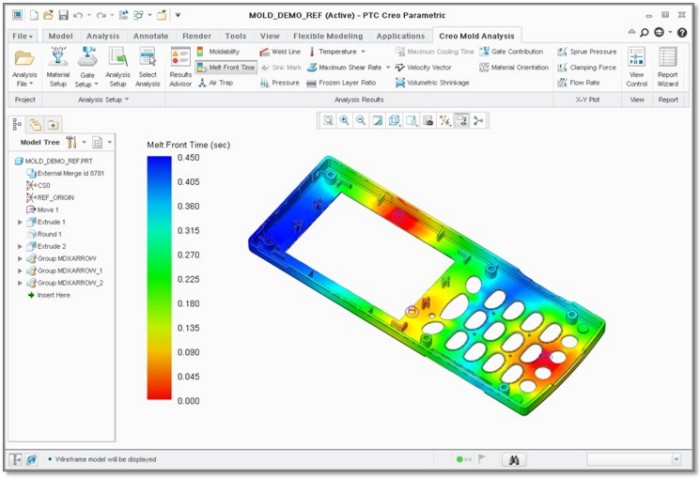

Jednoduché užívateľské prostredie plne integrované s Creo 3.0 .
 |
PTC Creo Mold Analysis / CMA /. |
Rozdiely voľne dostupnej PTC Creo Mold Analysis Foundation a plnej verzie PTC Creo Mold Analysis .
|
PTC Creo Mold Analysis |
PTC Creo Mold Analysis Foundation |
Material Library / Knižnica Meteriálov |
~ 6500 |
10 |
Gate Number / Počet Vtokov |
Viacnásobný |
1 |
Mesh Size Control / Nastavenie Veľkosti Siete |
ANO |
NIE |
Suggested Molding Conditions / Odporúčané Podmienky |
ANO |
ANO
|
Melt Front Time / Čas Plnenia Výlisku |
ANO |
ANO |
Air Trap / Vzduchové Bublinky |
ANO |
NIE |
Weld Line / Čiary Zvaru |
ANO |
NIE |
Material Orientation / Orientácia Materiálu |
ANO |
NIE |
Moldability (Confidence of fill) / Predpoklad vyplnenia formy |
ANO |
NIE |
Presssure / Tlak |
ANO |
NIE |
Temperature / Teplota |
ANO |
NIE |
Bulk Temperature / Stredná Teplota |
ANO |
NIE |
Central Temperature / Centrálna Teplota |
ANO |
NIE |
Velocity Vector / Vektor Prúdenia |
ANO |
NIE |
Max. Shear Stress / MAX. Šmykové Napätie |
ANO |
NIE |
Max. Shear Rate / MAX. Šmyková Rýchlosť |
ANO |
NIE |
Frozen Layer Ratio / Pomer Chladnutia Plastu |
ANO |
NIE |
Volume Shrinkage / Zmrštenie objemu |
ANO |
NIE |
XY Curve (Sprue Pressure, Clamp Force, Flow Rate) |
ANO |
NIE |
Gate Contribution / Podiel Vtoku na Plnení |
ANO |
NIE |
Gate Location Adviser / Poradca Miesta vtoku |
ANO |
NIE |
Cooling Time Indicator / Indikátor Času Chladenia |
ANO |
NIE |
L/t Indicator / L/t Indikátor |
ANO |
NIE |
Sink Mark Index / Index Deformácií |
ANO |
NIE |
Cycle Time (Estimated Cooling Time) / Čas Cyklu |
ANO |
NIE |
Parallel Computation / Paralelný Výpočet |
ANO |
ANO |
Result Adviser (Analysis Results) / Analýza Výsledkov |
ANO |
ANO |
Summary & Report Generator / Generátor Výsledkov |
ANO |
ANO |
|
