VRML (Virtual Reality Modeling Language)

Čo je to VRML súbor?

VRML súbor pozostáva z informácií priestorových modelov z CAD systémov, ktoré je možné zobraziť na internetovej stránke v prehladiači (Internet Explorer, Firefox, Opera atd.). Inač povedané: 3D model vytvorený v CAD systéme a uložený ako VRML súbor. Takto transformovaný 3D model je možné zobraziť v internetovom prehliadači. Zobrazený 3D model je vierohodný s výstupom z CAD systému.

Akým spôsobom je možné prezrieť si virtuálny model uložený ako VRML súbor?

Prvým krokom pri prezeraní 3D modelov v internetovom prehliadači je nutne implementovať do prehliadača plug-in (1,6 MB) podporujúci zobrazovanie VRML súborov. Ak sa na danej stránke nachádza VRML súbor, tento súbor sa aktivuje a daný 3D model je možné natáčať v priestore, zväčšovať, zmenšovať, približovať. Na danom modely máte možnosť zobraziť jeho krivky, poprípade je možné daný model mať v renderovanej podobe. Niektoré internetové stránky sú tvorené odkazmi na VRML súbory. Tieto súbory je možné stiahnuť na HDD, nezávislé otvoriť v samostatnom okne internetového prehliadača, alebo VRML prehliadača.

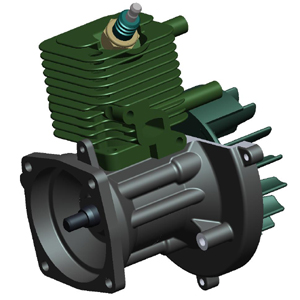

Pre zobrazenie VRML modelu si nainštalujte plug-in (1,6 MB).	Po kliknutí na obrázok je možné zobraziť VRML zostavu (6 MB) v novom okne.

Konverzia z 3D modelu (zostavy) vytvoreného v CAD systéme Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 2.0

Jeden zo spôsobov, akým je možné vytvoriť VRML súbor z 3D modelu vytvoreného v programe Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 2.0, je:
      1.) Vytvoriť 3D model (zostavu) v programe Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 2.0.
      2.) Uložiť model (zostavu) do požadovaného formátu (*.wrl) File>Save a Copy> *.wrl.
      3.) Nadefinovanie parametrov pre VRML súbor (kvalita zobrazovaného modelu, parametre, pohľady).

Typy VRML súborov.

Pri ukladaní 3D modelu je možné uložiť virtuálny model do dvoch formátov:
*.wrl (1.0) - potrebné doinštalovať konventor z 1.0 na 2.0 (0,2 MB),
*.wrl (2.0) - štandard.

Konfiguračné voľby:

direct_vrml	Povolí priamu VRML konverziu.
sim_pp_vrml_export_format	Definuje požadovaný výstup do VRML1.0, alebo VRML2.0 (štandard).
sim_pp_vrml_feature_edges	Definuje požiadavku na 3D model, ktorý bude zahŕňať aj pomocné krivky.
vrml_background_color	Export modelu do VRML s pozadím nastaveným v prostredí Creo Elements/Pro (predtým Pro/ENGINEER).
vrml_explode_lines	Export modelu do VRML s použitím pomocných čiar pri rozloženej zostave.
vrml_export_resolution	Definuje kvalitu detailov modelu vo VRML súbore.
vrml_file_duplicate_material	Voľba zobrazenia skutočných farieb priradených k modelu.
vrml_multiple_views	Možnosť nastavenia a uloženia pohľadov do VRML súboru, ktoré sú nadefinované v 3D modeli (zostave).
vrml_parameters	Možnosť nastavenia a uloženia parametrov do VRML súboru, ktoré sú nadefinované v 3D modeli (zostave).
vrml_simprep_export	Možnosť nastavenia a uloženia zjednodušenej reprezentácie do VRML súboru.
www_export_geometry_as	Špecifikuje jeden z výstupných formátov.

Pozn.: konfiguračné voľby nie je nutné nastavovať. Nastavenie konfiguračných volieb zjednodušuje prácu pri ukladaní do VRML súboru.

Výhody VRML súborov:

- presné zobrazenie virtuálneho modelu,
- užívateľsky prístupné ovládanie zobrazeného modelu,
- možnosť prezentovania 3D CAD modelov prostredníctvom IE.
- možnosť zobrazovať zostavy

Nevýhody VRML súborov:

- nutné doinštalovať plug-in (1,6 MB) do internetového prehliadača,
- samotná veľkosť *wrl formátu (nevýhodné pri väčších zostavách).
