Ako používať dynamické odrezanie v 3D CAD systéme Creo Elements/Pro (predtým Pro/ENGINEER) Mechanism Dynamics (modul pre riešenie dynamiky), alebo Creo Elements/Pro (predtým Pro/ENGINEER) design animation (modul pre tvorbu animácií)

Táto technika sa dá používať pri rôznych prezentáciach respk. demách, kde vnútorné komponenty Pro/E zostavy sú odkryté, aby sa dali prezerať respk. skúmať.

• Začnime tvorbou noveho modelu v Pro/ENGINEERi guľového tvaru. Špecifikujme že rozmer tejto súčiastky bude väčší ako najväčší rozmer na zostave.

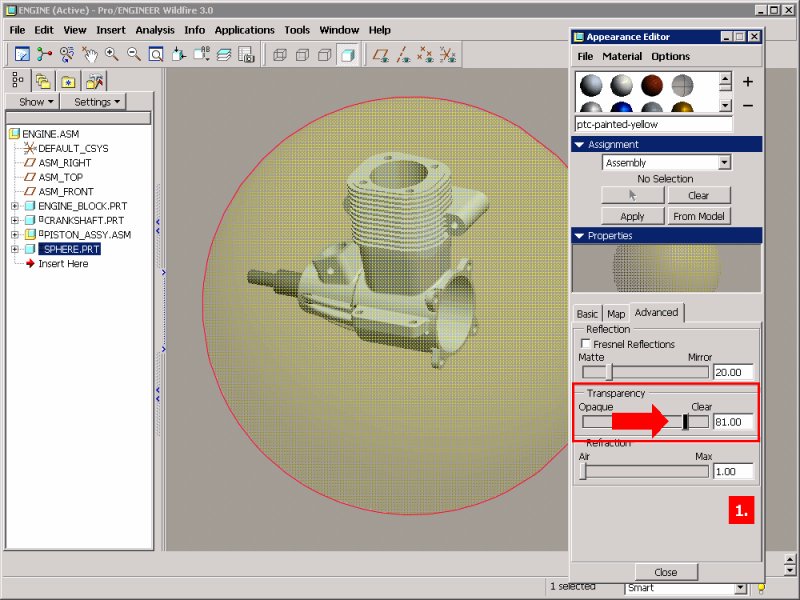

• Prizostavme danú súčiastku do aktuálnej zostavy použitím väzieb pre definovanie mechanizmov, ktoré nám umožnia definovať stupne voľnosti pohybu pre rotáciu a posuv. Možme použiť väzbu čapovú, alebo cylindrickú. Zmeňme farbu guľového modelu na plne transparentnú. (Obr.  1)

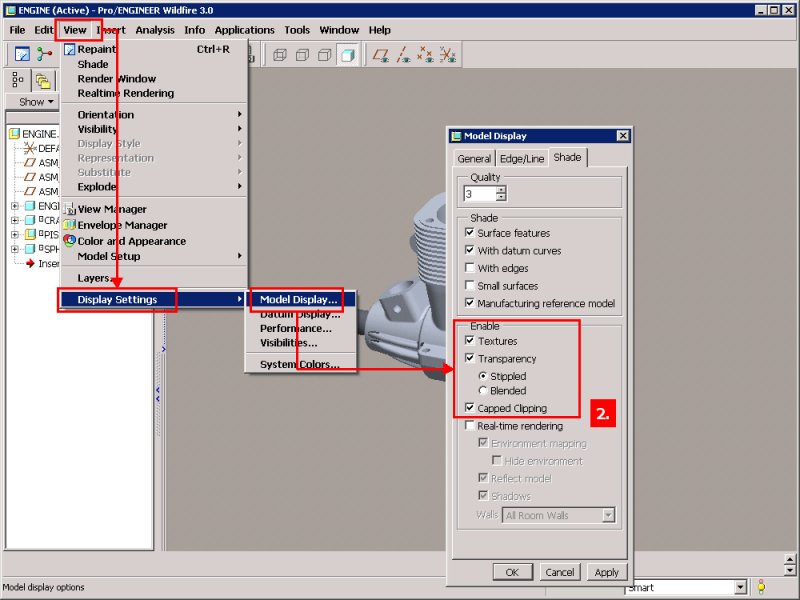

• Z menu Creo Elements/Pro (predtým Pro/ENGINEER)a vyberme: >View >Display Settings >Model Display (zobrazenie>nastavenie zobrazenia>zobrazenie modelu) a skontrolujme či “Transparencies” (transparentnosť) a “Capped Clipping”  (zastrihnutie) voľby sú zapnuté. (Obr. 2)

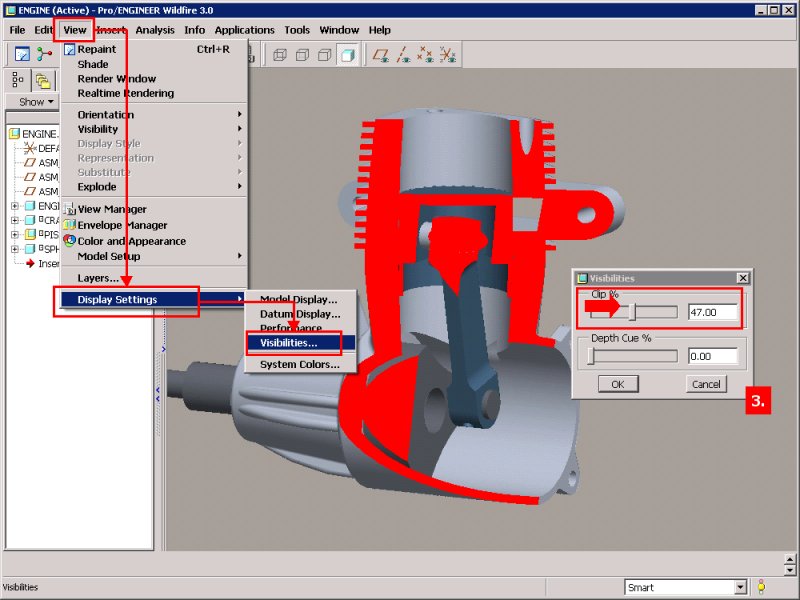

• Z hlavného menu vyberme: >View >Display Settings >Visibilities (Zobrazenie>nastavenie zobrazenia>viditeľnosť) a nastavme Clip % (vymedzenie) na hodnotu 50% (Obr. 3)
• Spustíme si aplikáciu Creo Elements/Pro (predtým Pro/ENGINEER) Mechanism Dynamics alebo modul Creo Elements/Pro (predtým Pro/ENGINEER) design animation použitím následujúcej voľby v menu: >Application >Mechanism (aplikácie>mechanizmy)

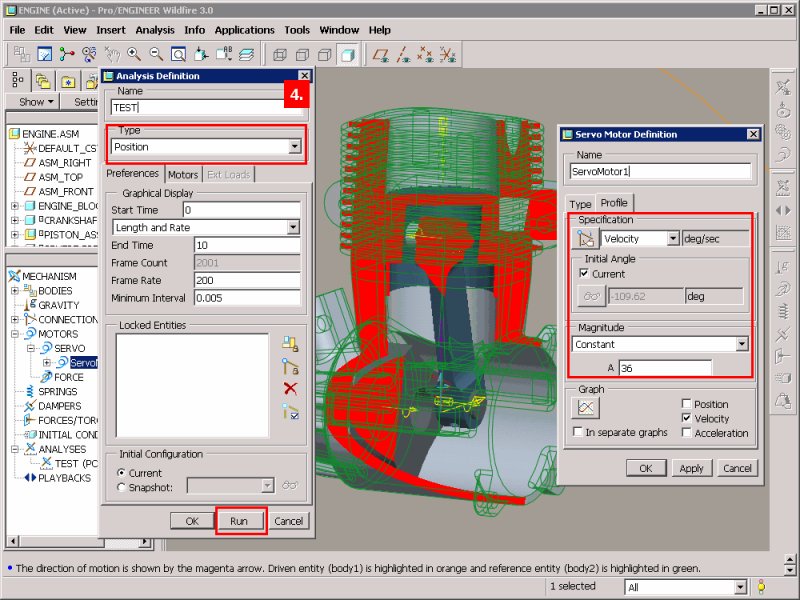

• V Creo Elements/Pro (predtým Pro/ENGINEER) Mechanism Dynamics, definujme servo motor, ktorý bude rotovať guľovou súčiastkou a nadefinujeme kinematickú analýzu daného pohybu. (Obr. 4)
• V Creo Elements/Pro (predtým Pro/ENGINEER) design animation module, vložme tiež servo motor na časovú os a vytvorme si animáciu.

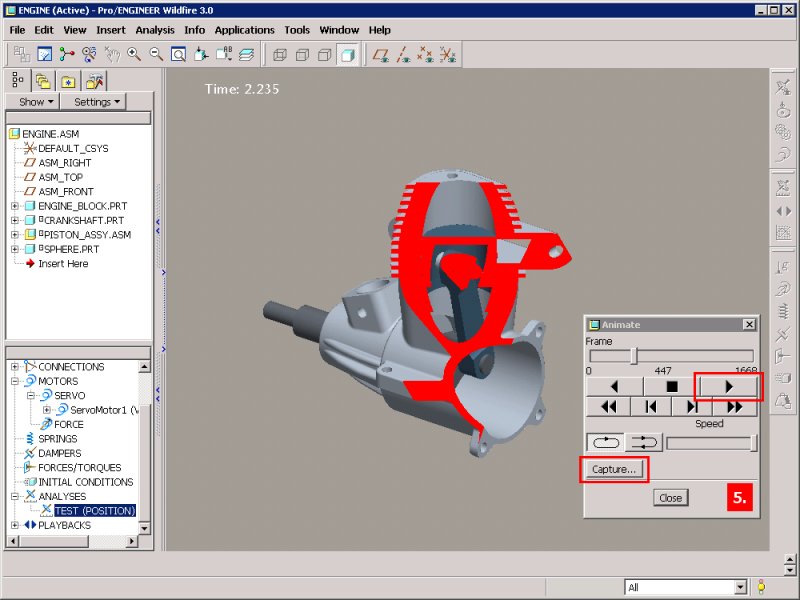

• Aktivujme si ikonku Playback a spusťme si animáciu. Vieme si uložiť túto animáciu do MPEG formátu. (Obr. 5)
