Ako pracovať s Tabuľkou Roznásobenia v Tabuľke tvarovej príbuznosti.

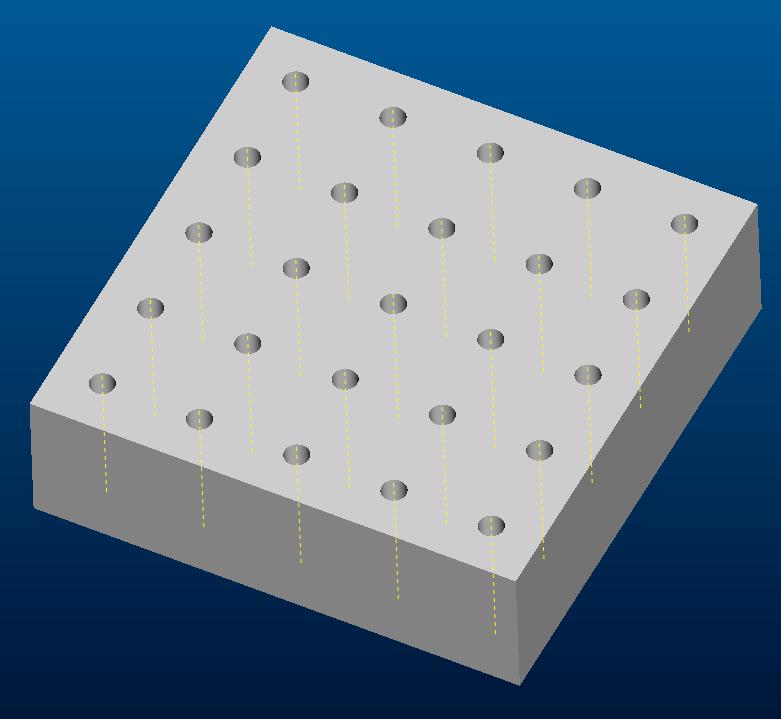

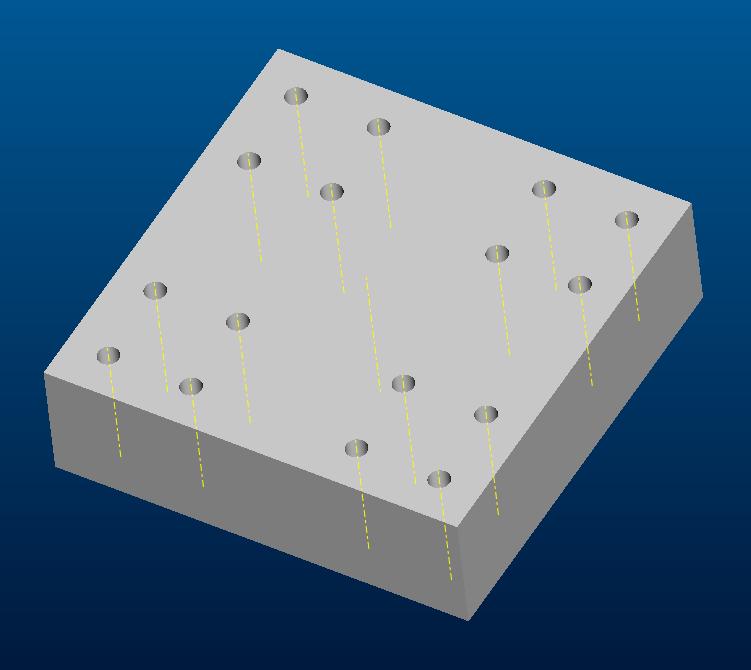

V tomto tipe nájdete ako je možné pomocou Pattern ( Roznásobenia ) riadeného tabuľkov vytvoriť rozdielne konfigurácie inštancií vo Family Table ( Tabuľke tvarovej príbuznosti ). Našim zámerom je vytvoriť generickú súčiastku s roznásobením otvorov na kvádri rozmerov 100 x 100 mm obr.1 a vytvoriť v Tabuľke tvarovej príbuznosti jednu inštanciu s alternatívnym rozmiestnením otvorov obr.2.
Preto aby bolo vytvorenie Roznásobenia riadeného tabuľkov čo najjednoduchšie je Roznásobenie vhodné vytvoriť najskôr na základe rozmerov a potom previesť na Roznásobenie riadené tabuľkou.
Vytvorte na kvádri otvor použitím Inset > Hole ( Vložiť > Diera)
Vyberte vrchnú plochu pre umiestnenie Straight ( priamej ) diery
Priemer otvoru zvoľte 5, hľbka otvoru Thru All ( Cez všetko )

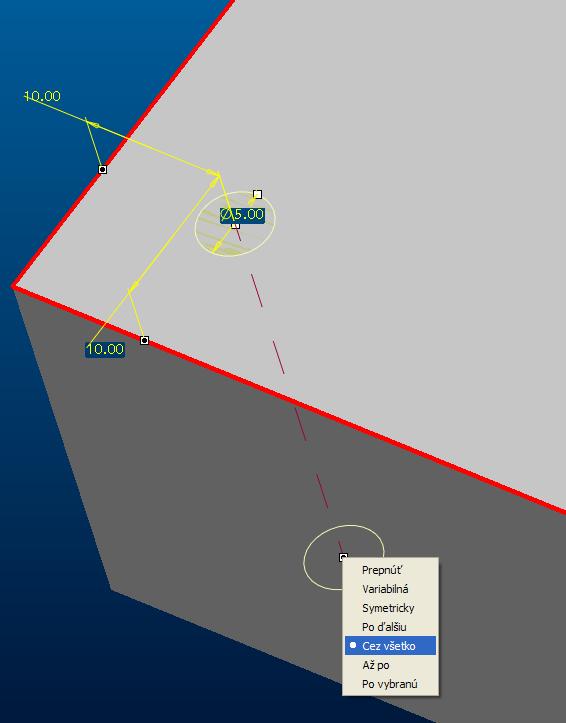

Odsadenie otvoru od hrán zvoľte 10 obr.3
Vyberte vytvorený otvor a Vytvorte Pattern ( Roznásobenie ) otvoru pomocou Edit > Pattern ( Úpravy > Roznásobiť )
V nástrojovej lište nechajte navolené Dimension ( Kóta ). Vyberte kótu pre roznásobenie v prvom smere, zadajte hodnotu prírastku 20. Stlačením pravého tlačidla na myške sa prepnite na kótu pre 2 smer. Vyberte druhú kótu a zadajte hodnotu prírastku 20.

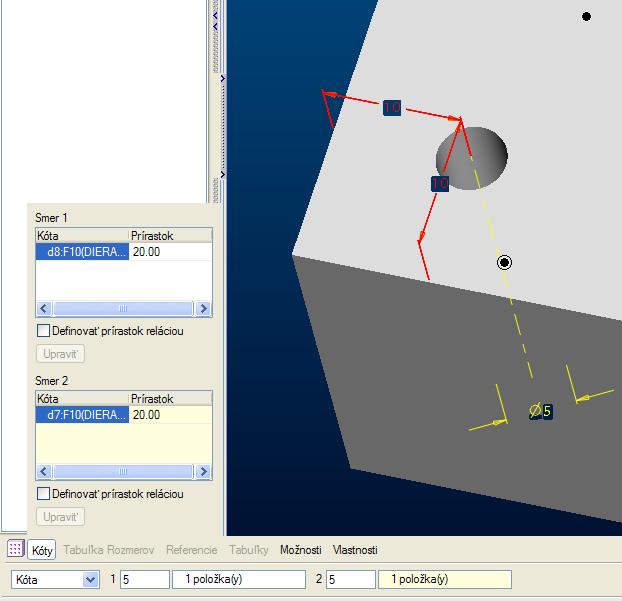

V nástrojovej lište na spodku okna zadajte počet inštancií pre oba smery 5 obr.4
Dokončite Roznásobenie s 25 inštanciami. Dostanete súčiastku ako na obr.1
Vyberte s strome modelu novovytvorené roznásobenie a stlačte pravé tačidlo na myške > Edit Definition ( Zmeniť Definíciu ). Potom zvoľte namiesto Dimension ( Kóta ) voľbu Table ( Tabuľka ) s roletového menu v nástrojovej lište
Po tejto zmene bude roznásobeniu priradená tabuľka TABLE1 ( názov je možné zmeniť kliknutím na Tables v nástrojovej lište, pre tento príklad nechajte názov TABLE1)
Potvrďte zmeny a dokončite tento prvok.
Teraz potrebujeme vytvoríť ďalšiu tabuľku pre to isté roznásobenie. Predtým je vhodné zistiť číselné označenie otvorov ktoré chceme s tabuľky odstrániť.

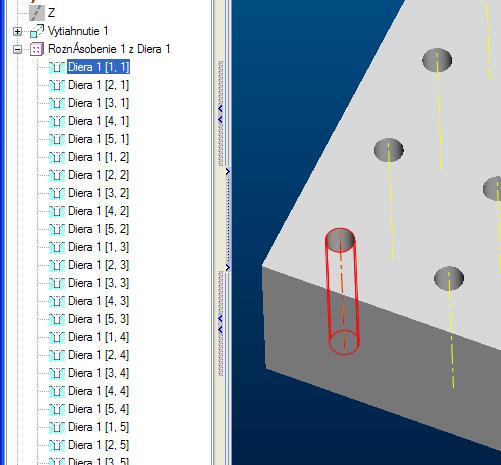

V strome modelu vyberte otvor vytvorený v roznásobení ako prvý, stlačte pravé tlačidlo na myške a zvoľte Info > Feature ( Info > Prvok )
V prehliadači sa otvorí okno s informáciami o otvoroch vrátane ich označenia napríklad Diera 1[6]. V Informáciách o Children ( Potomkoch ) prvého otvoru si pomocou kliknutia na označenie otvoru pozrite umiestnenie otvorov 11, 12, 13, 14, 15, 3, 8, 18, a 23 , ktoré chceme vynechať.
Teraz vytvorte druhú tabuľku pre Roznásobenie:
Zvoľte Edit > Pattern Table ( Úpravy > Tabuľka roznásobenia ), vyberte TABLE1, a kliknite na Actions > Write ( Možnosti > Zapísať ). Tabuľka bude uložená na disk do súboru "table1.ptb.1".
Zvoľte Actions > Read ( Možnosti > Načítať ), vyberte z dialógového okna "table1.ptb". Zadajte nový názov TABLE2
V dialógovom okne Tables ( Tabuľky ) máte teraz TABLE1 a TABLE2
Teraz je potrebné editovať TABLE 2 aby sme docielili požadovaný stav.
Vyberte TABLE2 v dialógovom okne Tabuľky a zvoľte Actions > Edit ( Možnosti > Upraviť ). Tabuľka sa otvorí do textového editora, kde nájdete diery s ich názvom a hodnotami určujúcimi polohu otvorov.
Všimnite si že prvý otvor sa v tabuľke nenachádza. V riadku "! idx" " d8(10.00)" " d7(10.00)" je zaznačená jeho poloha , ale nemá priradené čislo idx. Ak chceme vynechať otvory 11, 12, 13, 14, 15, 3, 8, 18, a 23 je potrebné v tabuľke odstaviť riadky začínajúce číslom nižšim o hodnotu 1.
Zadajte na začiatok riadku začínajúceho číslom 10, 11, 12, 13, 14, 2, 7, 17, a 22 symbol @ .
Po ukončení editovania jednoducho zatvorte textový editor.
Správnosť editácie si môžete overiť tak, že vyberiete TABLE2 v dialógovom okne a zvolíte Actions > Activate ( Možnosti > Aktivovať ).
Kliknite na OK v dialógovom okne. Po regenerácii modelu dostanete stav ako na obr.2 Prípadne znovu zvoľte Edit > Pattern Table a upravte TABLE2 znovu.
Zvoľte Edit > Pattern Table ( Úpravy > Tabuľka roznásobenia ), a znovu si aktivujte TABLE1.
Nakoniec vytvoríme v Tabuľke tvarovej príbuznosti inštanciu s TABLE2
Kliknite na Tools > Family Table ( Nástroje > Tabuľka tvarovej príbuznosti ), potom Insert > Columns (Vložiť > Stĺpce), zvoľte Pattern Table ( Tabuľka Násobenia ) a kliknite v grafickom okne na jednu z dier. Potom OK. V tabuľke pribudne stĺpec s označením Pattern table kde máte umiestnenú TABLE1.
Pridajte ďalšiu inštanciu do tabuľky.
Kliknite do bunky pod TABLE1 a namiesto * napíšte TABLE2.
Novovytvorenú Inštanciu s Roznásobením riadeným s TABLE2 si môžete pozrieť pomocou Tools > Preview ( Nástroje > Náhľad ). Dostanete výsledok ako na obr.2
