TIP: (Nový Prvok) Auto Round v Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 4.0

Verzia: ProE Wildfire4.0

Koncepcia tohto nového prvku je podobná so skrytou konfiguračnou voľbou ” allow_round_all” pre ProE 2001, Wildfire, Wildfire2.0 and Wildfire3.0
Ak už používate verziu ProE pre-Wildfire 4.0, tak sa môžete pozrieť na tip dole:

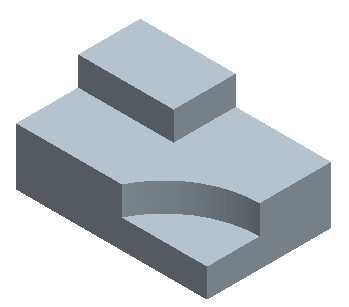

1. Otvorte súbor súčiastky z ktorej chcete odstrániť všetky ostré hrany.

2. Zvoľte príkaz Insert > Auto Round z horného menu.

3. Zobrazí sa nova nástrojová lišta pre automatické zaoblenie rohov.

Môžete zadať odlišné hodnoty polomerov pre konvexné a konkávne radiusy. Položka vľavo je pre konvexný polomer a vpravo pre konkávny.
Konvexný: vonkajšie zakrivenie, vonkajší oblúk. Odstráni materiál prvkom zaoblenia v Creo Elements/Pro (predtým Pro/ENGINEER)i.
Konkávny: vnútorné zakrivenie, vnútorný oblúk. Pridá materiál prvkom zaoblenia v Creo Elements/Pro (predtým Pro/ENGINEER)i.
Ďalšie riadiace prvky v nástrojovej lište Auto Round.

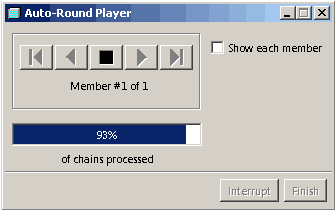

4. Ak je prvok kompletne nadefinovaný, stlačte tlačidlo na vykonanie. Prehrávač automatického zaoblenia zobrazí vykonavanie prvku auto round. Všimnite si, ze čas potrebný k vytvoreniu prvku auto round bude závislý od zložitosti súčiastky.

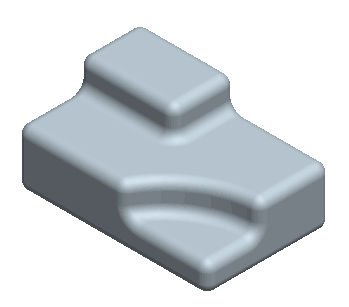

Obrázok dole znázorňuje súčiastku s vytvoreným prvkom auto round.

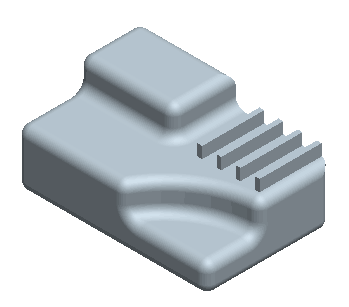

** Auto Round je inteligentný prvok. Objekty, ktorých veľkosť je menšia ako hodnota zaoblenia budú preskočené v procese automatického zaobľovania. Viď. Obrázok dole.
