Automatická zámena komponentov v zostave

Pro|ENGINEER pre každú zostavu (model) automaticky generuje štandardný program. Tento program obsahuje postupnosť krokov definovania tvorby zostavy (modelu). V tejto sekcii sa zameriame na jednu z funkčností modulu Pro/PROGRAM dostupného z režimu Assembly.

Pro/PROGRAM je modul systému Pro|ENGINEER, ktorý umožňuje zautomatizovať tvorbu modelov a zostáv. Je rozdelený do niekoľkých sekcií (vstupné parametre, relácie, prvky, komponenty, hmtnostné charakteristiky). Pri zámene komponentov budeme využivať sekciu vstupných parametrov a sekciu komponentov. (Spustenie Pro/Programu: Tools>Program...>Edit Design (Nástroje>Program...>Upraviť Program))

pozn.:  Pro/PROGRAM je možné spustiť ak máte licenciu Advanced Assembly Extension (pokročilé modelovanie zostáv)

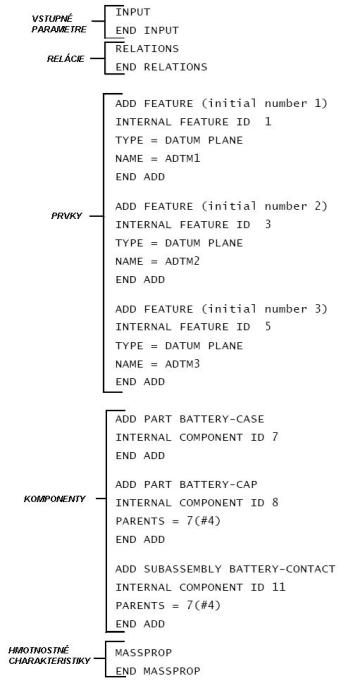

Príklad štandardného programu:

Zámena komponentov v zostave

Pomocou programu môžeme jednoducho zamieňať komponenty v zostave tzv. zameniteľnými komponentami. Ak komponent nie je zameniteľný, program sa preruší a zostane na svojich pôvodných hodnotách.

Zameniteľným komponentom môže byť:

• Inštancia tabuľky tvarovej príbuznosti (Family Table)
• Člen zo zameniteľnej zostavy (Interchange Assembly)
• Návrh modelu (Layout)

Jednoduchý príklad zámeny modelu

Zámeny komponentov sú riadené parametrami. Ak budeme uvažovať jednoduchý priklad zámeny podložky pod maticou, tak predpokladáme že podložka bude nadobúdať dve inštancie (plochá a poistná) t.j. vytvoríme parameter (Tools>Parameters (Nástroje>Parametre)) TYP_PODLOZKY ktorý bude ako STRING.

V sekcii “VSTUPNÉ PARAMETRE” napíšte:

INPUT

TYP_PODLOZKY STRING

"ZADAJTE TYP PODLOZKY: PLOCHA alebo POISTNA"

END INPUT

a do sekcie komponenty zadajte:

ADD PART (TYP_PODLOZKY)

pozn: odstránte pôvodný názov modelu a nahraďte ho názvom parametra v zátvorkách

INTERNAL COMPONENT ID 64 PERENTS = 65(#5)

END ADD
