EXPORT DO FORMÁTU .DXF

Väčšina z vás sa už určite stretla s požiadavkou od zákazníka, aby výkresy boli exportované iba vo formáte podporovanom danou CAD aplikáciou. Najviac používaným formátom je DXF (Drawing Exchange Format). Napr. zákazník požaduje špecifický formát pre kóty, text a iné entity, z dôvodu iného nadefinovaného prostredia v jeho CAD aplikácii, pripadne ak je požiadavka na totožný výkres v dxf ako i v drw (napr. zhodné názvy hladín). ProENGINEER od verzie 2000i a vyššie, umožňuje pomocou konfiguračnej voľby "dxf_export.pro" tieto nastavenia:

• MAP_COLOR  -  Definovanie rozličných farieb entít

• MAP_LAYER   -  Definovanie hladín

• MAP_STYLE_LINE  -  Definovanie štýlu čiary

• MAP_FONT    -  Definovanie fontov

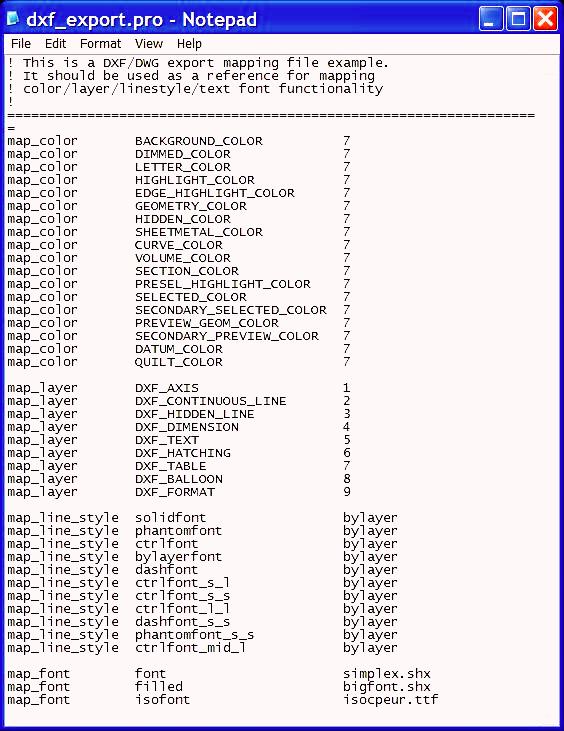

Tento súbor sa nachádza v adresári C:\applic\proeWildfire3\text\intf_configs, prípadne vo vami zvolenom adresári, pričom treba nastaviť: Tools - Option - dxf_export_mapping_file - browse a zadefinovať cestu ku konfiguračnému súboru dxf_export.pro.

Ak potrebujete napr. zmeniť farbu kót, tak v dxf_export.pro, v riadku, kde sa nachádza "MAP_COLOR LETTER_COLOR zmeníte hodnotu na "5". Tým docielite, že po exporte do dxf formátu, budú kóty v Autocade, poprípade inej CAD aplikácii vykreslené modrou farbou a nie štandardnou žltou. Číslica "5" predstavuje číslo farby z palety farieb Autocadu.

• 1 = Červená

• 2 = Žltá

• 3 = Zelená

• 4 = Tyrkysová

• 5 = Modrá

• 6 = Fialová

• 7 = Biela/Čierna (záleží od nastavenia farby pozadia)

• 8 = Tmavosivá

• 9 = Svetlosivá 10-255 = rôzne odtiene farieb 1-9
