Nastavenie imporut zostavy zo STEP súboru.



Po načítaní zostavy zo Step súboru v štandardnom predvolenom nastavení dôjde k načitaniu zostavy tak, že vo vytvorenej zostave sú všetky plochy, ktoré sú obsiahnuté v importovanom súbore a nebolo možné z nich vytvoriť objem, načitané ako zostavné prvky. Toto nastavenie je predvolené od verzie Pro/ENGINEER WIldfire 5.0 až po súčastnú verziu PTC Creo 3.0. Toto nastavenie nevyhovuje každému a je ho možné meniť pomocou konfiguračnej voľby nastavenej v súbore config.pro. Pri načitaní dát využite moznosť Customize layers, kde máte možnosť riadiť viditeľnosť všetkých objektov , ktoré načitavaný step súbor obsahuje.

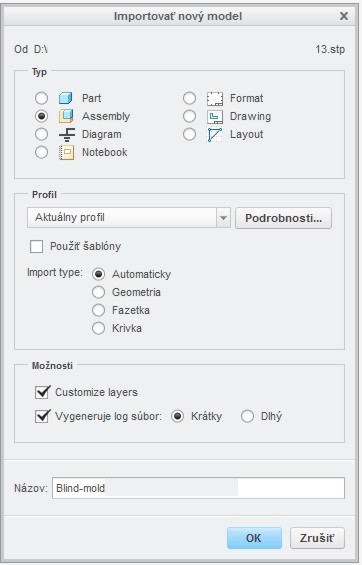

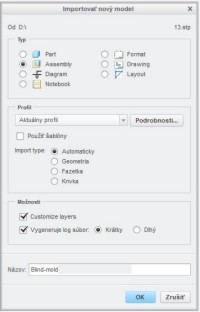

Customize layers





Zmenu nastavenia je možné  previesť pomocou skrytej config.pro voľby step_in_extract_shell_models, ktorá môže byť nastavená na tieto hodnoty:

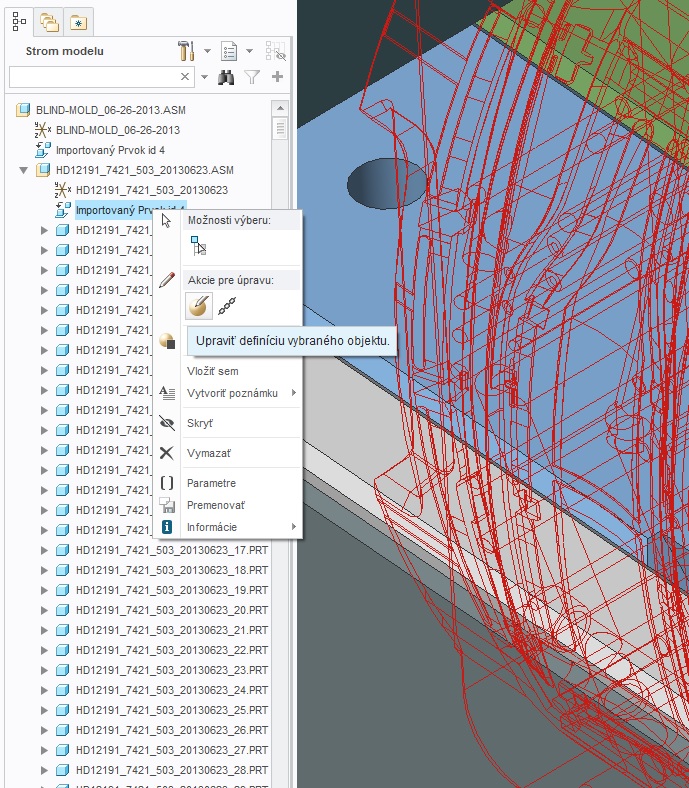

- feature /prvok/ - štandardne predvolené nastavenie. Toto nastavenie zabezpeči načitanie všetkých plôch modelu vytvorených z objemového modelu tenkostennej škrupiny z importovaného súboru a ich umiestnenie v importovaných dátach na úroveň zostavy ako zostavného konštrukčného prvku.

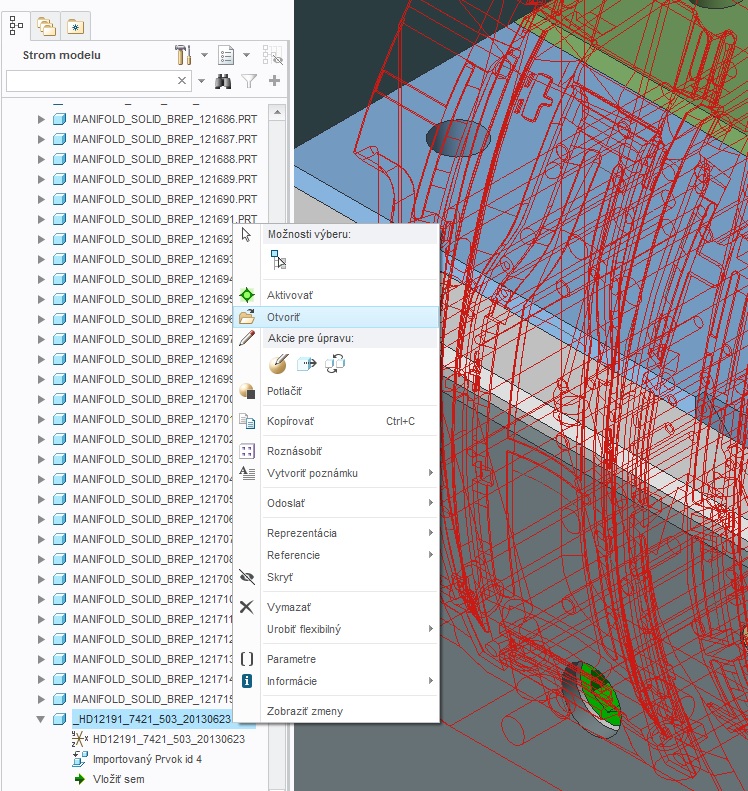

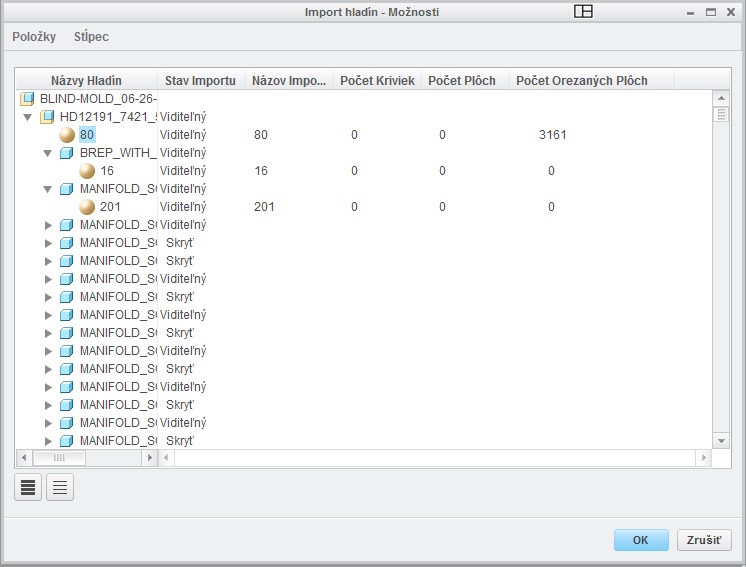

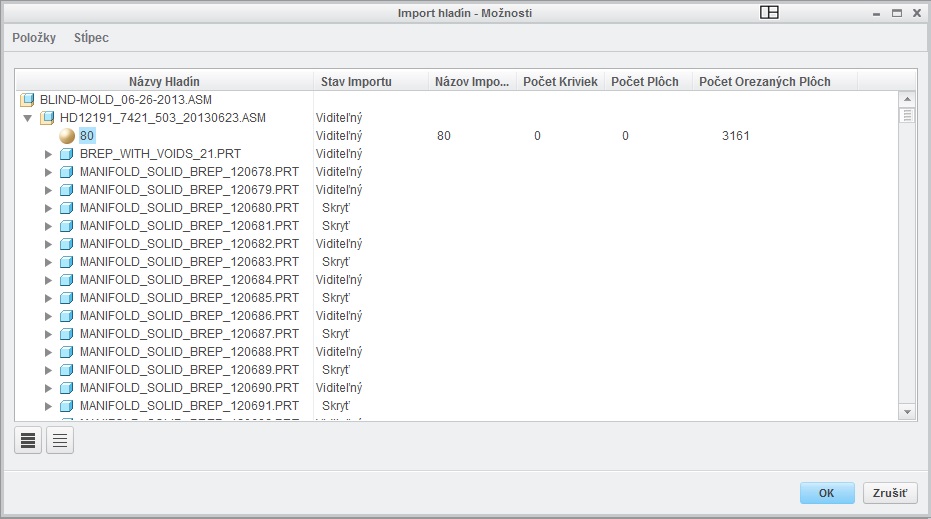

 zobrazenie viditeľnosti  nastavenie viditeľnosti  načitané prvky



- single_part /jeden_model/ - Všetky plochy modelu vytvorené z jedného objemového modelu tenkostennej škrupiny z impotovaného súboru sú umietnené v importovaných dátach na úroveň zostavy ako jeden samostatný model. Toto je nastavenie, ktoré bološtandardne predvolené pre staršie verzie softvéru Pro/ENGINEER.

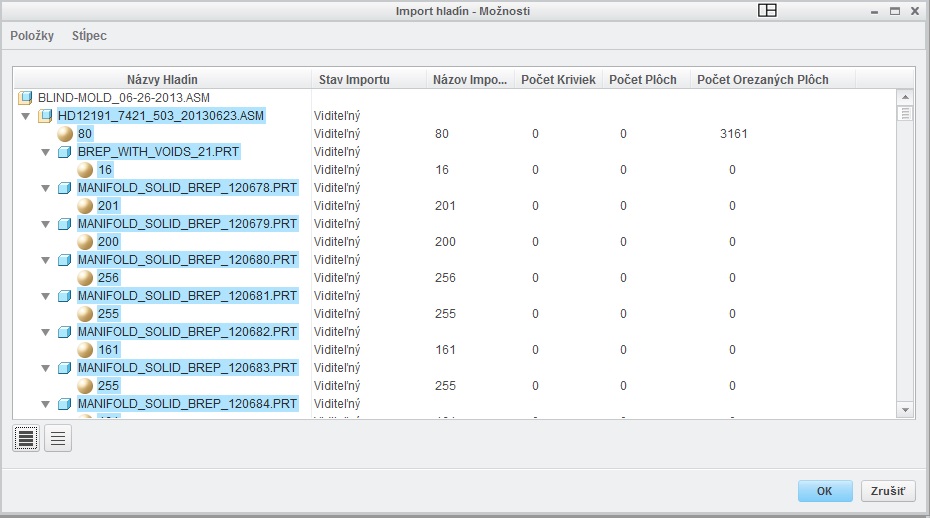

  nastavenie viditeľnosti   načitaný model


- multiple_parts /viac_modelov/  - Všetky plochy modelu vytvorené z jedného objemového modelu tenkostennej škrupiny z impotovaného súboru sú umietnené v importovaných dátach na úroveň zostavy tak, že pre každú samostatnú plochu je vytvorený jeden samostatný model.

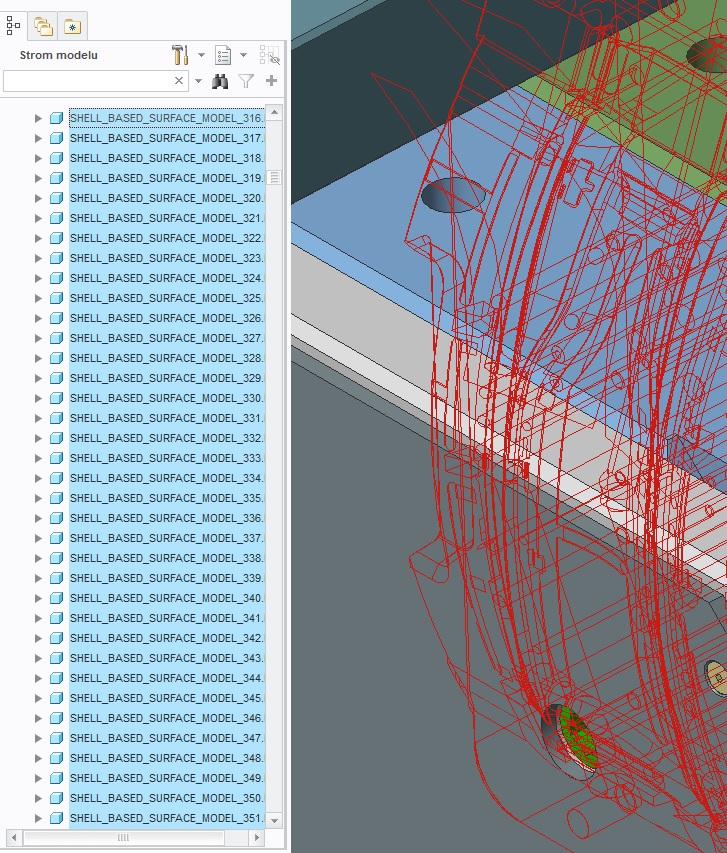

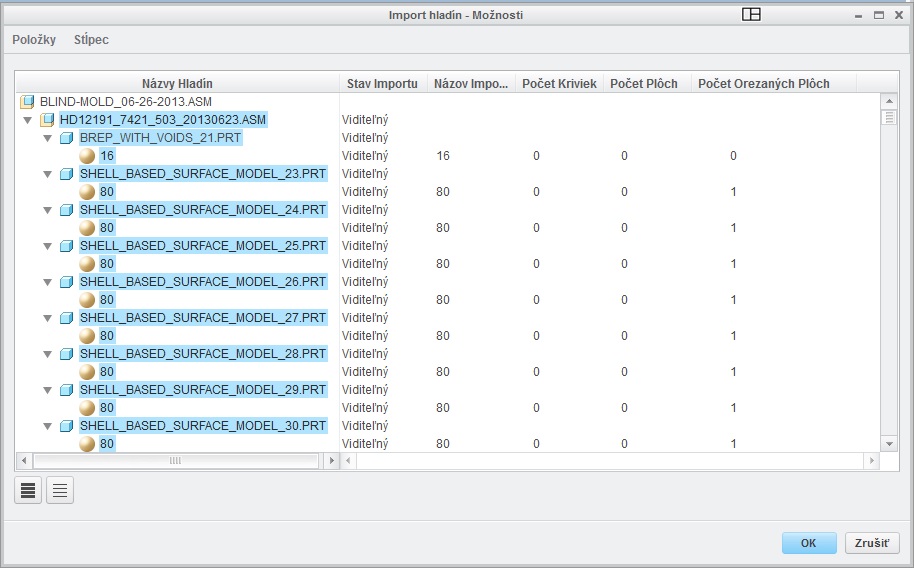

 nastavenie viditeľnosti  načitané modely
