Nástroj pre flexibilné roznásobenie v PTC Creo Flexible Modeling Extension
PTC Creo Flexible Modeling Extension (FMX), umožňuje využiť jednoduchosť a rýchlosť priameho modelovania v PTC Creo Parametric. S príchodom PTC Creo 3.0 bol v rámci PTC Creo FMX uvedený nový nástroj pre flexibilné roznásobenie, ktorý umožňuje prístup k novým možnostiam pri vytváraní geometrie roznásobení.
Nástroj pre flexibilné roznásobenie umožňuje využiť možnosti manipulácie so zaobleniami a skoseniami hrán v PTC Creo FMX pri vytváraní geometrie roznásobenia.
|

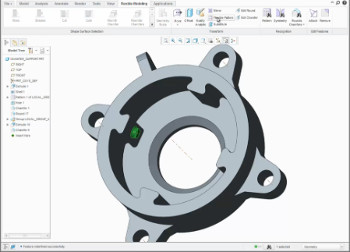

Nástroj pre flexibilné roznásobenie v rámci PTC Creo Flexible Modeling Extension |
Nástroj pre flexibilné roznásobenie štandardne odstráni ľubovoľnú pripojenú geometriu (zaoblenia alebo skosenia hrán) a jednostranné hrany geometrie roznásobenia predĺži až kým nebudú pretínať geometriu súčiastky. Následne bude pripojená geometria (pôvodné zaoblenia alebo skosenia) znovu vytvorená.
Pomocou volieb v záložke Attachment (Pripojenie) môžeme riadiť to, či bude alebo nebude pripojená geometria (zaoblenia alebo skosenia) znovu vytvorená po jej odstránení. Môžete tiež riadiť to, či budú jednostranné hrany predĺžené.
|

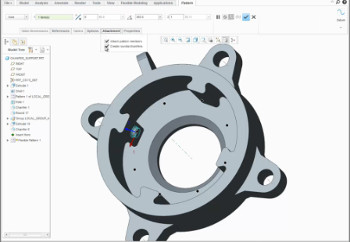

Pohľad na voľby v záložke Attachment (Pripojenie) v rámci nástroja pre flexibilné roznásobenie |
V záložke References (Referencie) je k dispozícii voľba, ktorá umožňuje oznámiť systému aby pripojenú geometriu (zaoblenia alebo skosenia) spracoval rovnakým spôsobom ako zvyšok geometrie roznásobenia. V takomto prípade nebude pripojená geometria odstránená a znovu vytvorená. Navyše v prípade, že voľba pre pripojenie členov roznásobenia je v záložke Attachment (Pripojenie) zaškrtnutá, jednostranné hrany pripojenej geometrie budú predĺžené.
 |

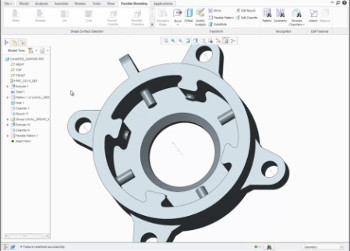

Pohľad na konečnú geometriu roznásobenia po použití nástroja pre flexibilné roznásobenie |
Ak chcete vidieť tento postup názornejšie, pozrite si inštruktážne video na PTC Learning Exchange ("New Flexible Pattern Tool in PTC Creo Flexible Modeling"), kde uvidíte detailnejšiu ukážku priamo v akcii.
K prehratiu tohto videa a mnohých ďalších ukážok a postupov práce s PTC Creo Parametric a inými PTC produktmi je potrebné mať vytvorené užívateľské konto na stránkach PTC.com. Ak užívateľské konto ešte vytvorené nemáte, môžete si ho vytvoriť priamo po kliknutí na horeuvedenú linku s inštruktážnym videom a postupovať podľa pokynov.
|
