Odporúčané techniky pre zvýšenie výkonu pri práci s výkresmi veľkých zostáv
Základné postupy tvorby výkresov veľkých zostáv
Nasledujúce odporúčania môžu byť použité vo výkresovom móde za účelom zvýšenia produktivity práce s výkresmi veľkých zostáv:
Obr. 1
Obr. 2
Obr. 3
Obr. 4

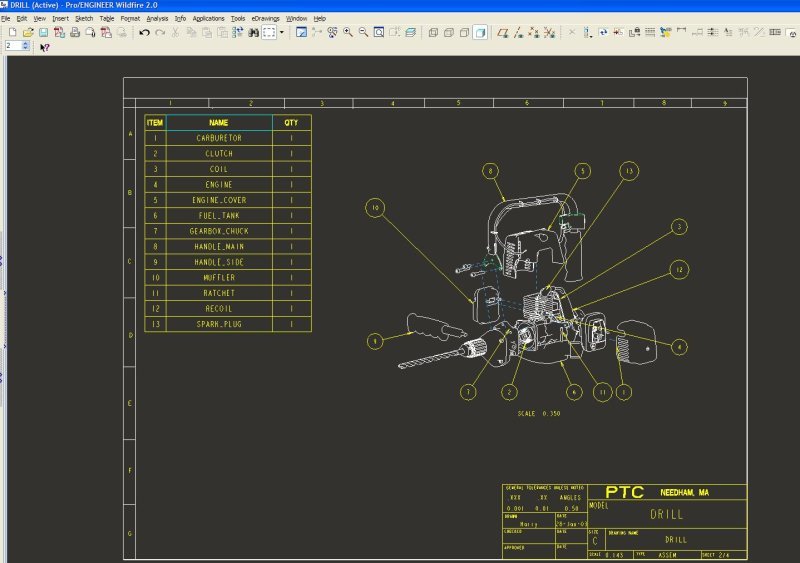

Nastaviť zobrazenie čiar vo všetkých pohľadoch na Wireframe (drôtený model). Regenerácia výkresu bude rýchlejšia ako keby sme mali nastavené zobrazenie čiar v pohľade na Hidden (skryté hrany), alebo No Hidden (neskryté hrany). Viď. Obr. 1
Skryť pohľady, ktoré nebudú použité pri ďalšom detailovaní výkresu. Tým, že skryjeme nepotrebný pohľad (nepotrebný pre detailovanie výkresu), jeho zobrazenie nebude prepočítavané Creo Elements/Pro (predtým Pro/ENGINEER)om, čím sa nám skráti čas potrebný na regeneráciu výkresu. Použitím voľby View > Drawing Display > Drawing View Visibility > Resume View (zobrazenie > zobrazenie výkresu > viditeľnosť výkresového pohľadu > resume view) si zobrazíme všetky skryté pohľady, predtým než začneme tlačiť potrebný výkres.
Presunúť všetky dokončené pohľady (už detailované) na samostatný list výkresu. Pred tlačou ich vieme presunúť naspäť na miesto kde boli vytvorené.
Použiť Z-Clipping (Z-Odrezanie) pre zníženie počtu zobrazených grafických informácií v zostavnom pohľade. Všetka geometria za rovinou Z-Clipping (Z-Odrezania) bude odstránená zo zobrazenia. Pre ďalšie informácie o Z-Clipping (Z-Odrezanie) volajte na HOTLINE resp. si pozrite Pro/HELP.
Použiť File > Properties > Drawing Models >Add Model (súbor > vlastnosti > výkresové modely > pridať model) pre pridanie podzostavy do výkresu. Vytvárajte pohľady podzostáv namiesto vytvárania pohľadov zjednodušených reprezentácií z hlavnej (master) zostavy.
Použite Pro/BATCH, ktorý umožňuje tlačiť všetky výkresy mimo Creo Elements/Pro (predtým Pro/ENGINEER)a. Pre bližšie informácie o použití príkazu Pro/BATCH, pozrite Suggested Technique for Plotting with Pro/BATCH., alebo volajte HOTLINE.

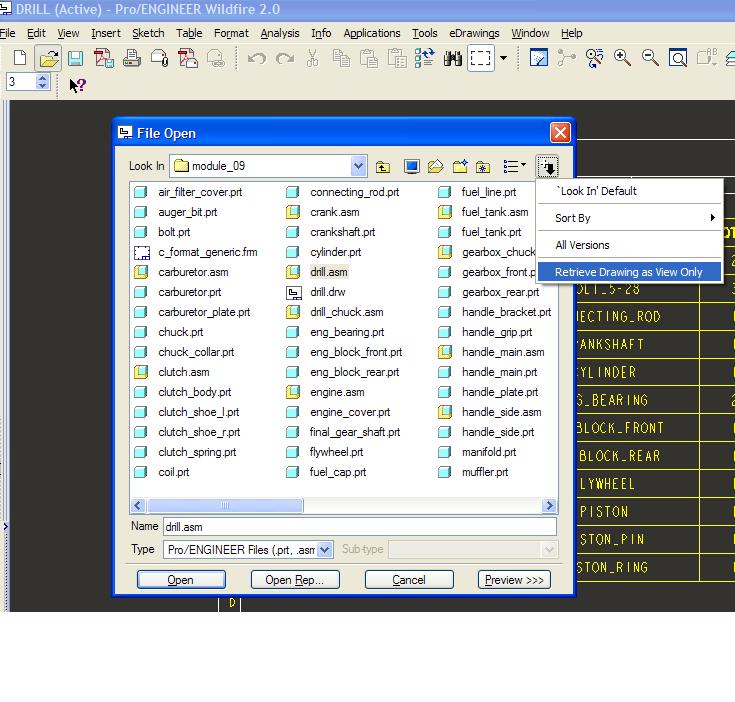

Pre zníženie času načítavania výkresu pre tlač, použite voľbu View-Only retrieval (načítať výkresy len na prezeranie) pri otváraní výkresu. Konfiguračná voľba (config.pro) "save_display" musí byť nastavená na "yes" pred uložením každého výkresu. Viď. Obr. 2
Vo výkrese viete potlačiť zobrazenie zostavných komponentov. Vytvorte hladinu, ktorá definuje potlačenie zobrazenia viacerých komponentov v zostave. Cez menu, View > Drawing Display > Component Display >Blank (zobrazenie > zobrazenie výkresu > zobrazenie komponentov > blank) môžete potlačiť zobrazenie komponentov zostavy vo výkrese.

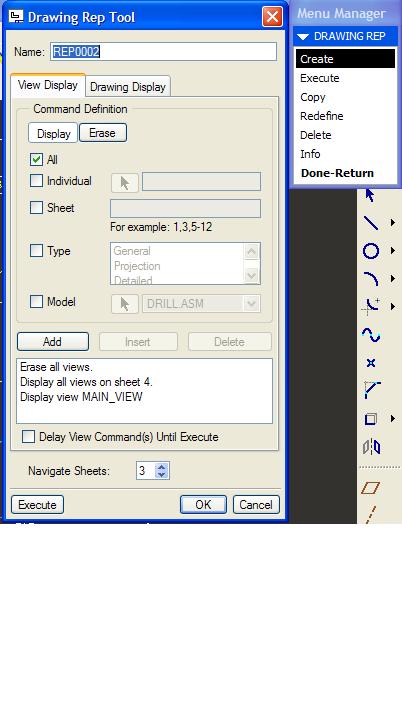

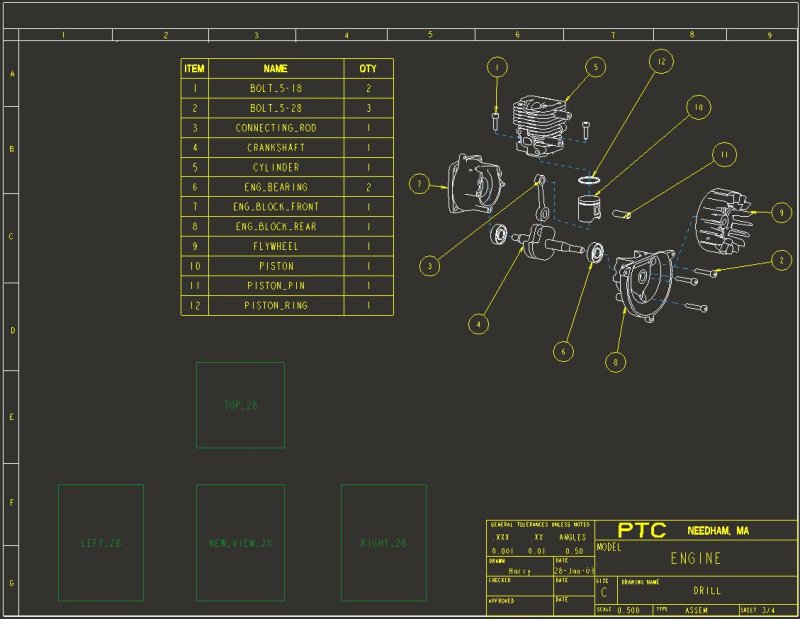

Používajte výkresové zjednodušené reprezentácie, pre odstránenie aktuálne nežiadúcich pohľadov, a aby ste zabránili zbytočnému načítavaniu nepotrebných modelov do sedenia Creo Elements/Pro (predtým Pro/ENGINEER)a. Pre viac informácií kliknite na Suggested Technique for Using the Drawing Representation Tool., alebo volajte HOTLINE. Viď. Obr. 3 a Obr. 4
Techniky spracovania zostáv
Následujúce návrhy môžu byť použité v zostavnom móde pred vytvorením samotného výkresu:
Používajte zjednodušené reprezentácie, aby ste zabránili načítavaniu nežiadúcich modelov do sedenia Creo Elements/Pro (predtým Pro/ENGINEER)a.
Vymeňte model, ktorý nie je referencovaný vo výkresovom pohľade za jeho geometrickú reprezentáciu. Geometrickú reprezentáciu načíta za približne polovičný čas ako master (hlavnú) reprezentáciu.
Využívajte čo najmenej zostavných prvkov, pretože pretnutia komponentov vytvárajú skryté kópie modelov, ktoré používajú prídavnú pamäť. Keď škicujete zostavné prvky, tak používajte uzavreté škice a prvky ktoré majú byť preťaté vyberajte manuálne. Zabránite vytvoreniu externých referencií v Creo Elements/Pro (predtým Pro/ENGINEER)i a urýchlite tvorbu a prácu s daným výkresom.
Nastavenia Config.pro
Následujúce konfiguračné nastavenia config.pro sa špeciálne vzťahujú na výkresovú dokumentáciu veľkých zostáv. Používanie týchto nastavení môže významne zvýšiť produktivitu v oblasti tvorby výkresovej dokumentácie.
Config.pro Option
Value
Comment
allow_refs_to_geom_reps_in_drw
yes
Umožňuje tvorbu výkresových referencií na geometrickú reprezentáciu.Tieto refencie môžu byť neplatné, pokiaľ sa zmení geometria modelu a neaktualizuje sa vo výkrese.
auto_regen_views
no
Zobrazenie výkresu nie je automaticky aktualizované pri zmene aktívneho okna.
compress_output_files
yes
Zníženie času potrebného pre načítavanie a ukladanie dát cez sieť.
display_in_adding_view
minimal_wireframe
Ohraničujúce hrany, roviny a osi nie sú zobrazené pri vytváraní pohľadu, čo vedie k vyššej rýchlosti zobrazenia
display_silhouette_edges
no
Vypnutie zobrazenia ohraničujúcich hrán, zlepší čas zobrazenia
disp_trimetric_dwg_mode_view
no
Zrýchlenie zobrazenia pri tvorbe pohľadu, pretože sa nám nezobrazí model pokiaľ nie je vybratá jeho orientácia z menu.
force_wireframe_in_drawings
yes
Všetky pohľady sú zobrazené ako wireframe (drôtené) bez ohľadu na konkrétne nastavenie.
interface_quality
0
Zníženie času tlače. Toto nie je komplexná kontrola výkonu pri tlači.
retain_display_memory
yes
Zníženie času načítavania objektov do sedenia Creo Elements/Pro (predtým Pro/ENGINEER)a.
save_display
yes
Ukladanie geometrie pohľadov a ich detialov tak ako objemových kót. Tieto položky budú zobrazené pri načítavaní výkresu cezView-Only mód.
tangent_edge_display
no
Zrušenie zobrazenia tangentných čiar, zníženie času zobrazenia.
thermo_position_hint
no_window_overlap
Umožňuje určiť polohu okna tak, aby nikdy neprekrývalookno Creo Elements/Pro (predtým Pro/ENGINEER)a.
windows_scale
.93-.95
Zmení veľkosť hlavného okna Creo Elements/Pro (predtým Pro/ENGINEER)a v mierke, ktorá je daná týmto parametrom.
