Použitie parametru "trajpar" pre vašu variabilnejšiu a zložitejšiu geometriu

Tentokrát  vám ukážeme možnosť vytvoriť na prvý pohľad zložitú geometriu pomocou použitia variabilného parametra "trajpar". Použitie tohoto parametra v spojení s prvkom Variable Section Sweep, čiže variabilného ťahania škice po trajektórii dosiahnete aj veľmi zložitú geometriu. Týmto spôsobom môžete dosiahnuť geometriu závislú na rôznych funkciách, alebo napríklad môžete presne zkonštruovať vačku exaktne popísanú grafom. Ako trajpar funguje? Veľmi jednoducho. Je to premenná ktorá nadobúda postupné hodnoty v intervale od 0 do 1. Pri použití s VarSecSweep sa hodnota tohoto parametru mení v závislosti od relatívnej dlźky trajektórie, čiže na začiatku trajektórie nadobúda hodnotu 0 a na konci hodnotu 1. Keď ho do relácie zadefinujete napríklad do funkcie sin, bude váš výsledný profil sledovať sínusovú funkciu. Ukážeme si to na príklade pružnej podložky (vejárovitej), ktorú sme pomocou tejto premennej schopní veľmi jednoducho zkonštruovať.

V prvom kroku si naškicujeme krivku v tvare kružnice, ktorá bude tvoriť našu trajektóriu pre variabilné ťahanie





Vyberieme si prvok VarSecSweep a aplikujem ho na naskicovanú krivku

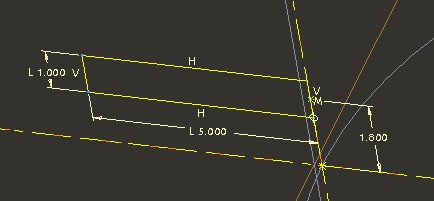

V štartovacom bode si nakreslíme obdĺžnikový profil našej budúcej pružnej podložky

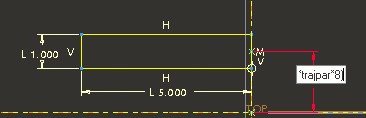

Zostáva nám už iba zadefinovať reláciu priamo v škicári, ktorá bude riadiť vzdialenosť obdlžnika od trajektórie premenlivo v závislosti od funkcie sinus





Reláciu zapíšeme v nasledujúcom tvare: sd6=sin(360*trajpar*8). Relácia nám zabezpečí, že náš obdĺžnikový profil obehne trajektóriu 8 krát po sinusoide

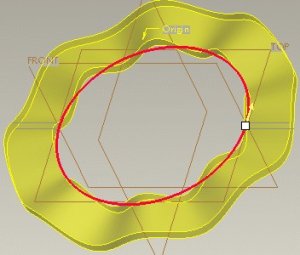

A tu je výsledný tvar

Na záver ešte zopár príkladov vrátane vačky riadenej grafom
