Štandardné diery

Štandardné diery sú charakteristické tým, že ich rozmery a názvoslovie sú definované určitou normou.

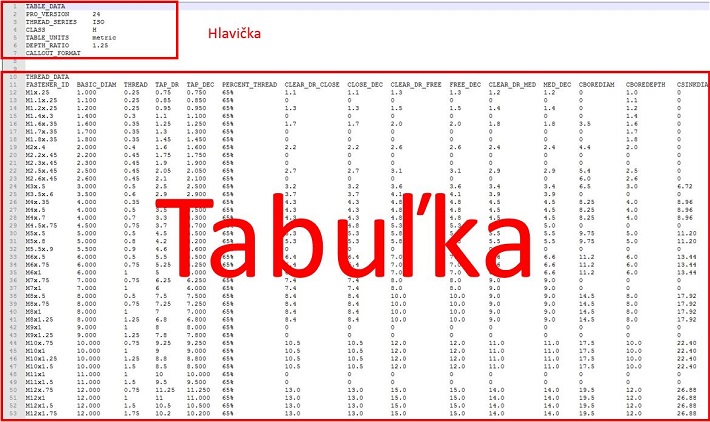

Súbor s príponou *.hol je textový súbor, ktorý obsahuje všetky potrebné informácie ohľadom konkrétnej normy. Zaujímavosťou takýchto dier je, že systém automaticky vytvorí aj 3D poznámku, ktorú vieme následne preniesť aj do výkresu a tým skrátiť čas pri okótovovaní takýchto dier. Príklad tohto súboru si vieme pozrieť priamo v inštalácii ...\Creo 3.0\M080\Common Files\text\hole

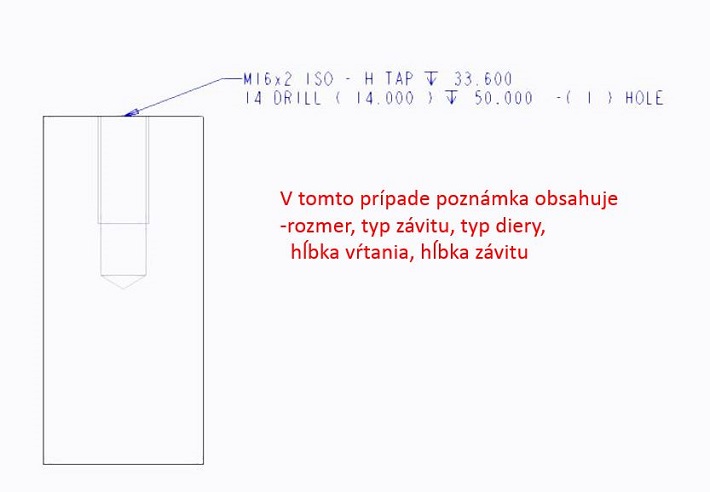

Do výkresu si tieto poznámky vynesieme pomocou  alebo

Štandardná forma poznámky je

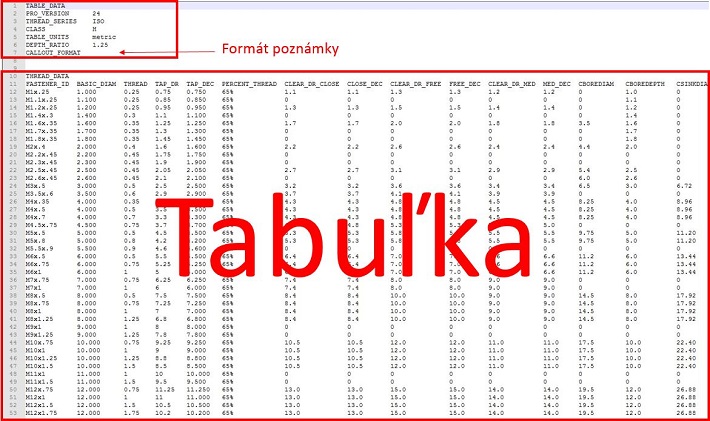

V prípade, že chcete poznámku meniť je potrebné zmeniť formát (Callout format)

Zoznam parametrov, ktoré vieme použiť vo formáte poznámky:

Pomocou týchto parametrov si vieme vyskladať potrebný formát poznámky. Parametre sú delené medzerou.

Existuje konfiguračná voľba hole_parameter_file_path, ktorá umožní mať vlastnú knižnicu týchto súborov na nami definovanom mieste.

Príklady rôznych formátov poznámky

CALLOUT_FORMAT &Screw_Size &Thread_Series - &Thread_Class TAP <CTRL-a>x<CTRL-b> &Thread_Depth / &Number_Size DRILL ( &Diameter ) <CTRL-a>x<CTRL-b> &Drill_Depth - ( &Pattern_No ) HOLE

CALLOUT_FORMAT &Screw_Size &Thread_Series &Drill_Depth

Tiež je možné pridávať rôzne znaky ako napríklad v tomto prípade znak Φ

<CTRL-A>n<CTRL-B>&BASIC_DIAM[.0] hl.&DRILL_DEPTH[.1]

a v tomto prípade M

<CTRL-A>M<CTRL-B>&BASIC_DIAM[.0] hl.&Thread_Depth[.0]\&DRILL_DEPTH[.0]

Ďalšie informácie ohľadom poznámok štandardných dier nájdete na:

http://help.ptc.com/creo_hc/creo30_pma_hc/usascii/#page/pma/part_modeling/part_nine_sub/Formatting_Thread_Notes.html
