Prezeranie a úprava referencií

Povedzme, že dokončujete model, nad ktorým ste strávil veľa času pri jeho navrhovaní. Zrazu dôjde požiadavka na zmenu daného návrhu na poslednú chvíľu. Táto zmena znamená, že niekoľko z prvkov musí byť presunutých z jednej pozície v  modeli na inú, novú pozíciu.

Našťastie v PTC Creo 3.0 existuje možnosť jednoduchej úpravy referencií, kde máte prehľad nad zmenami, ktoré vykonáte na pár klikov. Tu je návod, ako to funguje:

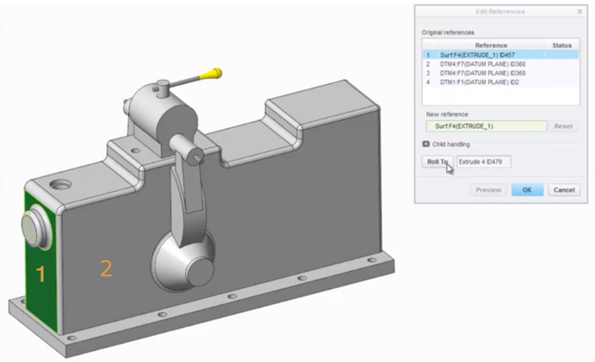

Obrázok 1: Nahradenie referencie prvku - výstupok (1 – zelená plocha) novou referenciou (2 – predná plocha) s cieľom zadefinovať nové umiestnenie.

Prehľad referencií prvku:

Ak chcete zobraziť zoznam pôvodných referencií pre daný prvok, postupujte nasledovne:

1. Pravým tlačidlom myši kliknite na prvok na modeli a vyberte ikonu, ktorá vyzerá ako „reťaz“, následne sa otvorí dialógové okno „Upraviť referencie“. Toto dialógové okno zobrazí zoznam závislých referencií k danému prvku.

2. Kliknite na jednotlivé položky, ktoré sa nachádzajú v sekcií „Pôvodné referencie“, tie sa následne budú zobrazovať v grafickom okne.

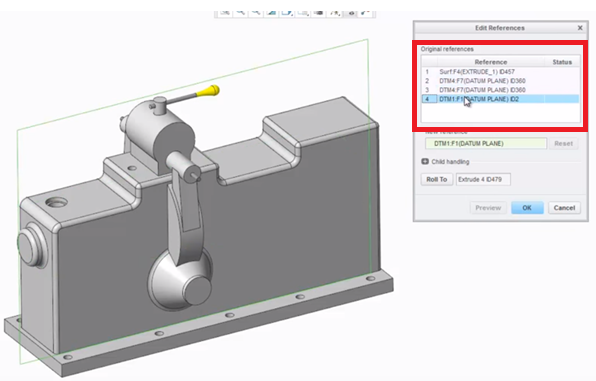

Obrázok 2: Referencie sú vysvietené, ak sú vybrané, následne môžu byť nahradené novými referenciami.

Presunutie prvku úpravou referencie umiestnenia:

Úpravou referencie umiestnenia, môžete rýchlo presunúť prvok do novej polohy. Pre danú úpravu postupujte nasledovne:

1. Pravým tlačidlom myši kliknite na prvok na modeli a vyberte ikonu, ktorá vyzerá ako „reťaz“, následne sa otvorí dialógové okno „Upraviť referencie“.

2. Vyberte referenciu zo zoznamu, ktorú chcete upraviť.

3. Kliknite na tlačidlo „Aplikovať na“ v sekcii manipulácie s potomkami prvku aby sa zmeny aplikovali aj na príslušných potomkov daného prvku.

4. Vyberte novú referenciu.

5. Kliknutím na tlačidlo „Náhľad“ môžete vidieť ako nová referencia ovplyvní prvok, alebo kliknutím na OK aplikujte zmeny.

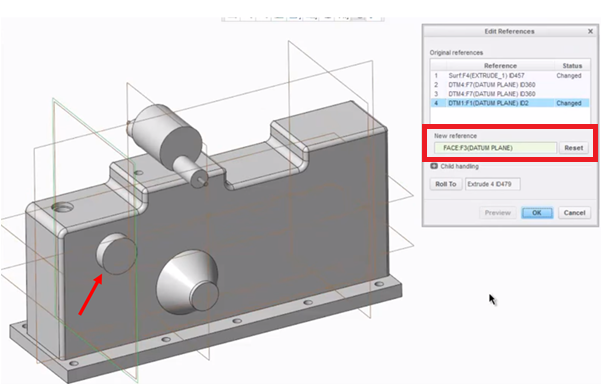

Obrázok 3: Ak porovnáte model na predchádzajúcom obrázku a tento obrázok, všimnite si, ako sa zmenilo umiestnenie výstupku.

Nástroj na „Úpravu referencií“ zvýrazní chýbajúce referencie v červenej farbe. To zabezpečuje vysokú úroveň kontroly uplatňovať referenčné zámeny na vybrané alebo na všetky prvky ako vytvoriť dané zmeny.

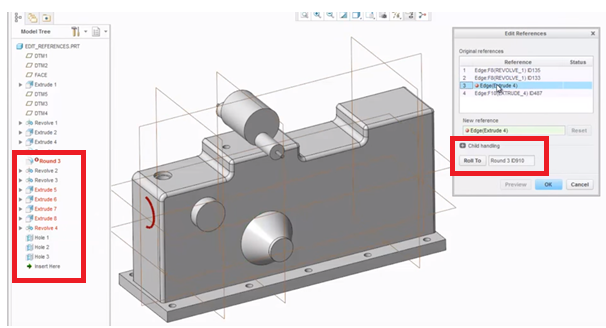

Obrázok 4: Prvky, ktoré majú chýbajúce referencie sú zvýraznené červenou farbou v strome modelu. To umožní ľahko identifikovať správnu referenciu, ktorou sa bude pôvodná referencia nahrádzať.

Ako použiť príkaz „Úprava referencií“ si môžete pozrieť v príslušnom videu.
