Priestorový text v prostredí Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 2.0

Vytvorenie parametrického modelu v prostredí Pro|ENGINEER sa stalo samozrejmosťou, ale ako je to s modelom na ktorom je potrebné vytvoriť priestorový text? Spôsob tvorby 3D textu na modeli v prostredí Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 2.0 možno zhrnúť do troch krokov:
   1. vytvoriť 3D súčiastku na ktorej chceme aplikovať priestorový text a následne vytvoriť odsadenú pomocnú rovinu,
   2. naskicovať požadovaný text na novovytvorenú pomocnú rovinu,
   3. vytvorenie odsadenia textu.

Vytvorenie novej súčiastky:

a) Pomocou preddefinovanej šablóny vytvoríte súčiastku.
b) Vytvorte odsadenú pomocnú rovinu, ktorá bude odsadená od základnej pomocnej roviny Vloziť>Pomocné Prvky>Rovina... (Insert > Model Datum > Plane...) (viď. obr)

Skicovanie textu na pomocnú rovinu:

a) Vloziť>Pomocné Prvky>Skica... (Insert > Model Datum > Sketch...) Vyberte novovytvorenú rovinu ako skicovaciu rovinu a zorientujte model do požadovanej polohy pre skicovanie textu. Skicovanie textu: Kreslit>Text... (Sketch>Text...) (nadefinovať výšku textu a znenie textu, nastaviť font a uhol sklonu textu)

b) Dokončite vytváraný prvok.

Vytvorenie odsadenia textu:

a) Zvoľte plochy na ktorých je potrebné vytvoriť priestorový text (pre jednoduchší výber použite výberový filter nastavený na hodnotu Geometria (Geometry).

   b) Zvoľte Úpravy>Odsadiť... (Edit>Offset...)
   c) V nástrojovej lište zmeňte atribút Štandardné odsadenie na Rozbaliť (Standard na Expand).
   d) V záložke výsuvného panela Možnosti (Option) zvoľte Skicovaná oblasť (Sketch Region) a Normálovo k ploche (Normal to Surface).
   e) Pre vstup do režimu skicovania zvoľte Definovať... (Define). Ako skicovaciu rovinu vyberte odsadenú pomocnú rovinu.
   f) Zvoľte Kresliť>Hrana>Použiť (Sketch>Edge>Use…) a vyberte pomocnú krivku tvoreného textu.
   g) Dokončite vytváranie skice.

h) Nadefinujte potrebnú výšku (hĺbku) textu a dokončite vytváranie odsadenia.

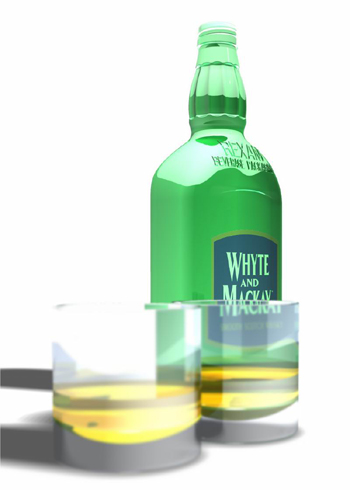

Po nadefinovaní všetkých potrebných informácii (dokončenie modelu do požadovaného stavu) je model pripravený na fotovizualizáciu.
