Rôzne techniky použitia prvku Flange Walls v Creo Elements/Pro (predtým Pro/ENGINEER) Sheetmetal

Tento príklad znázorňuje výborný spôsob ako použitím prvku flange wall vytvoriť lemy stien. Nielenže redukuje čas potrebný k vytvoreniu modelu, ale významne prispeje k zníženiu počtu prvkov potrebných k dosiahnutiu výsledku. Flange Wall má skutočne obrovskú schopnosť, hlavne ak je používaný v spojitosti s ďalšími typmi prvkov.


V ďalšom budeme ukazovať niektoré ďalšie rozdiely medzi prvkami flange wall a flat wall. Vyskúšame, že vytvorenie množstva prvkov v minulosti môže byť teraz urobených vo chvíli:

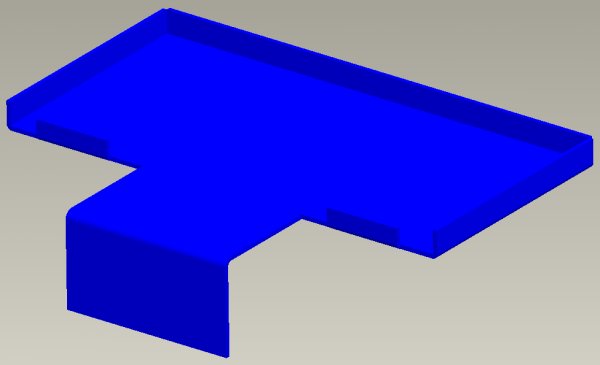

• Začneme na našom základnom modeli (Obrázok 1)

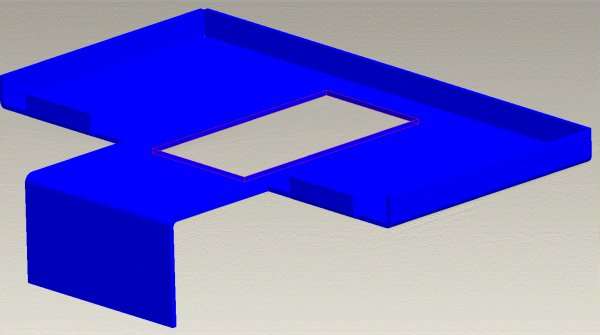

• Pridáme odrezanie v strede súčiastky (Obrázok 2)

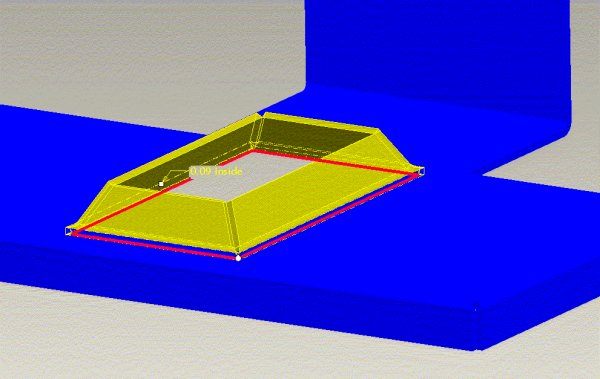

• Vytvoríme flange wall a vyberieme všetky štyri hrany (Obrázok 3)

Kroky:

1. Kliknite na hranu
2. Presuňte kurzor myši nad každú z ďalších troch hrán
3. Stlačte a podržte klávesu Shift
4. Uvidíte, že všetky štyri hrany sa vysvietia v zelenomodrej farbe. Ak nie, ťahajte myšou v blízkosti oblasti hrany pokiaľ sa hrany nevysvietia. (To by malo byť robené pri stlačenej klávese shift)
5. Kliknite ľavým tlačidlom myši počas vysvietenia hrán
6. Všetky štyri hrany budú vybrané
7. Uvoľnite klávesu shift

   Kľúčové body:

• S týmto flange wall prvkom môžete vytvoriť všetky štyri steny v jednom prvku

• Zástrihy medzi každými zo štyroch stien sú centrované

• Upozorňujeme, že plechová súčiastka je momentálne v nekorektnom stave. To znamená, že v rozvinutom stave budú priľahlé hrany pretínajúce sa s týmito štyrmi hranami.

Teraz poďme určiť tie odlišnosti v sheetmetale:

• Pri vytváraní prvku flange wall môžete zmeniť rohové podmienky

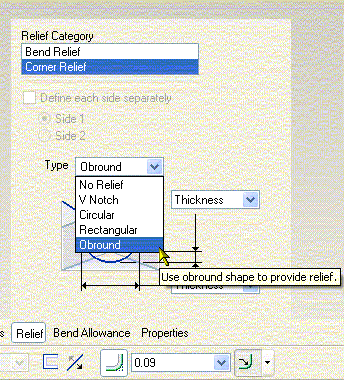

• Skúste nastaviť na Rectangular alebo Obround (Obrázok 4)

• Skompletizujte súčiastku

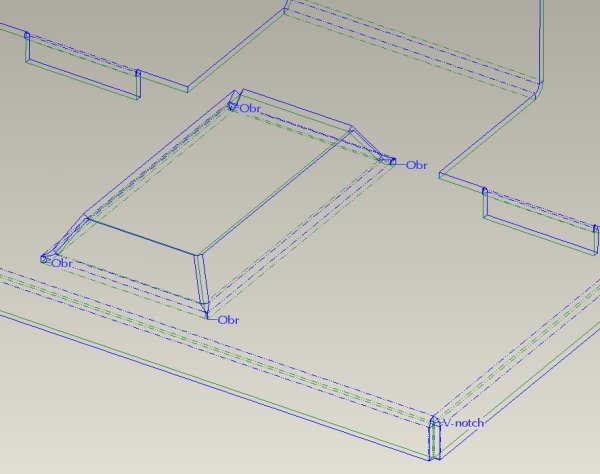

• Tu môžete vidieť zapnuté poznámky informujúce o rohovej podmienke (Obrázok 5)

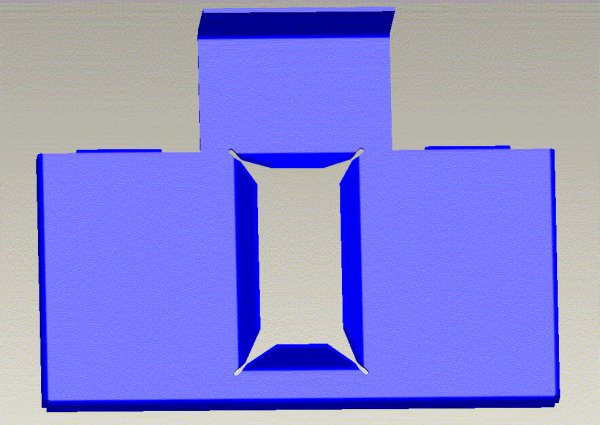

• Teraz vytvorte na modeli prvok unbend. Všimnite si, že rohové podmienky sú vytvorené v 3D. takisto si všimnite, že pretínajuci sa material bol automaticky odstránený. To znamená, že prvok unbend zisťuje, čo by malo byť odrezané na každej zo štyroch stein a vytvorí to automaticky. Pri tvorbe cez prvok flat wall by ste nevideli toto automatické odstránenie materiálu. (Obrázok 6)

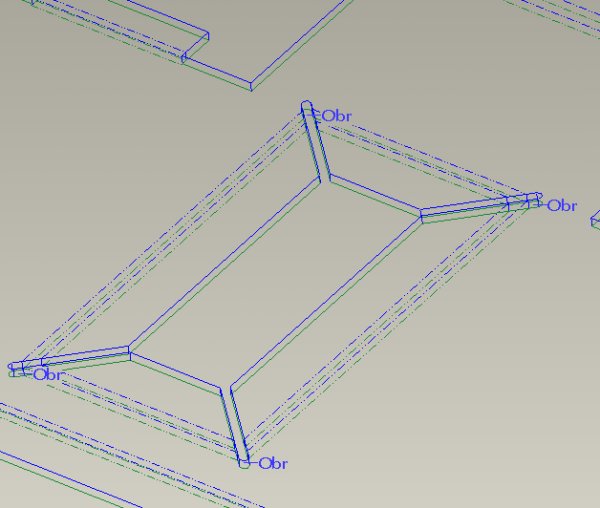

• Vytvorte Bend Back modelu, čím ho vrátite do pôvodneho tvaru. Teraz je zobrazený ohyb s korektným odstránením materiálu. Ak by ste použili prvok flat wall potrebovali by ste na dosiahnutie rovnakého stavu oveľa viac prvkov. A naopak, v prípade redefinície by ste zmenu tvaru definovali oveľa zložitejšie. (Obrázok 7)

• S prvkom flange wall môžete zmeniť definíciu a rýchlo upraviť vlastnosti na všetkych štyroch stenách. (Obrázok 8)

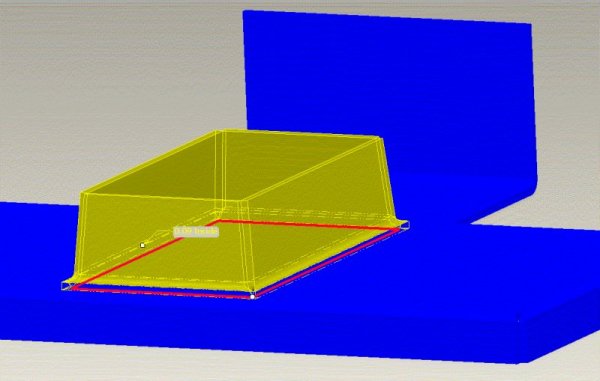

• Zmodifikujte prvok flange, aby sme mohli sledovať zmeny. Zmeňte uhol a výšku. (Obrázok 9)

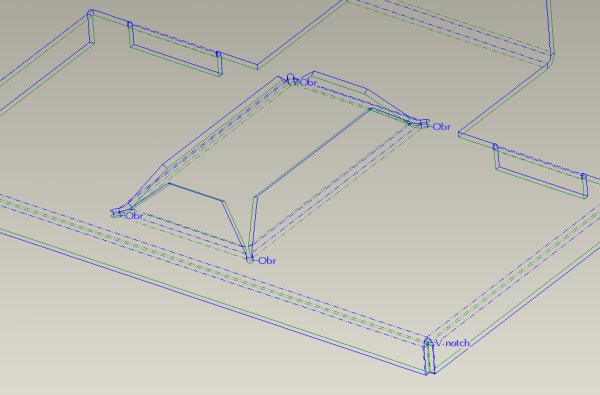

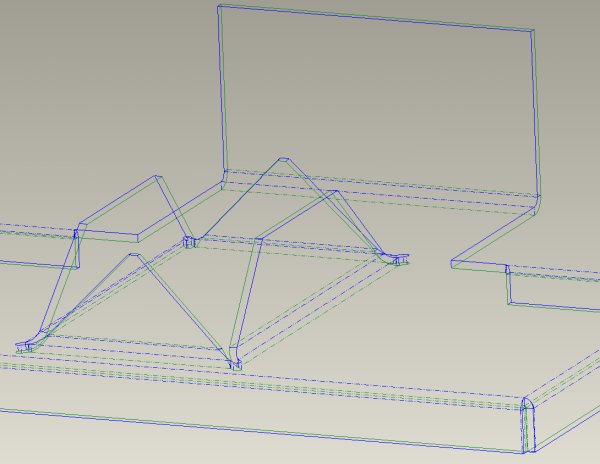

• Akonáhle skompletizujete prvok, bude obnovený aj model s korektnými výslednými stenami. Obrázky 10 a 11 ukazujú stav pred a po.

Využitím tohto typu prvku a začlenením prvkov bend a bendback do vášho konštrukčného návrhu zredukujete množstvo prvkov potrebných pre vytvorenie vašich modelov.
