Užívateľom definovaný vzor šrafovania

Je možné vytvoriť v prostredí Pro|ENGINEER užívateľom definovaný vzor šrafovania?

Pri tvorbe konštrukčnej dokumentácie v prostredí Pro|ENGINEER využívame na zachytenie konštrukčného zámeru okrem základných pohľadov aj pohľady ktoré obsahujú rez súčiastkou (zostavou). Súčiastky, ktoré sú vyrobené z neštandardných materiálov a sú zobrazené v reze, musia byť vyšrafované vlastným vzorom šrafovania (neštandardným).

Ako vytvoriť (upraviť) šrafovací vzor?

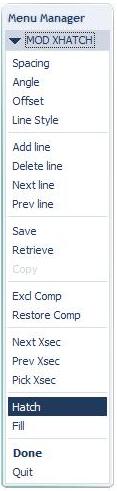

Nový šrafovací vzor je možne vytvoriť v ľubovoľnom výkrese. Potrebné je aby výkres obsahoval pohľad s rezom. V prostredí Pro|ENGINEER Wildfire 2.0 vytvorenie (modifikácia) šrafovacieho vzoru pozostáva z výberu šrafovania a následného nastavenia Vlastnosti/Properties (pravé tlačidlo myši). V pravom menu (viď. obr.) je možné nastaviť potrebné nastavenia pomocou jednotlivých volieb pre požadovaný vzor šrafovania. Kombináciou nastavení odsadenia, uhla šrafovacích čiar popr. definovania štýlu šrafovacích čiar nastavíte šrafovací vzor do požadovaného stavu. Pre opätovné použitie je možné šrafovací vzor uložiť.

Nastavovacie voľby:

• Spacing – Vzdialenosť medzi dvoma čiarami šrafovania.
• Angle – Počiatočný uhol šrafovacej čiary, kde začiatok je definovaný v horizontálnej polohe s rotovaním v protismere hodinových ručičiek.
• Offset – Vzdialenosť prvej šrafovacej čiary od enity.

• Line Style – Štýl čiar (špecifické nastavenia zobrazenia čiar).

• Add line – Pridá do šrafovacieho vzoru potrebný počet čiar.

• Delete line – Odoberie zo šrafovacieho vzoru nepotrebné čiary.
• Next line – Nastaví sa  na nasledujúcu čiaru na ktorej je potrebné nadefinovať vlastnosti.
• Prev line – Nastaví sa  na predchádzajúcu čiaru na ktorej je potrebné nadefinovať vlastnosti.

• Save – Uloží nastavený vzor šrafovania.

• Retrieve – Načíta požadovaný vzor šrafovania z adresára.

• Hatch – Šrafovanie.
• Fill – Vyplnenie.
