Vyplnenie vnútorných slučiek u plôch typu Skirt a Shadow v module Tool Design

O vyplnení vnútorných slučiek v plochách Skirt a Shadow



Vyplnenie plôch je automatický proces uzavretia vnútorných slučiek na ploche. Všetky prvky pre vyplnenie slučiek na ploche Shadow sú prístupné i pre plochu Skirt. Ako typ vyplnenia môžete použiť Standard (predvolené), alebo môžete použiť jeden z nasledujúcich typov:

• Middle Plane
• Middle Surface
• Cap Plane
• Cap Surface
• None



Ako definovať vyplnenie vnútorných slučiek v plochách Skirt

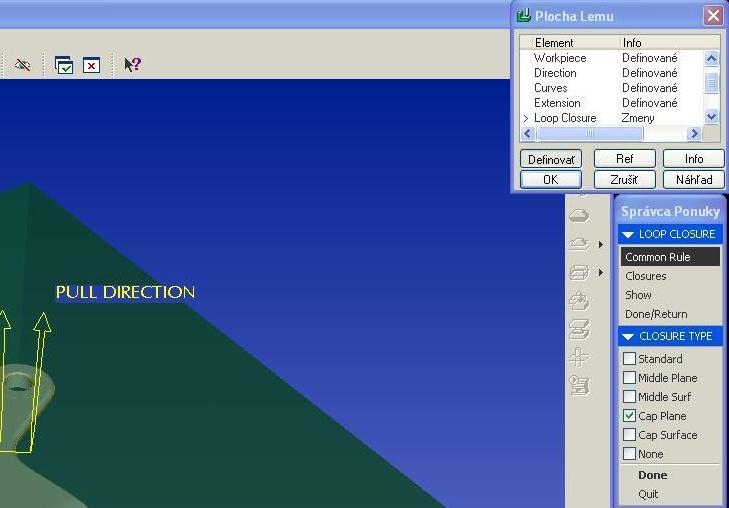

1. V dialógu Skirt Surface po zvolení obrysových kriviek zvoľte Loop Closure a potom Define.

2. Zvoľte Closures > Add v ponuke LOOP CLOSURE.

3. V grafickom okne mold modelu vyberte jednu, alebo viac vnútorných slučiek, ktoré chcete uzavrieť a potom zvoľte Done Sel.

4. V ponuke CLOSURE TYPE potvrďte Standard, alebo zvoľte jeden z nasledujúcich typov uzatvorenia vnútorných slučiek:



   • Middle Plane
   • Middle Surface
   • Cap Plane
   • Cap Surface



5. Ak chcete uzavrieť slučky, zvoľte voľbu Cap Plane alebo Cap Surface.


6. Ak chcete odsadiť vybranú plochu (rovinu) so strednou hodnotou medzi slučkou a vybranou plochou, zvoľte možnosť Middle Surface (Middle Plane). Budete vyzvaní k zadaniu hodnoty odsadenia medzi slučkou a stredovou plochou.

7. Pre spôsob Middle Plane, môžete určiť špecifickú rovinu, alebo môžete zvoliť, že bude použitá Average Plane.

8. K dokončeniu uzavretia slučiek zvoľte OK v dialógu Skirt Surface.

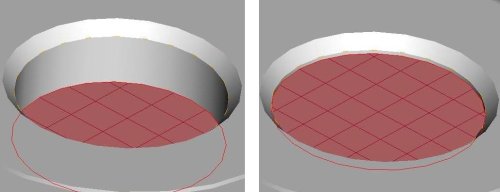

Príklad: Vyplnenie slučiek na ploche – prípad 1

Diera je umiestnená na jednoduchej ploche, diera je priľahlá k hrane plochy. Táto plocha vyplní dieru.

Príklad: Vyplnenie slučiek na ploche – prípad 2

Všetky hrany slučky sú na jednej rovine. Rovina vyplní dieru.

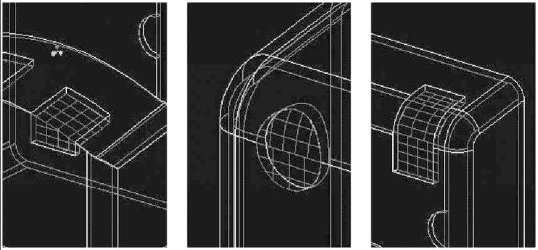

Príklad: Vyplnenie slučiek na ploche – prípad 3

Diera pretína niekoľko plôch súčiastky. V diere nie sú žiadne vrcholy súčiastky. Priľahlé plochy vyplnia dieru.

 Príklad: Vyplnenie slučiek na ploche – prípad 4

Diera pretína tri plochy súčiastky , vo vnútri diery je jeden vrchol. Priľahlé plochy vyplnia dieru.

Príklad: Vyplnenie slučiek na ploche – prípad 5

Celá geometria je vyplnená pomocou štandardnej záplaty, hranice blendu sú pretiahnuté od hranice diery do stredu diery. Štandardná záplata bola vytvorená pre Skirt funkcie a nie je prístupná pre Shadow.
