Vytvorenie geometrickej tolerancie pomocou textu

Vytvorenie neparametrickej geometrickej tolerancie pozostáva z vytvorenia poznámky na úrovni výkresu cez príkaz:

Insert > Note.. > With Leader / Enter / Horizontal / Standard / Default (Vložiť > Poznámka... > S vynášacou čiarou / Zadať / Horizontálne / Štandard / Štandardne)

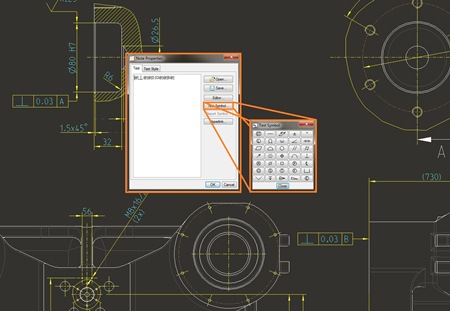

V okne pre zadanie textu poznámky napíšte napríklad:

@[TEXT_SYMBOL@]@[0,03@]@[B@]

Požadovaný "TEXT_SYMBOL" vyberte z príslušnej palety symbolov.

Po dokončení systém zobrazí poznámku, ktorá je zapísaná v tvare Geometrickej tolerancie:

Ďalšie možnosti zápisu poznámok

V prípade, že potrebujete vytvoriť v poznámke horný alebo dolný index, zadajte poznámku pomocou nasledujúcich zápisov:

horný ^index	horný@+index@#
dolný _index	dolný@-index@#
