Využitie hladiny pre nepotrebné kóty.

Práca s hladinami už bola popísaná nejedenkrát. Existuje však možnosť vytvoriť hladinu pre vybratý prvok a jeho kóty?

Existuje veľké množstvo skíc kde máte problém upraviť práve požadované kóty, alebo užívateľom definovaná diera má zobrazenú uhlovú kótu ktorú nebudete upravovať?

V nasledujúcom texte si vysvetlíme ako nepotrebné kóty uložíme do hladiny a následne hladinu skryjeme.

Tu je niekoľko krokov:

1.) Vyberte prvok a v pravom tlačidlu na myši zvoľte: Upraviť (Edit)
2.) Otvorte strom hladín: Zobrazenie>strom hladín (Show>Layer Tree)
3.) Vytvorte novú hladinu: Hladina>Nová Hladina... (Layer>New Layer...) - nezabudnite zadať názov hladiny (pre ľahšiu orientáciu v strome hladín)
4.) Vyberte Výberový filter a nastavte: Kóta (Dimension)
5.) Vyberte kóty ktoré chcete vložiť do danej hladiny a potvrďte výber
6.) Novovytvorenú hladinu môžete skryť: Zobrazenie>Viditeľnosť>Skryť (View>Visibility>Hide)

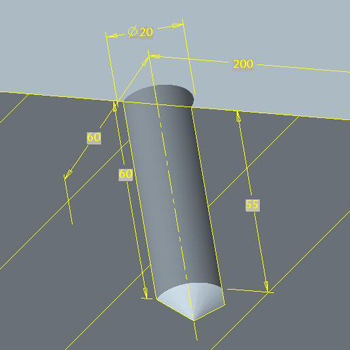

Pri úprave prvku máte teraz prístupné len tie kóty ktoré potrebujete.
