Využitie pomocného prvku Ribbon k vytvoreniu Tangentne napojenej plochy

Pri vytváraní plôch, je často nutné určiť podmienku Tangentnosti alebo Krivosti na hranici vytváranej plochy k inej ploche. Čo však, ak priľahlá plocha, ku ktorej chcete danú podmienku priradiť, ešte nebola vytvorená? Prípadne si neprajete mať rodičovské vzťahy medzi priľahlými plochami? K riešeniu daného problému môžete využiť pomocný konštrukčný prvok Ribbon.


Ribbon plocha reprezentuje tangentnú oblasť vytvorenú pozdĺž základnej krivky. Ribbon plocha je tangentná k referenčným krivkám, ktoré pretínajú základnú krivku.

Ribbon plochy môžu byť použité k predpísaniu tangentných podmienok medzi dvomi plochami. S Ribbon plochou môžete vytvoriť plochy tangentné ku ktorejkoľvek ďalšej ploche bez toho aby sme ich využili na určenie tangentnej referencie. Touto cestou Ribbon plocha zastupuje tangentnú referenciu. Pri použití tejto metódy si musíte najskôr vytvoriť samotnú Ribbon plochu. Potom môžete vytvoriť hocakú plochu a tangentné referencie viazať na Ribbon plochu.

Na začiatok potrebujete zadefinovať minimálne dve krivky:

1. Základná Krivka – je krivka, na ktorej bude Ribbon plocha vytvorená.
2. Referenčná Krivka (Krivky) – sú to krivky ktoré musia pretínať Základnú Krivku a definovať tangentný smer.

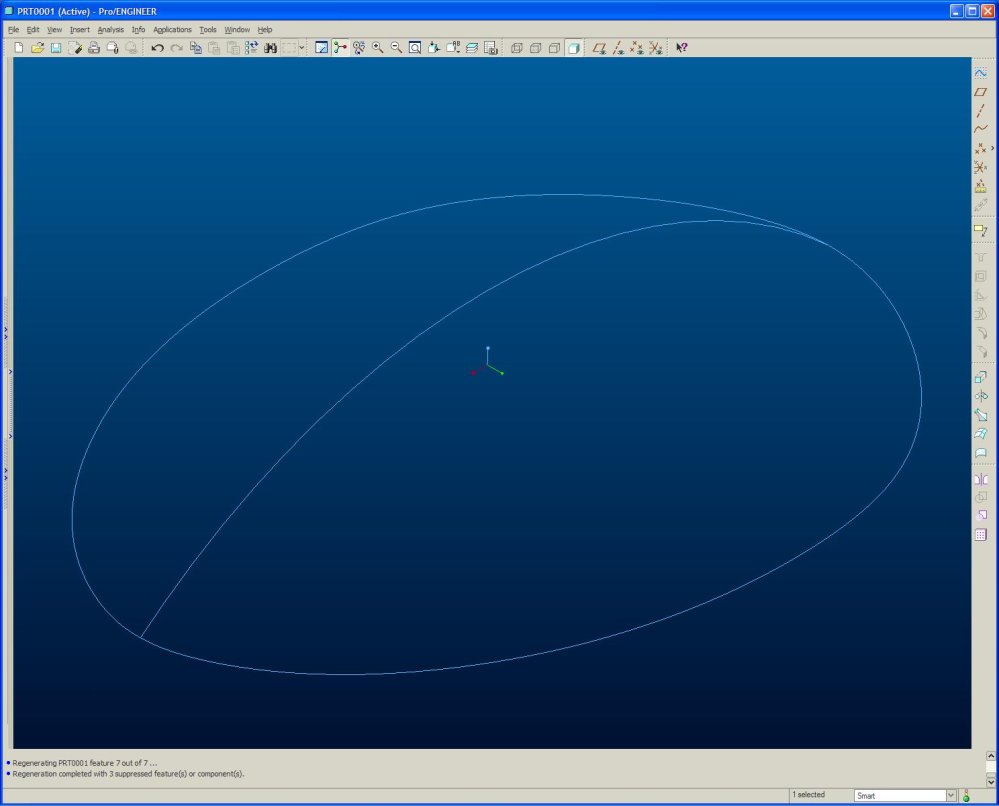

Referenčná Krivka by mala pretínať Základnú Krivku. V tomto príklade skicujeme nasledujúce krivky (kolmo na Skicovaciu Rovinu). Stredová krivka bude zvolená ako Základná Krivka:

1. K vytvoreniu Ribbon plochy, kliknite Insert > Model Datum > Ribbon.
2. Vyberte stredovú krivku ako Základnú Krivku.
3. Zvoľte 2 krivky v dolnej časti ako Referenčné Krivky a potvrďte Done Curves.
4. Kliknite na tlačidlo OK.

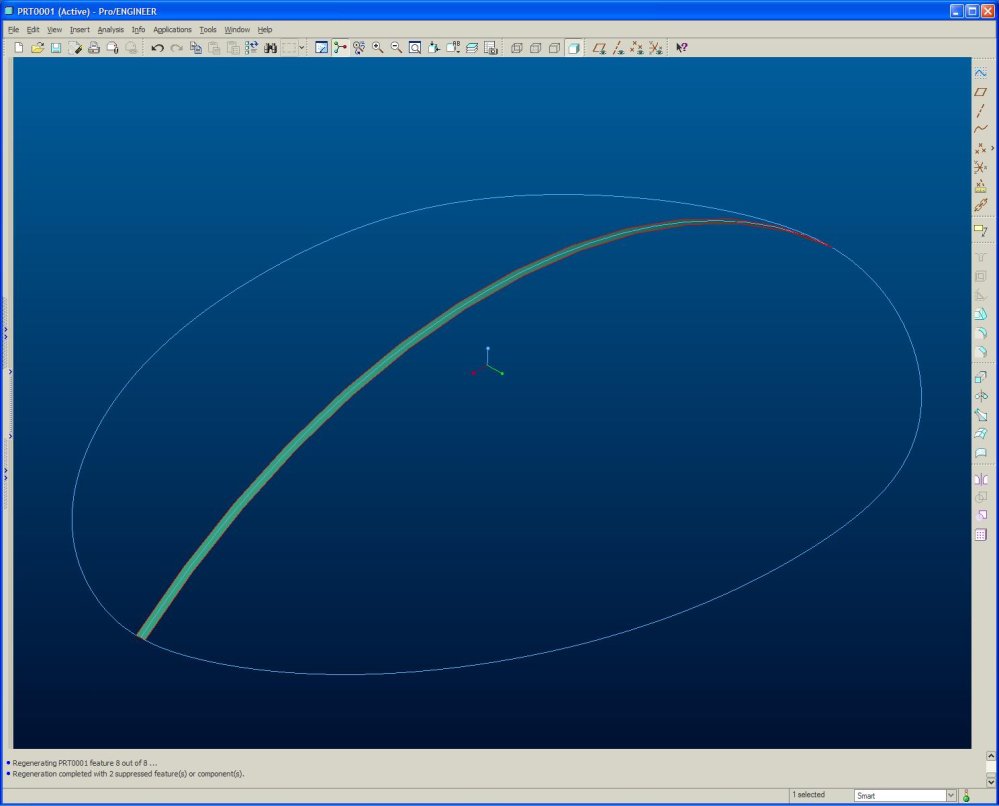

Creo Elements/Pro (predtým Pro/ENGINEER) vytvorí Ribbon plochu so štandardnou šírkou, krorú si podľa potreby môžete upraviť. Je vytvorená Ribbon plocha ako na nasledujúcom obrázku:

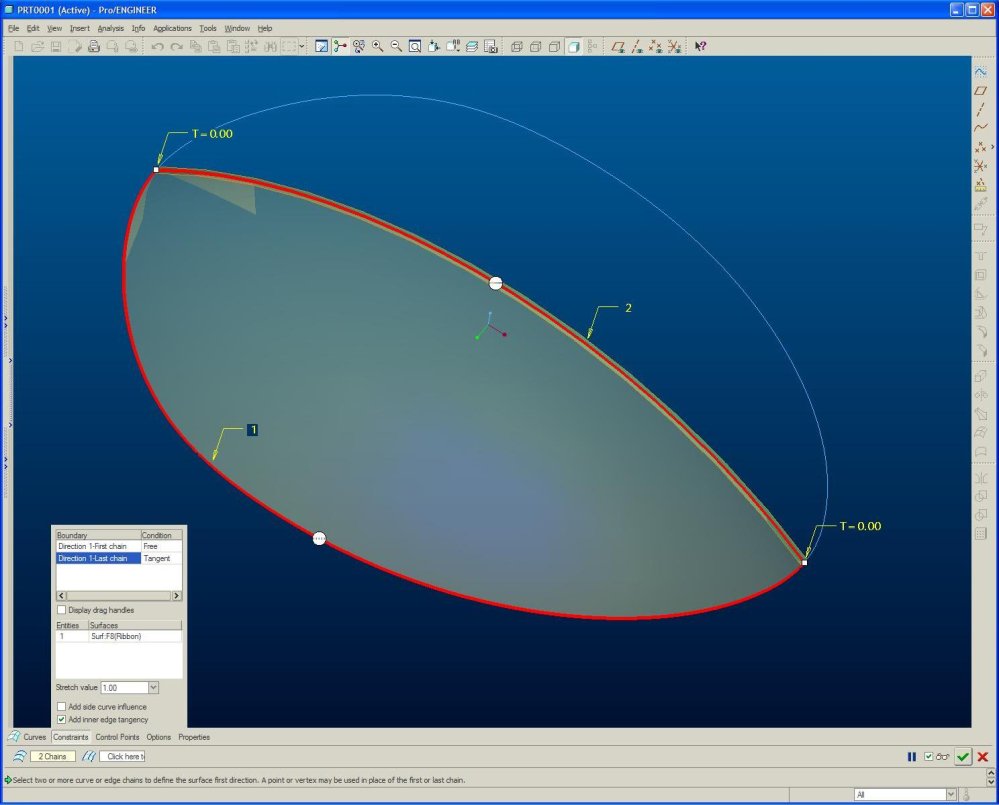

Teraz môžete vytvoriť plochu a určiť jej tangentnosť k Ribbon ploche:

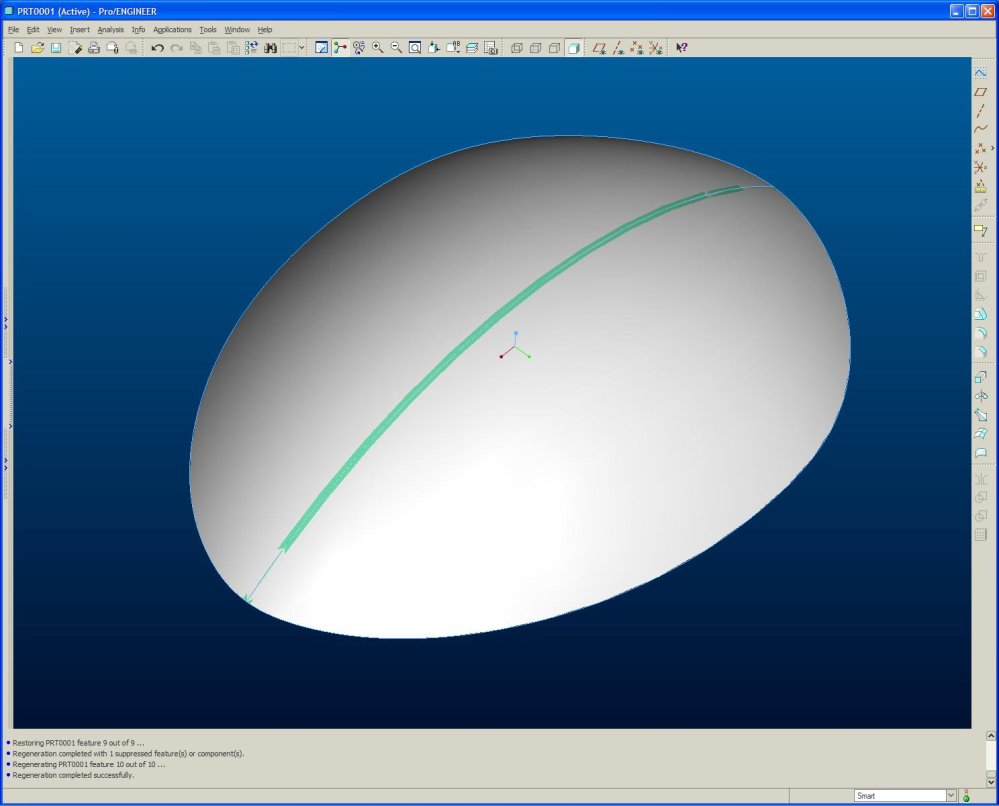

Po vytvorení druhej plochy dostanete nasledujúci stav. Dve plochy sú tangentné na Ribbon plochu a nie na nejakú inú plochu. Teda je možné vymazať hocktorú plochu bez toho aby to ovplyvnilo tu druhú.

Ribbon plochy umožnia viac flexibility pri vytváraní plošného modelu, napríklad zamedzujú vytváraniu nežiadúcich rodičovských vzťahov pri definovaní tangentných podmienok.
