Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 3.0 novinky v NC hrubovaní a dohrubovaní
V tomto článku nájdete rôzne vylepšenia verzie Wildfire 3.0 pre generovanie dráhy nástroja pomocou hrubovania / roughing /
a do-hrubovania / re-roughing /.
Pomocou jednoduchých príkladov sa naučite ako:
Používať nové stratégie obrábania / scan types / TYPE_3 a TYPE_SPIRAL pre Hrubovanie a Do-Hrubovanie
Vybrať novú oblasť obrábania pre Do-Hrubovanie
Automaticky zaobľovať dráhu nástroja
Spomaliť pohyb nástroja v rohu
Nové stratégie obrábania pre Hrubovanie a Do-Hrubovanie.
Sú prístupné dve stratégie / scan types / pre generovanie dráhy nástroja pomocou Hrubovania a Do-Hrubovania:
TYPE_3: Nástroj odoberie materiál zo súvislých oblastí definovaných geometriou ostrovčekov. Nástroj sa pohybuje okolo ostrovčekov a postupne obrába jednotlivé oblasti. Po obrobení jednej oblasti môže nástroj vyjsť do odjazdovej roviny a presunúť sa k ďalšej oblasti.
TYPE_SPIRAL: Generuje špirálovú dráhu nástroja.

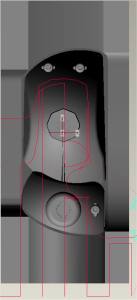

TYPE_3 pre otvorenú oblasť

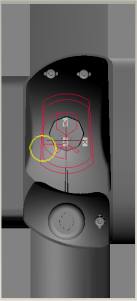

TYPE_SPIRAL pre uzavretú oblasť
Tieto dve stratégie obrábania patria k takzvaným tradičným metódam obrábania, ktoré umožňujú zadať parameter step_over väčší ako polomer nástroja. Pre vysokorýchlostné obrábanie môžete použiť niektorú s existujúcich volieb, napríklad.: CONSTANT_LOAD.
Vhodnou kombináciou týchto metód zo zaobľovaním dráhy nástroja, získate vynikajúce riešenie pre vysokorýchlostné hrubovanie s veľkými nástrojmi a s veľkým step_over.
