ESPRIT - Comparison
Keď sa pri výrobe súčiastky vykonáva niekoľko operácií, je niekedy zložité vyhodnotiť množstvo zostávajúceho materiálu na aktuálnom polotovare. ESPRIT však na toto má nástroj, volá sa „Porovnávanie (Comparison)“, ktoré používateľovi pomáha a vedie ho pri overovaní množstva zostávajúceho materiálu.

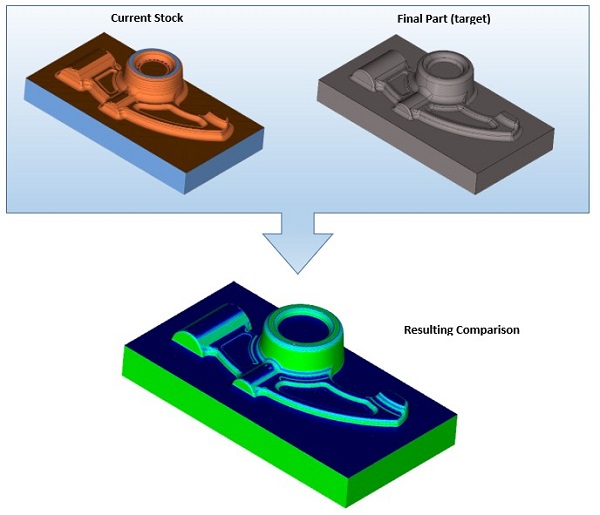

Vykreslí vizuálne zobrazenie rozdielu medzi vypočítaným modelom polotovaru konkrétnej obrábacej operácie a finálnou súčiastkou (cieľom). Porovnanie je dostupné len vtedy, keď je pre vybrané operácie dostupný model polotovaru.
Okrem zostávajúceho materiálu poskytuje „Porovnávanie“ aj vizuálnu spätnú väzbu v oblastiach, kde sa odstraňuje príliš veľa materiálu.

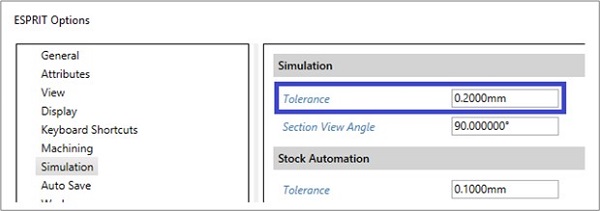

„Porovnávanie“ používa štandardne rovnakú toleranciu ako pri automatizácii polotovaru. Keďže táto tolerancia je závislá od dokumentu, jej hodnota sa načíta hneď po otvorení dokumentu a priradí sa ako predvolená hodnota pre dialógové okno Porovnanie. Zmena tolerancie automatizácie polotovaru po otvorení súboru nezmení toleranciu pre porovnanie.

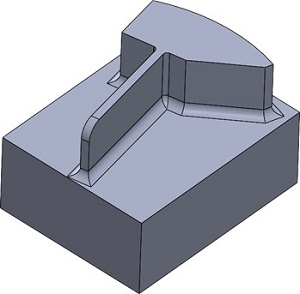

Súčiastka, ktorú chceme obrábať, predstavuje elektródu. Elektródy sa často používajú na odstraňovanie materiálu v zložitých oblastiach foriem, kam sa bežné nástroje nedostanú.
Príkaz na porovnanie je dostupný na dvoch rôznych miestach.
Ako Ribbon príkaz (v záložke Analýza / Porovnanie):

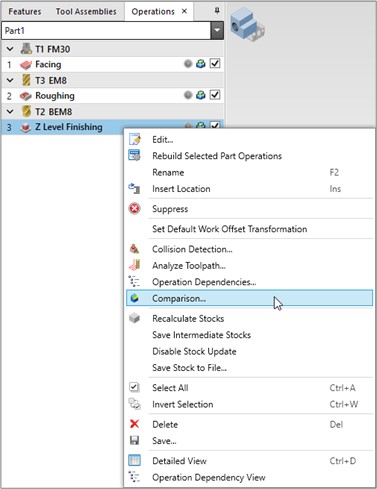

V Contextovom menu pod pravým tlačidlom myši:

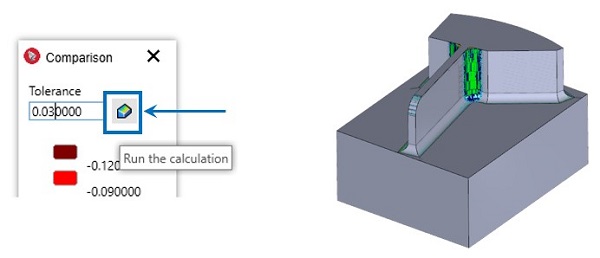

Výpočet spustíte kliknutím ľavým tlačidlom myši na príslušné tlačidlo alebo stlačením klávesy ENTER.
Po dokončení výpočtu sa výsledné údaje zobrazia v oblasti „Zobrazenie dielca (Part View)“.

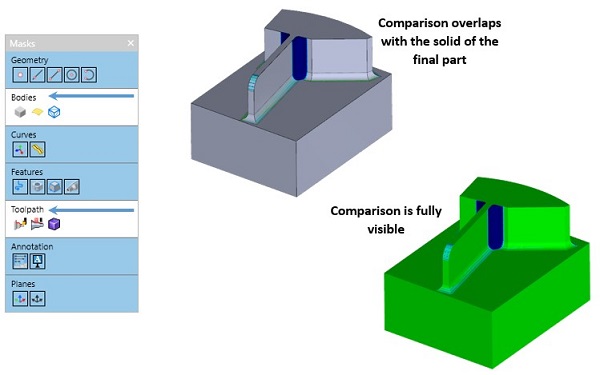

Ak chcete zabrániť viacnásobnému zobrazeniu, použite masky na zobrazenie alebo skrytie entít, ktoré si chcete ponechať.
Výsledok porovnania je potom plne viditeľný, pretože súčiastka a polotovar sú skryté.
Ako je vysvetlené v úvode, porovnanie je vizuálny nástroj na analýzu miesta, kde materiál zostáva.

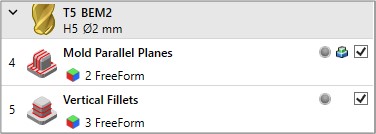

Ak operácia neaktualizuje polotovar, potom príkaz na porovnanie nie je k dispozícii.
V tomto prípade kliknete pravým tlačidlom myši na operáciu a vyberiete možnosť "Povoliť aktualizáciu polotovaru (Enable Stock Update)".
Následne znovu kliknete pravým tlačidlom myši na operáciu a vyberiete "Prepočítať polotovar (Recalculate Stocks)". Potom je už pre danú operáciu dostupný nástroj "Porovnanie".

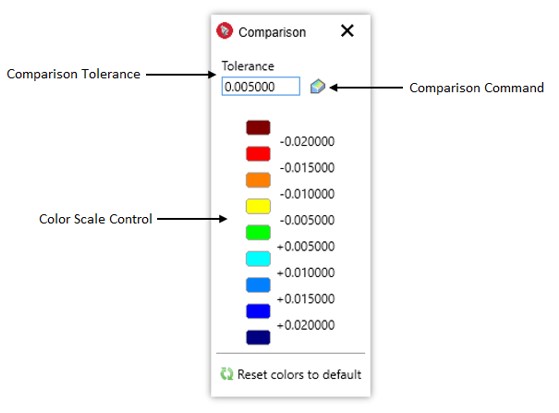

Na zvýraznenie zostávajúceho materiálu možno farby jednoducho zmeniť interakciou s príslušnými ovládacími prvkami.
Po nastavení požadovanej farby kliknete na tlačidlo „Spustiť výpočet“, aby sa zmena prejavila.
V porovnávacom okne môžete použiť aj príkaz resetovať farby na predvolené.

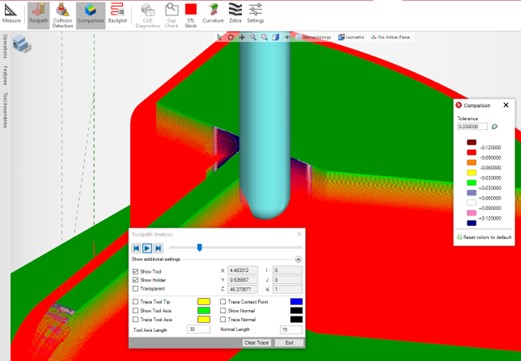

Zobrazenie porovnania je kompatibilné s príkazom „Analyze Toolpath“. To umožňuje užívateľom zobraziť porovnanie pre danú operáciu a analyzovať dráhu nástroja ďalšej operácie. Obe overenia je možné vykonať súčasne.

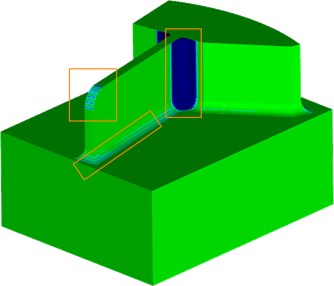

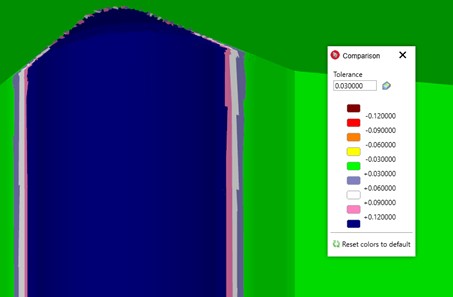

Nástroj "Porovnanie" si ukážeme bližšie vo videu, kde si budeme môcť všimnúť, že pri zobrazení porovnania sú viditeľné 3 hlavné oblasti:
- Vrchné zaoblenie
- Vertikálne zaoblenia
- Spodné zaoblenia
Zistíme, že potrebujeme odstrániť viac materiálu v niektorých špecifických oblastiach elektródy.
