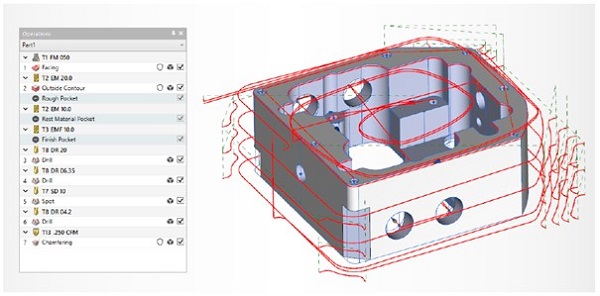

Operácia Suppress/Unspress

Pri potlačení/zrušení potlačenia operácie v ESPRIT EDGE 2024.4 systém zachoval hodnoty pre:

• Work Offset (Pracovný ofset)
• Rotačné riešenie
• Kolineárne riešenie

Vo verzii ESPRIT EDGE 2025.1 bolo pridané zachovanie polohy výmeny nástroja pri potlačení/zrušení potlačenia.

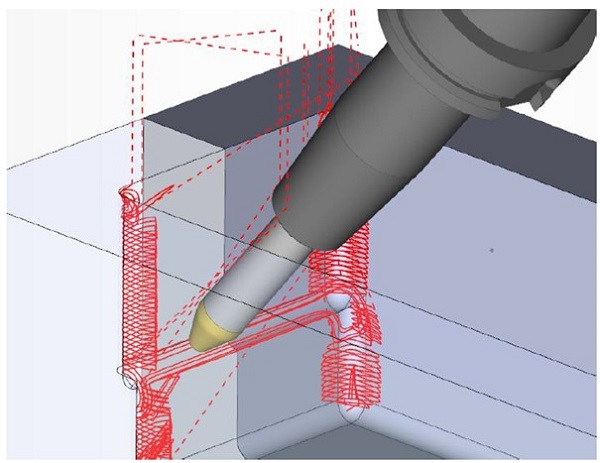

5-osé opracovanie rohov: Dráhy v strmých a plytkých oblastiach

5-osé opracovanie bolo pridané do Esprit Edge 2024.1 a ponúklo automatizované riešenie na odstraňovanie zvyškového materiálu v rohoch, ktoré dopĺňa hlavné 5-osé dokončovacie operácie. Cyklus pokračuje vo svojom vývoji s možnosťou použiť rôzne dráhy obrábania v strmých a plytkých oblastiach: Použite stratégiu Z-level pre strmé rohy a zmeňte prechody na sústredné pre plytké rohy. Kombináciou rôznych tvarov dráh systém vytvára efektívnejšiu dráhu nástroja, ktorá zabraňuje nadmernému záberu rezného nástroja.

Hexagon Copilot

Hexagon Copilot je AI pomocník integrovaný do ESPRIT EDGE. Porozprávajte sa s Hexagon Copilot-om a získajte okamžitú odpoveď na akékoľvek otázky týkajúce sa používania ESPRIT EDGE.

Hexagon Copilot je pre ESPRIT EDGE 2025.1 k dispozícii v Preview Features. Prejdite na File (Súbor) > Options (Nastavenia) > Preview Features (Náhľad prvkov) a aktivujte asistenta. Hexagon Copilot hosťuje na platforme Nexus a pre prístup vyžaduje Nexus účet.

ESPRIT EDGE pre stroje švajčiarskeho typu

ESPRIT EDGE 2025.1 prináša nové funkcie určené pre stroje švajčiarskeho typu, presnejšie pre programovanie sústruhov CITIZEN a podporu rôznych makier a funkcií stroja.

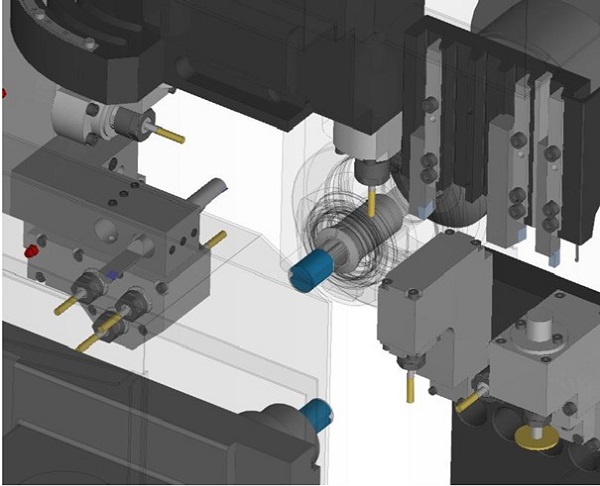

• Swiss – Podpora pripojovacích blokov nástrojov

Pripojovacie bloky sú novým typom komponentov, ktoré umožňujú meniť konfiguráciu zásobníkov (revolverov), pridávať stanice, montážne pozície a dopĺňať definíciu ovládača pre ovládanie nástrojov namontovaných v pripojovacích blokoch. Pripojovacie bloky, ktoré už boli predstavené v predchádzajúcej verzii ESPRIT EDGE, sú plne vyvinuté s možnosťou zamieňať, mazať, upravovať pripojovacie bloky, k dispozícii je API a bolo vypracovaných niekoľko detailov pre lepšiu užívateľskú skúsenosť.

• Swiss – Opätovné upnutie a použitie vretena ako podpery

Nový typ posuvu v rámci cyklu „posuv tyče“ umožňuje programovanie sekvencie opätovného upnutia. Opätovné upnutie spočíva v pohybe tyče v hlavnom vretene, tak aby sa dosiahol koniec dielu, ktorý presahuje hranice osi Z1.

Naprogramujeme „Prechytenie“ pred opätovným upnutím, potom naprogramujeme Posuv tyče/opätovné upnutie a pomocou dĺžky posuvu tyče určíme, o koľko sa má súčiastka posunúť pozdĺž Z1.

Ak je dĺžka posuvu tyče väčšia ako dostupný zdvih stroja v Z1, systém automaticky prejde na viacnásobné opätovné upnutie, až kým sa nedosiahne konečná poloha.

• Swiss – Manažment ofsetov nástrojov pre stroje CITIZEN

V rámci definície riadiacej jednotky digitálneho dvojčaťa stroja môžu tvorcovia strojov deklarovať nové meracie body pre všetky stanice a pre všetky možné pripojovacie bloky, ktoré sú kompatibilné so strojom.

ESPRIT EDGE 2025.1 oddeľuje bod upevnenia nástroja od meracieho bodu nástroja.

Táto nová schopnosť umožňuje plnú podporu pokročilej konfigurácie nástrojov pre sústruhy CITIZEN.

• Swiss – Riadenie súradnicového systému pre stroje CITIZEN

Pripojovacie bloky môžu zmeniť orientáciu nástroja, čo môže ovplyvniť súradnicový systém stroja. Napríklad os X sa môže zmeniť z horizontálnej na vertikálnu orientáciu z jednej stanice na druhú.

Podobne ako pri správe korekcií nástrojov bolo definovanie ovládača digitálneho dvojčaťa stroja rozšírené o preddefinovanie všetkých konfigurácií osí stroja. Výsledkom je bezproblémovosť, programátor sa nemusí starať o ofsety a osi, systém má implicitné znalosti o tom, ako stroj riadi nástroje.
