Top 10 vylepšení v Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 2.0
Prostredníctvom významných vylepšení celkového užívateľského rozhrania, spolu s ďalšími novými inovatívnymi konštrukčnými nástrojmi, vám najnovšia verzia Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 2 ponúka možnosti pretvárať vaše myšlienky do reality ešte rýchlejšie a ľahšie ako kedykoľvek predtým.

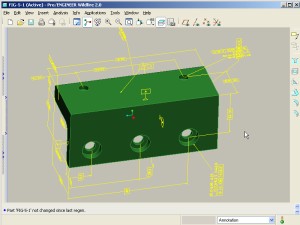

Stále častejšie sú na vás kladené požiadavky priamo z oddelení výroby, revízie a dodávky na poskytnutie informácií o vašich 3D modeloch. S novým Popisom Prvkov môžete ovládať 2D výkresy v rámci 3D modelov. Výsledok: Vyhnete sa tvorbe 2D výkresov, ako aj znížite výskyt problémov súvisiacich s nesprávnou interpretáciou výkresov, a to prostredníctvom lepšieho poskytnutia informácií ako sú rozmery, odchýlky, kvalita povrchu, GD&T a ďalšie dôležité konštrukčné dáta.
2: Prvé CAD riešenie podporujúce všetky
významné CAD formáty
Prostredníctvom PTC patentovanej technológie Associative Typology Bus, ktorá rozširuje asociativitu Creo Elements/Pro (predtým Pro/ENGINEER)-a pre ostatné CAD nástroje – sa Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire teraz stáva jedinečným vo výmene dát medzi CAD systémami. Toto prvenstvo sme rozšírili ešte ďalej o podporu výmeny asociatívnych CAD dát s Unigraphics Verziou 18, Unigraphics NX a CATIA V5. Okrem toho, teraz existuje možnosť pre
I-DEAS importovanie a poskytnutie podpory výmeny dát pre AutoCAD formát.
3: Zrozumiteľnejšie nástroje užívateľského rozhrania
Požadovali ste viac volieb skrátených príkazov a teraz sú tu. Multi Undo/Redo príkaz podporuje všetky operácie konštrukčných prvkov, komponentov a výkresov. Môžete kopírovať a vkladať tak konštrukčný prvok, ako aj geometriu do ďalších častí modelu použitím známych príkazov Kopírovať (CTRL+C) a Vložiť (CTRL+V).
Tvorba pomocných kriviek pre tvorbu prvkov je oveľa jednoduchšie tým, že ak načrtnutá pomocná krivka sa používa na vytvorenie jednej alebo viacerých konštrukčných prvkov, tieto prvky zostanú spätne priradené k tejto pomocnej krivke, pokiaľ sa nerozhodnete porušiť jej závislosť. Výsledok: zlepšenie top-down konštruovania v rámci modelu.
4: Vylepšenia užívateľského rozhrania napomáhajú k zvyšovaniu výkonu Creo Elements/Pro (predtým Pro/ENGINEER)-a
Najnovšie vylepšenia v Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire užívateľskom rozhraní zjednodušia vašu prácu a poskytnú vám väčšiu výkonnosť a funkčnosť pri použití softvéru. Z tradičného Menu Manažéra boli vypustené najčastejšie vyskytujúce sa detailné činnosti. Celé vytvorenie výkresového pohľadu a editovanie sa teraz uskutočňuje cez posilnené a intuitívne užívateľské rozhranie. Príkazy pre konštrukciu plechových súčiastok figurujú na príkazovom paneli a v grafickom pred-zobrazení. Všetky Structural a Thermal príkazy sú prístupné cez horné menu. Nástroje pre funkcie Meraní a Analýz boli zjednodušené. Práca s nástrojmi vyhľadávania a HTML reportingu vo výrobe a konštruovaní je oveľa jednoduchšia.
5: Ľahšia, flexibilnejšia licenčná administrácia
Teraz si môžete „požičať“ licenciu Creo Elements/Pro (predtým Pro/ENGINEER)-a z licenčného servera vašej spoločnosti a používať aplikáciu aj počas odpojenia zo servera. Môžete tak zjednoduchšiť svoju prácu s Creo Elements/Pro (predtým Pro/ENGINEER)-om ako užívateľ hocikde mimo vášho pracoviska. Prostredníctvom prepracovaného PTC.Setup je oveľa jednoduchšie nainštalovať a nastaviť Creo Elements/Pro (predtým Pro/ENGINEER) Wildfire 2.0.
6: Zdokonalené nástroje poskytujú komplexné konštruovanie
Prostredníctvom najnovších schopností rozmnožovania prvkov môžete vytvoriť mutliprvky v blízkosti akejkoľvek osi v ľubovolnom smere – bez ohľadu na to ako bol vytvorený pôvodný prvok a bez nutnosti výberu rozmeru pôvodného prvku. Prvok zaoblenia je teraz robustnejší a lepšie pracuje s malými hranami. Naviac, už je možné automaticky vytvoriť všetky konvexné alebo konkávne zaoblenia.
7: Zdokonalená výkonnosť NC obrábania
Začínajúc pri tvorbe formy až po obrábanie, každý vo vašom výrobnom tíme získa výhody a zvýšenie produktivity prostredníctvom Proces Manažera Výroby, kľúčovým prvkom nového užívateľského prostredia NC obrábania. Tento nový proces umožňuje tvorbu NC dráh z návrhu alebo z XML predlohy. Ďalej umožňuje modifikáciu týchto krokov samostatne alebo spolu. Tieto kroky nemusia byť preddefinované iba použitím jednoduchej funkcie „drag and drop“, ale taktiež aj zlúčením, kopírovaním a vložením, kalkulovaním času a simulovaním za účelom optimalizácie dráhy nástrojov.
Plánovanie výroby taktiež zaznamenalo významné vylepšenia. Rozšírená grafika teraz poskytuje tieňovaný obrábací nástroj s krivkou premiestnenia pre bežné, ale aj modelované nástroje. Nové, jedinečné vylepšenie vrámci obrábania je podporou pre multi nástroje a pre špeciálne príslušenstvo ako pravouhlé hlavy. Naviac, nové priame obrábanie STL dát urýchli váš čas potrebný pre vytvorenie obrábaného prototypu.
8: Nové nástroje analyzovania kriviek, plôch a prepojení
Prekvapí vás množstvo nových nástrojov, ktoré zjednodušujú analýzu vlastností konštrukcií. S prepracovaným systémom GUI v analýzach kriviek a plôch sú všetky metódy analýz sprístupnené okamžite jediným kliknutím myši. Nový Offset Analysis poskytuje dynamickú vizualizáciu účinnosti ohybu kriviek a plôch. Nový Reflection Analysis („Zebra Striping“) vám rýchlo umožní kontrolovať plochu a prepojenie kvality. S Environment Mapping, teraz pri tvorbe fotorealistických zobrazení, sa priestor odzrkadlí v modeloch.
9: Nové online prepojenie zlepšuje spoluprácu konštruktérov
Teraz môžete prostredníctvom Online Konštrukčného Prepojenia pozvať vašich kolegov a partnerov na živú konštrukčnú konferenciu prostredníctvom e-mailu z Konferenčného Centra. Ktokoľvek a kedykoľvek sa cez web môže zúčastniť v reálnom čase na online konštrukčnom stretnutí, dokonca aj tí, ktorí nie sú užívatelia Creo Elements/Pro (predtým Pro/ENGINEER)-a. Prostredníctvom vášho povolenia môžu účastníci vykonávať všetky funkcie, ako je zdieľanie kontroly aktívneho konštrukčného stretnutia, kým celý zúčastnený tím môže monitorovať prípadne vykonané zmeny.
10: Nové nástroje pre zabezpečenie kvality konštruovania
Pretože kvalita konštruovania je pre vás dôležitá, vytvorili sme pre vás TroubleShooter™ - opravný nástroj – čo je nový model QA ( Analýza Kvality) nástroja, ktorý vám presne popíše dôvod a umiestnenie chyby prvku v modeli, a čo môžete urobiť pre opravu konkrétnej chyby. Okrem toho sme úplne prepracovali užívateľské rozhranie ModelCHECK™, takže práca a konfigurácia s ním je teraz oveľa jednoduchšia, čo pre vás znamená rýchle využitie výhod všetkých jeho QA schopností vrámci modelu.
