Model ozubeného kolesa so šikmými zubami

V dolu popísanom návode vám v pár krokoch popíšem spôsob vytvorenia ozubeného kolesa so šikmými zubami.

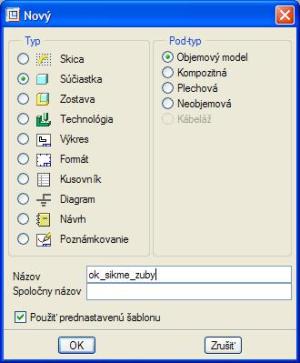

Ozubené koleso začneme na novom 3D modeli. V programe Pro|ENGINEER Wildfire 3.0 je potrebné kliknúť: Súbor > Nový alebo na ikonu .

Po zadaní názvu modelu kliknite: Vložiť > Vysunúť alebo  > Umiestnenie > Definovať. Vyberte skicovaciu a orientačnú rovinu >>Skica

Nakreslite kružnicu (napr.: ø100).

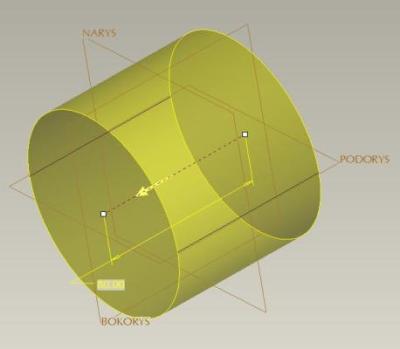

Dokončite skicu  a nadefinujte šírku ozubeného kolesa (80) – vysunutie symetrické na obidve strany od skicovacej roviny.

Prvok Vysunutie dokončite kliknutím na ikonu .

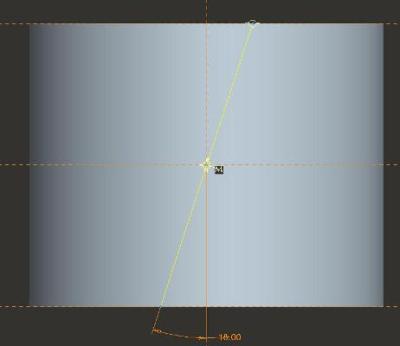

Vytvorte pomocnú skicu na rovine PODORYS kliknutím na ikonu . Skica bude obsahovať krivku podľa nasledujúceho obrázka.

Pozn.: Uhol definuje sklon zubov.

Dokončite skicu kliknutím na .

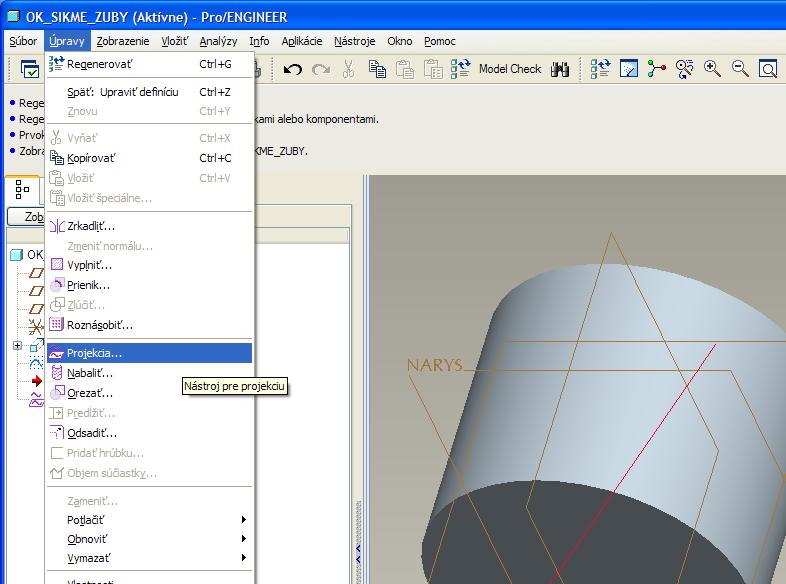

Novovytvorenú krivku je potrebné premietnuť na valcovú plochu. Kliknite: Úpravy > Projekcia.

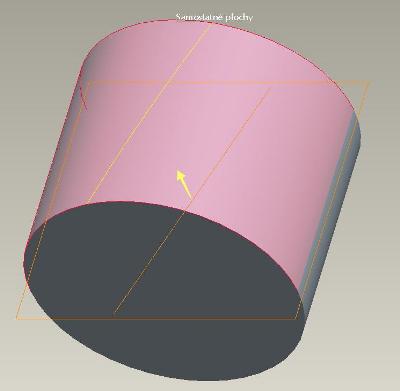

Vyberte valcovú plochu, na ktorú bude premietnutá novovytvorená krivka.

Dokončite prvok Projekcia kliknutím na ikonu .

Ponechajte vybranú projektovanú krivku a kliknite  (Vložiť > Ťahanie premenlivých skíc).V nástrojovej lište kliknite na ikonu podľa nasledujúceho obrázka (tým sa dostanete do skice v štartovacom bode krivky).

V skici nakreslite požadovaný profil zuba.

Dokončite skicu kliknutím na ikonu .

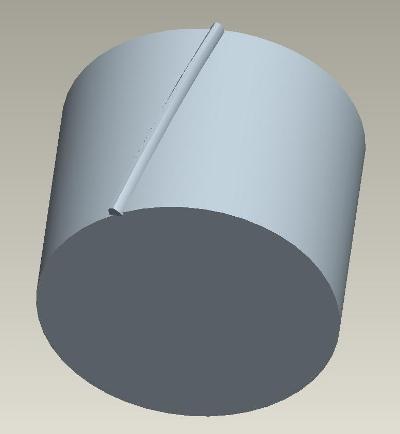

V nástrojovej lište (Dashboard-e) nadefinujte: prvok je plné teleso a skica má byť konštantná.

 Dokončite prvok kliknutím na ikonu .

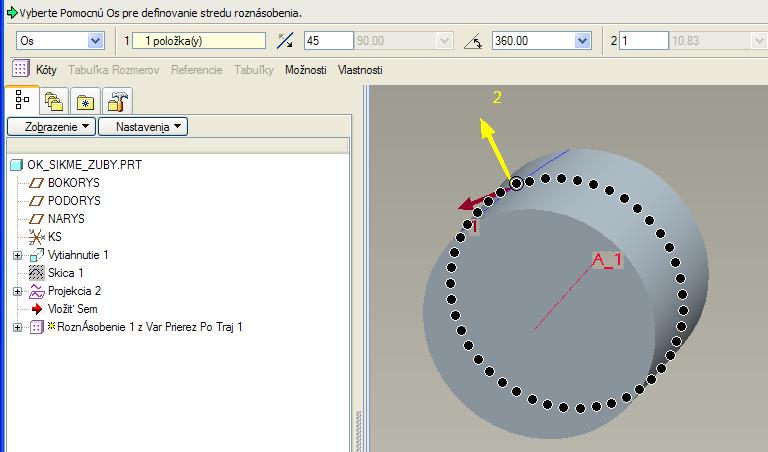

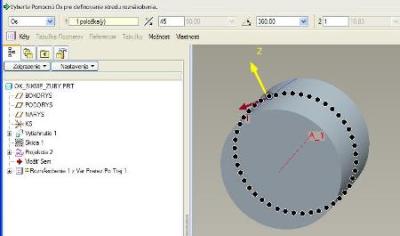

Označte novovytvorený profil zuba a kliknite   (Úpravy > Roznásobiť). Nadefinujte roznásobenie cez os valca a zadajte počet prvkov roznásobenia (45).

Pozn.: Vytvorené ozubené koleso je potrebné ešte orezať (orezanie je možné pomocou prvku Vysunutie alebo pomocou prvku Objem súčiastky) – príklad bude popísaný pomocou prvku Objem súčiastky.

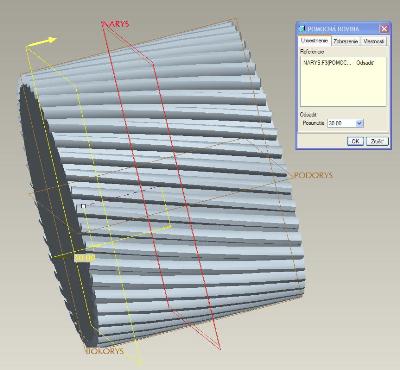

Najprv je potrebné si vytvoriť pomocné roviny, ktoré budú špecifikovať šírku ozubeného kolesa (Vytvorte dve pomocné roviny) – prvá odsadená napr. o 30mm.

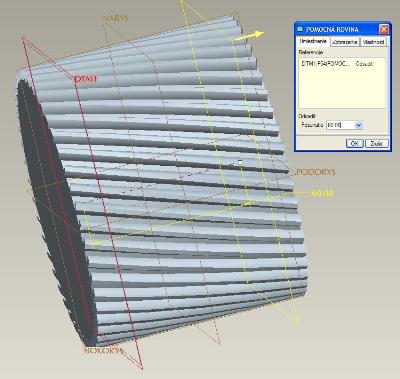

Druhá pomocná rovina odsadená od predchádzajúcej o hodnotu 60mm – ŠÍRKA OZUBENÉHO KOLESA.

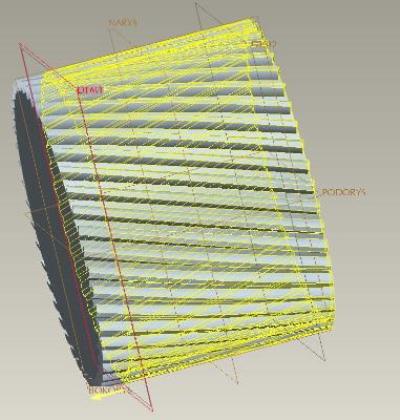

Označte prvú Pomocnú rovinu (DTM1) a kliknite: Úpravy > Objem súčiastky.

Žlto označené teleso bude ponechané a ostatná časť modelu bude orezaná pomocou pomocnej roviny (DTM1). Dokončite prvok Objem súčiastky .

Vytvorte otvor požadovaného priemeru pre osadenie ozubeného kolesa.

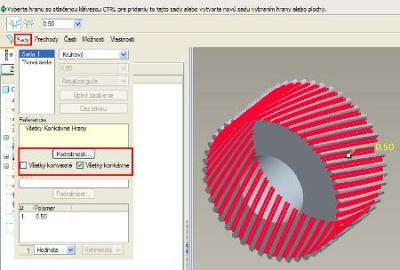

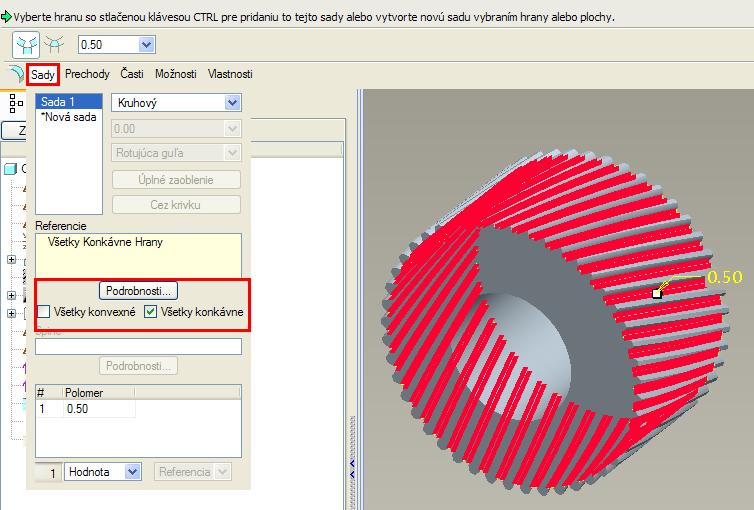

Vytvorte potrebné zaoblenia päty zubov (Vložiť>Zaoblenie). Ak máte nastavenú konfiguračnú voľbu allow_round_all na hodnotu yes, tak máte možnosť pri vytváraní zaoblení vybrať, aby systém Pro|ENGINEER vytvoril všetky zaoblenia na konvexných, popr. na konkávnych hranách.

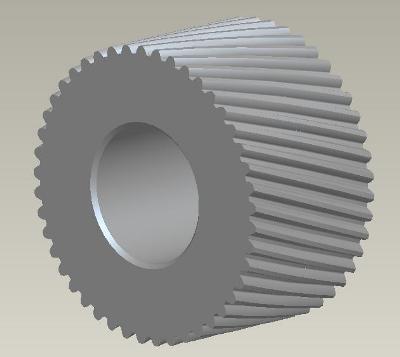

Po dokončení prvku je vytvorené ozubené koleso so šikmými zubami.

ZÁVER: Po nadefinovaní všetkých potrebných prvkov, budete môcť aplikovať na model potrebné parametre a relácie a tým si vytvoríte efektívny parametrický model ozubeného kolesa so šikmými zubami.
