Prepojenie Mathcad - CATIA V5
Všeobecný prehľad
CAT2MC je obojsmerné rozhranie medzi softvérom CATIA V5 a Mathcadom, ktoré umožňuje obom softvérom vzájomné prepojenie parametrov. Vďka CAT2MC, môžete spustiť Mathcad priamo z CATIE V5. 3D modely sú aktualizované podľa výsledkov z Mathcadu. Inštalácia CAT2MC rozhrania v rámci prostredia CATIE je bezproblémová a jednoduchá.
Technická špecifikácia
- Na VBA ( Visual Basic application) postavené rozhranie, podporované od verzie V5R16 až R18Pre prípadnú konfiguráciu ( t.j. pre nastavenie umiestnenia projektu vzhľadom k rozhraniu) je snahou pracovať z nastavení a obsadenie systémových premenných prostredia priamo z macro príkazu.
- K dispozícií na Windows platforme s plávajúcimi licenciami.
- Automatické mapovanie: k dispozícií od ďalšej verzie.
Užívateľské rozhranie
 |
 |
|---|
- Okno rozhrania je postavené na:
- Mathcad súborová požiadavka (“Browse mode” alebo “Create a new one”- „ režim prehliadača“ alebo „vytvorenie nového súboru“).
- Obojsmerná väzba medzi CATIOu a Mathcadom
- Ikona“ pridania- zmazania“parametrov, tlačidlo „Mathcad rekalkulácie“,tlačidlo „CATIA regenerovanie, tlačidlo „ zatvoriť“

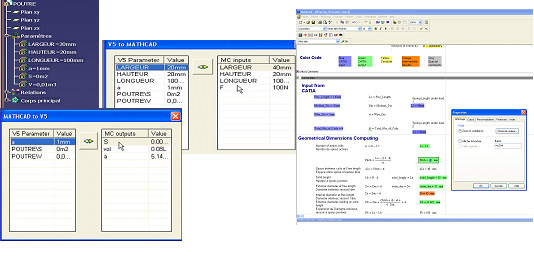

- Obojsmerná väzba medzi CATIOu a Mathcadom:
- 2 sub-okná pre prenos dát ( V5 k MC & MC k V5)
- Jednoduché mapovanie ( t.j v prípade, že hodnota je už zmapovaná, s vylúčením rizika prenosu do získaných premenných)
Jazyk: Anglický ( budúca verzia bude podporovať iné európske jazyky ako francúzsky, nemecký a talianský)
 |
|---|

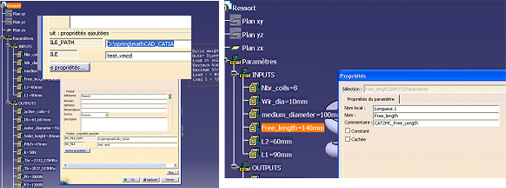

Súborové prepojenie
-
Súborové prepojenie je postavené na centrálnej úrovni ( t.j. na úrovni objektov) s vlastnosťami založenými na oboch objektových atribútoch CATIE : MC_FILE_PATH & MC_FILE (možnosť použitia v PDM softvéroch)
- Parametre CATIE používajú ID s Mathcad referenciou.
 |
|---|
Minimálna požadovaná konfigurácia
WINDOWS XP
CATIA V5R16 minimum
Vba6.msi ( balík obsahujúci inštalačné médium CATIE V5)
MATHCAD R14
Video na ukážku
CAT2MC demo (30 MB video - zip súbor)
Gear demo (26 MB video - zip súbor)
