ESPRIT 2017 - jednoduchšie programovanie s využitím automatického polotovaru

V predchádzajúcich verziách, ak bol polotovar zadefinovaný ako štandardný blok a tvar vrchnej plochy pre opracovanie bol menší alebo mal iný tvar, užívateľ musel urobiť niekoľko krokov pre vytvorenie prvku, ktorý sa viac zhodoval s tvarom polotovaru. Užívateľ tiež musel určiť najlepšiu vzdialenosť nástroja pre ofrézovanie okrajov, tak aby bol zaistený hladký celý povrch.

V softvéry ESPRIT 2017 sú rezné dráhy počítané z tvaru polotovaru. Vybraný prvok (alebo plocha) je použitý namiesto určovania pracovnej roviny pre operáciu. Užívateľ môže jednoducho vybrať plochu pre obrábanie a ESPRIT vypočíta hranice polotovaru okolo a nad plochou.

V softvéry ESPRIT 2017 je programovanie s automatickým polotovarom vylepšené pre operácie fŕezovanie čela, kapsovanie a kontúrovanie. Algoritmus výpočtu je optimalizovaný pre dosiahnutie čo najkratšieho času výpočtu. Nastavenie automatického polotovaru má tieto možnosti:


Nie: Vybraný prvok definuje hranicu pre dráhu nástroja. Používateľ musí manuálne nastaviť parametre obrábania.
Orezanie: Dráha nástroja je orezaná tam, kde existuje polotovar, užívateľ môže nastaviť počiatočnú hĺbku a odjazdovú rovinu.
Áno: rezné priechody sa vytvárajú iba tam, kde existuje polotovar pričom ESPRIT automaticky nastaví nábeh, odjazd a ďalšie parametre na rýchlu optimalizáciu dráhy nástroja na základe tvaru modelu.



Jednoduché príklady využitia pre frézovanie čela, kapsovanie a kontúrovanie.

Frézovanie Čela.

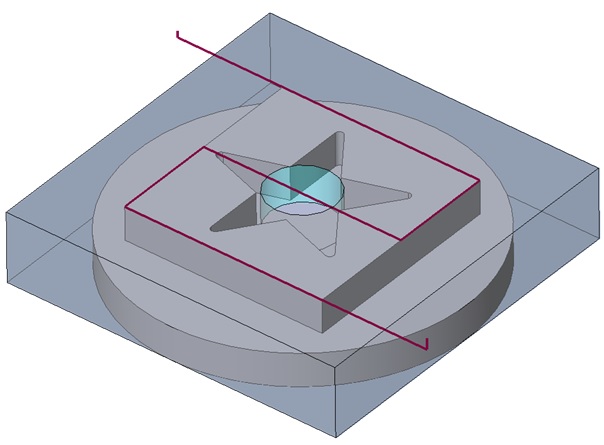

Na základe vybranej geometrie vrchnej plochy opracovávanej súčiastky je pri nastavení na voľbu NO opracovaná len oblasť vybranej geometire. Tvar polotovaru je ignorovaný.

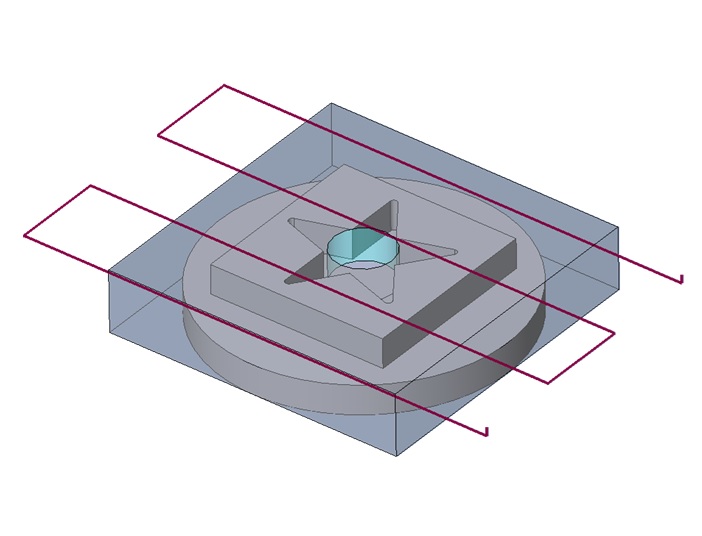

Po zmene nastavenia na YES dôjde k automatickému natiahnutiu dráhy nástroja, ktorá je prispôsobená tvaru polotovaru.



Frézovanie Kapsy s predvŕtaním otvoru.

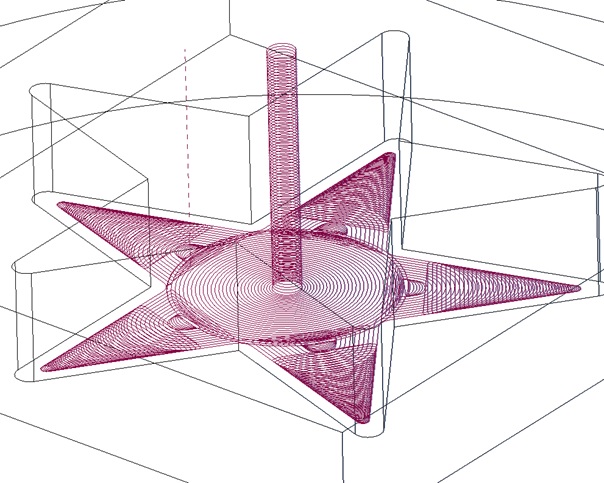

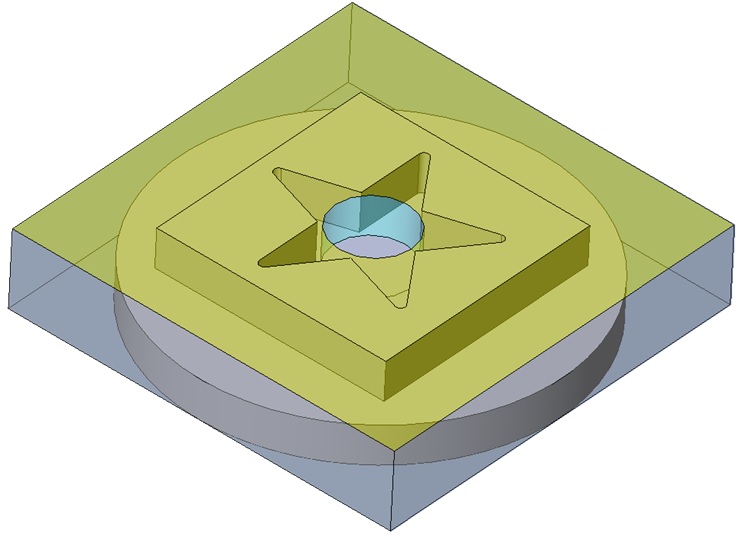

Stav pred frézovaním kapsy. Nastavenie NO.

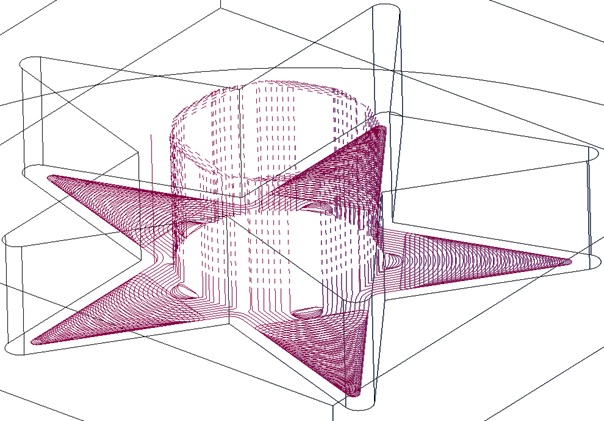

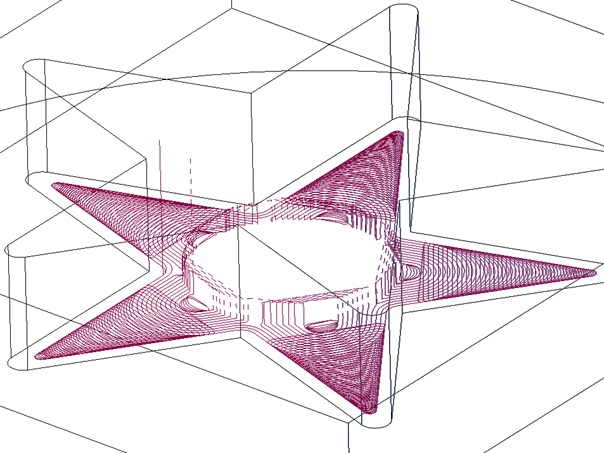

Nastavenie TRIM. Nastavenie YES.

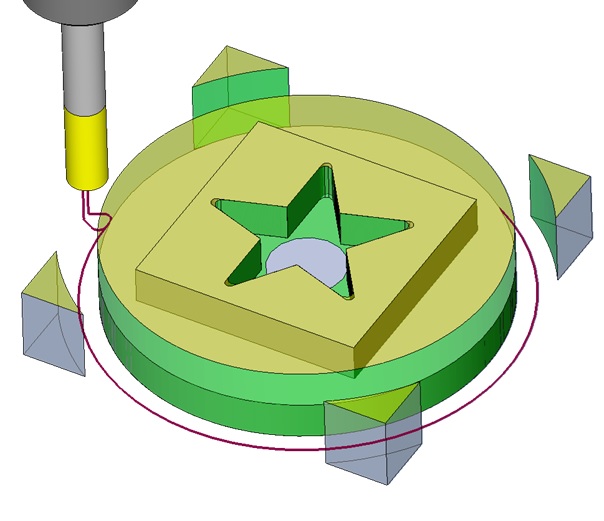

Kontúrovanie.

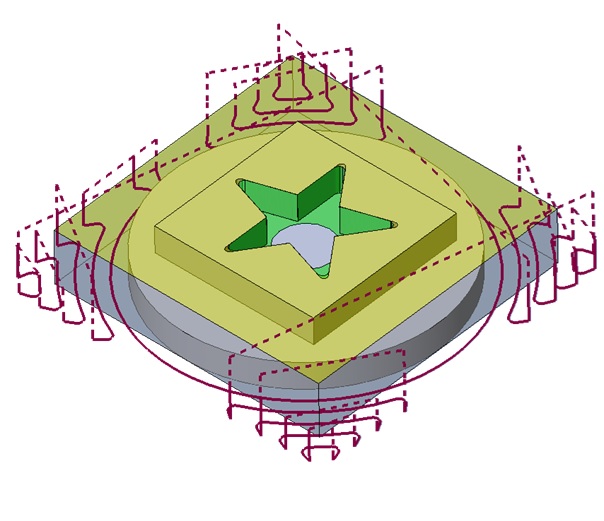

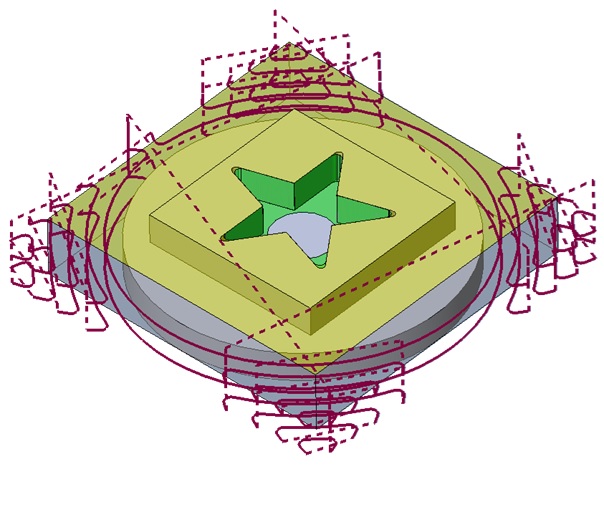

Nastavenie NO. Nastavenie TRIM. Nastavenie YES.
